6KG/Cm2 Sistema de CCD visual de aire, limpiador de aspiradoras superior y enrutador de despacho de PCB

Nombre De La Marca:	Winsmart
Número De Modelo:	SMTR09
Moq:	1 sistema
Precio:	USD20000-80000
Detalles Del Embalaje:	Caja de la madera contrachapada
Términos De Pago:	T/T, L/C, Western Union

Información Detallada

Descripción del Producto

Información Detallada

Lugar de origen:

CHINA

Certificación:

El color:

Blanco

Material del PWB:

FR4, aluminio

Grueso del PWB:

0.8-3.0M M

Ventajas:

Tablas duales

Cortar la precisión:

±0.05mm

tamaño máximo del PWB:

320x320mm

Características:

Corte superior

Cortar velocidad:

1-100 mm/s

Limpiador:

Sistema de vacío superior e inferior opcional

Nombre del producto:

Máquina del router del PWB Depaneling

Capacidad de la fuente:

100 sistemas/mes

Resaltar:

6KG/Cm2 máquina del router del PWB Depaneling

FR4 router del PWB Depaneling

Cortadora del tablero del PWB del CCD

Descripción del Producto

6KG/Cm2 Sistema de CCD visual de aire, limpiador de aspiradoras superior y enrutador de despacho de PCB

El router de desinstalación de PCB es una máquina avanzada diseñada para un desinstalación de PCB precisa y eficiente.Incorpora un sistema visual CCD (dispositivo acoplado a carga) para una alineación precisa y un mecanismo de limpieza de vacío superior para la eliminación de desechosEsta máquina garantiza cortes de alta calidad y mantiene la limpieza durante el proceso de desmontaje, por lo que es adecuada para entornos de fabricación de PCB exigentes.

Características del enrutador de desinstalación de PCB:

Sistema de CCD visual: La máquina está equipada con un sistema de CCD visual que captura imágenes de alta resolución de la PCB, lo que permite una alineación precisa de la trayectoria de corte.Esto garantiza cortes precisos y minimiza el riesgo de dañar componentes sensibles.
Limpieza de vacío superior: la máquina utiliza un mecanismo de limpieza de vacío superior para capturar y eliminar los desechos generados durante el proceso de corte.evitar que los desechos interfieran con la precisión de corte y garantizar la limpieza del PCB.
Corte de precisión: La máquina incorpora un mecanismo de corte de alta precisión, como un router o una herramienta de fresado, para lograr cortes limpios y precisos.Esto garantiza una tensión mínima en el PCB y reduce la posibilidad de daños a los componentes.
Parámetros de corte ajustables: la máquina permite ajustar parámetros de corte, como velocidad de corte, profundidad y velocidad de alimentación, para acomodar diferentes materiales y espesores de PCB.Esta flexibilidad garantiza un rendimiento óptimo de corte y adaptabilidad a diversos requisitos de producción.
Interfaz fácil de usar: La máquina cuenta con una interfaz fácil de usar con controles intuitivos e indicadores visuales, lo que facilita a los operadores la configuración y operación eficiente de la máquina.
Medidas de seguridad: La máquina está equipada con elementos de seguridad, como tapas de protección y botones de parada de emergencia, para garantizar la seguridad del operador durante el funcionamiento.
Construcción robusta: La máquina está construida con materiales robustos e ingeniería de precisión para garantizar la estabilidad, durabilidad y fiabilidad a largo plazo en entornos de producción exigentes.

Especificaciones del router de desinstalación de PCB:

En general
Dimensiones (WDH)	Las medidas de ensayo se aplicarán en el caso de los vehículos de motor de motor de serie.
Peso	750 KG
Desviación de altura	60 ~ 110 mm
Manipulador
Tipo de motor	Serie JiaBao
Repetibilidad del posicionamiento	0.001 mm
Área de trabajo del eje (max)	Se trata de un sistema de control de las emisiones de gases de escape.
Estación de trabajo
Fijación de PCB	Estándar, especialización
Carga y descarga de PCB	Manual
Tamaño máximo de los PCB	320*320 mm
espesor de los PCB (máximo)	5 mm
Instalaciones
Instalaciones de rigidez	Fabricación personalizada de accesorios
Fijación de las fijaciones	maquinaria
Motor de eje
El poder	150 W
El eje	Se aplicarán las reglas siguientes:
Proteger	refrigeración automática/viento
Cambio de cortador	Especialización
Capacidad de enrutamiento
Velocidad de corte (max.)	80 mm/s
Velocidad de conducción (max.)	Las condiciones de ensayo de las máquinas de ensayo
Precisión de corte	0.01 mm
Sistema de vacío
Potencia en vacío	3.5KW AC 380V
El vacío	el plomo
Servicios públicos
El poder	2.0KW AC380V
Suministro de aire	Entre 4 y 6 kg/cm2
Programación
Edición del programa	En línea
Edición de funciones	Línea, arco, círculo, curva en U
Almacenamiento de programas	Disco duro
Sistema de visión	CCD de color SONE
cortador de fresado desplazado	- ¿ Qué?
Configuración de vacío	- ¿ Qué?
Monitores de la operación
Indicador	Indicador Estado de la máquina
Verificación de herramientas	Vida útil de la herramienta de detección automática, uso de pruebas de tiempo
Protección del motor	Función de protección contra sobrecalentamiento, sobrecarga y bajo voltaje
Control de sobrecarga del motor	Tener sobrecarga, la línea es normal, función de protección de bajo voltaje
Tiempo útil de la herramienta	la duración de la herramienta de detección automática,
Datos estadísticos	Modelo de tablero separado, recuento separado, diversos métodos de recuento
Registro de errores	El software registra automáticamente todas las alarmas memoria de las máquinas
III. Precisión
Precisión del eje	0.001 mm
Precisión de corte	0.1 mm
IV. Seguridad
Protección del área de trabajo	Con cuatro protecciones selladas
Sensor de puertas	Sensor de microinterruptores de las puertas de seguridad delanteras y traseras (opcional)
Botón de detención de emergencia

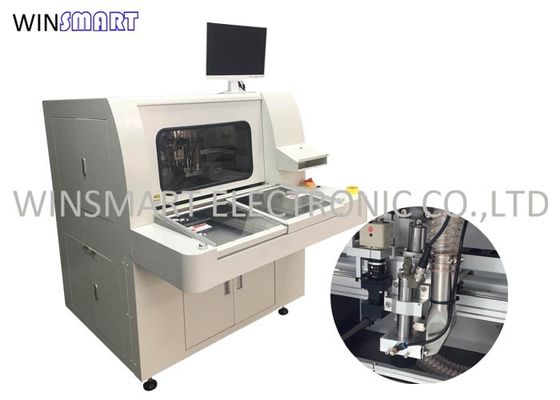

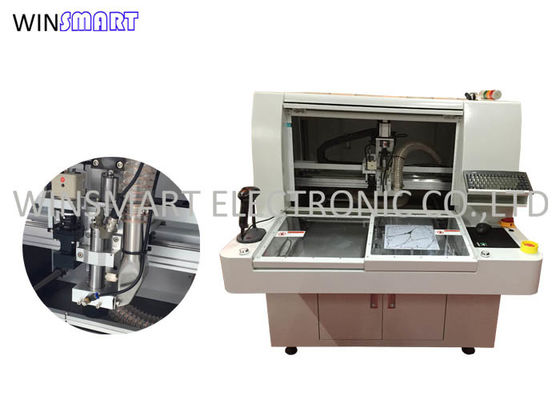

Detalles del enrutador de desinstalación de PCB:

6KG/Cm2 Sistema de CCD visual de aire, limpiador de aspiradoras superior y enrutador de despacho de PCB 0

Aplicaciones de routers de desinstalación de PCB:

El enrutador de desinstalación de PCB de limpieza de vacío superior del sistema de CCD visual es adecuado para varias aplicaciones en la industria de fabricación de PCB, incluidas:

PCB de alta densidad: es ideal para desmontaje de PCB de alta densidad con diseños intrincados y componentes compactados, lo que garantiza un corte preciso y un riesgo mínimo de daño.
Componentes SMD: La máquina puede manejar PCB con dispositivos montados en la superficie (SMD) y componentes delicados, proporcionando cortes precisos al tiempo que salvaguarda la integridad de los componentes.
Desarrollo de prototipos: Es adecuado para el desarrollo de prototipos, lo que permite un desmontaje eficiente y preciso de PCB durante la etapa de prototipo.
Producción a pequeña y mediana escala: La máquina es adecuada para la producción de PCB a pequeña y mediana escala, ofreciendo capacidades de desmontaje eficientes y confiables al tiempo que mantiene la limpieza y la calidad.
El router de desmontaje de PCB de limpieza de vacío superior del sistema de CCD visual combina el corte preciso, la alineación visual, la eliminación de desechos y el funcionamiento fácil de usar,lo que lo convierte en una solución avanzada para el desmontaje de PCB de alta calidad en varias aplicaciones de fabricación.

Envasado de la máquina de desinstalación de circuitos impresos de PCB:

6KG/Cm2 Sistema de CCD visual de aire, limpiador de aspiradoras superior y enrutador de despacho de PCB 4

FAQ del enrutador de desinstalación de PCB:

1.A: ¿Cuál es el tiempo de vida del bit de enrutamiento?

Q: 150 a 300 metros.

2.A: ¿Puede este modelo cortar placas de PCB de aluminio?

P: Sí, puede.

3.A: ¿Qué pasa con el posicionamiento de PCB?

P: Utilice una pieza personalizada para el posicionamiento.

4.A: ¿Cuál es el huso para el router de PCB en línea?

P: Alemania SycoTec 4025.

5¿Cómo empacarlo?

P: El router y el limpiador se empaquetan en una caja de madera separada después de la aspiradora.

6.A:Está disponible la instalación y la formación en el lugar.

P: Sí, está disponible.

7¿Cuáles son sus términos de entrega?

P: Aceptamos el pago ex-work, FOB, CIF, DDU, DDP, etc.
