Datos del producto:
|
| Color: | Blanco | material de placa de circuito impreso: | FR4, Aluminio |
|---|---|---|---|
| espesor de placa de circuito impreso: | 0,8-3,0 mm | Solicitud: | Pestaña Panel PCBA |
| Precisión de corte: | ±0,05 mm | Tamaño máximo de PCB: | 280x320mm |
| Rasgo: | Corte superior | aspiradora: | Arriba/abajo |
| bit de enrutamiento: | Diámetro 0,8-2,5 mm | Manual de usuario: | 1 PC |
| Garantía: | 2 años | Instalación en el sitio: | Sí |
| Nombre del producto: | Enrutador de despanelado de PCB | ||
| Alta luz: | Máquina del router del PWB Depaneling de PCBA,Máquina del router del PWB Depaneling de la versión de F 1.2.88,Cortadora del PWB de la tabla de desplazamiento dos |
||
Máquina del enrutador del separador del PWB de la máquina del enrutador del PWB para PCBA de aluminio
Características del enrutador de despanelado de PCB:
1. La imagen con zoom 1.X10 facilita la programación y aumenta la precisión de la configuración de puntos.
2. Las dos mesas deslizantes brindan movimiento hacia adentro y hacia afuera simultáneamente para reducir el tiempo de adherencia y mejorar la productividad.
3. Sistema de compensación AUTO MARK. La imagen CCD podría verificar y simular la ruta o el enrutamiento para reducir errores innecesarios antes de cortar.
4. Cuenta con un sistema de alarma y verificación de la vida útil de la broca de enrutamiento para recordarle al operador que cambie las brocas de enrutamiento cuando termine el corte de 120M.Y la broca de enrutamiento primero 2 mm cortó el primer punto de fresado, el medio 2 mm cortó el segundo punto de fresado, los últimos 2 mm cortaron el tercer punto de fresado para aumentar su vida útil.
5. La imagen CCD podría verificar y simular la ruta o el enrutamiento para reducir errores innecesarios antes de cortar.
Especificaciones del enrutador de despanelado de PCB:
| I. Hardware | |
| HUSO | SycoTec(KAVO) 4025HY |
| CCD | Cámaras industriales Sony línea 520 |
| LENTE | Computar EX2C |
| Tornillo | Importaciones de husillos de bolas rectificados de precisión TBI |
| Guía | Ensanchamiento HIWIN Riel de guía lineal importado |
| MOTOR | panasonic |
| TARJETA DE CONTROL DE E/S | HFC PCI-9074 |
| TARJETA DE CONTROL DEL CONDUCTOR | HFC PCI-9074 |
| TARJETA E/S | PCI-9074-64 piezas/-38 piezas |
| limpieza estática | Serie STATIC-ST401A |
| Computadora | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interfaz de máquina | AOC LCD17", ratón Logitech |
| 2 software | |
| Sistema de control | Windows XP Profesional (Servicio 3, v.3244) |
| GUI de operación | Inglés Windows XP |
| Edición de programa | En línea |
| Sistema de visión | Compensación CCD AOTU |
| Sistema de control | Versión F 1.2.88 |
Enrutador de depanelado de PCB Otros modelos:

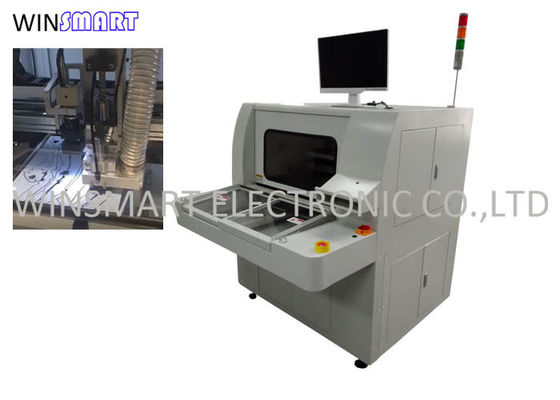

Detalles del enrutador de despanelado de PCB:
Preguntas frecuentes sobre el enrutador de depanelado de PCB:
1.A: ¿Cuál es el tiempo de vida del bit de enrutamiento?
P: 150-300 metros.
2.A: ¿Puede este modelo cortar placas PCB de aluminio?
P: Sí, puede.
3.A: ¿Qué pasa con el posicionamiento de PCB?
P: Use una plantilla personalizada para el posicionamiento.
4.A: ¿Cuál es el husillo para el enrutador de PCB en línea?
P: Alemania SycoTec 4025.
5.A: ¿Cómo empaquetarlo?
P: El enrutador y el limpiador se empaquetan en una caja de madera separada después del vacío.
6.A: ¿Está disponible la instalación y capacitación en el sitio?
P: Sí, está disponible.
7.A: ¿Cuáles son sus condiciones de entrega?
P: Aceptamos ex-work, FOB, CIF, DDU, DDP, etc.
Embalaje del enrutador de despanelado de PCB:
Nuestro servicio:
1. Soporte técnico de por vida y 2 años de garantía.
2. Se realizará un reemplazo o reembolso gratuito en caso de cualquier problema de calidad.
3. Respuesta rápida/retroalimentación dentro de las 12 horas
4. Los ingenieros están disponibles para ser enviados a realizar instalaciones y capacitación en el extranjero.
5. Embalaje sólido para evitar daños por transporte.
