router del CNC del PWB de la precisión de 0.001m m AXIS, máquina del PWB Depanelizer

Brand Name:	Winsmart
Model Number:	SMTR09
MOQ:	1 sistema
Precio:	USD20000-80000
Packaging Details:	Caja de la madera contrachapada
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Lugar de origen:

CHINA

Certificación:

Aspirador:

Superior o inferior

Material del PWB:

FR4, aluminio

Grueso del PWB:

0.8-3.0m m

Pedazo de la encaminamiento:

Diámetro 0.8-3.0m m

Precisión del corte:

±0.05mm

Tamaño máximo del PWB:

300x300m m

Característica:

Económico

Cortar velocidad:

1-100mm/s

Nuevo:

Nombre de producto:

Máquina de recortar del CNC de PCBA

Capacidad de la fuente:

100 sistemas/mes

Resaltar:

Router del CNC del PWB

router del CNC del PWB de 0.001m m

máquina del depanelizer del PWB

Product Description

Fresadora automática automática del PWB de la máquina de recortar del CNC de PCBA

Ventajas de la máquina de recortar del CNC de PCBA:

La imagen del encabritado X10 hace easier&increase programado la exactitud del ajuste del punto.

2 tablas de desplazamiento proporcionar simultáneamente el movimiento de entrada y salida para reducir la época de tachuela para una mejor productividad.

La imagen AUTO de la compensación system.CCD de la MARCA podría check&simulate la trayectoria o encaminamiento para reducir error innecesario antes del corte.

Parámetros de la máquina de recortar del CNC de PCBA:

Total
Dimensiones (WDH)	1250mm1650mm1450m m
Peso	750KG
Altura compensada	60~110m m
Manipulante
Tipo del motor	Serie de JiaBao
Colocación de repetibilidad	0.001m m
Zona de trabajo de AXIS (máxima)	650mm560mm50m m
Estación de trabajo
Fijación del PWB	estándar, especialización
Carga/que descarga del PWB	manual
Tamaño del PWB (máximo)	320*320m m
PWB grueso (máximo)	5m m
Fixturing
Rigidez fixturing	Modificado para requisitos particulares haga el accesorio
Fijación de Fixturing	maquinaria
Motor del eje
Poder	150W
Eje	60000rpm/min
Proteja	uno mismo/enfriamiento del viento
Cortador del cambio	Especialización
Encaminamiento de capacidad
Cortando la velocidad (máximo)	80mm/s
Conduciendo la velocidad (máximo)	2500mm/s
Precisión del corte	0.01m m
Sistema del vacío
Poder del vacío	3.5KW CA 380V
Vacío	plomo
Utilidades
Poder	2.0KW AC380V
Suministro de aire	4-6KG/cm2
Programación
El programa corrige	En línea
La función corrige	Línea, arco, circula, U-curva
Almacenamiento del programa	HDD
Sistema de Vision	CCD del color de SONE
compensación de la fresa	AUTO
Disposición del vacío	AUTO
Monitores de la operación
Iindicator	Estado de la máquina de Iindicator
control de la herramienta	Vida automática de la herramienta de la detección, el uso de la prueba del tiempo
Motor proteger	Tenga recalentamiento, sobrecarga, función de la protección de la baja tensión
motor sobre control cargado	Tenga sobrecarga, la línea es función de la protección de la tensión normal, baja
Tiempo usable de la herramienta	Vida automática de la herramienta de la detección,
Estadística de los datos	Modelo separado del tablero, separando cuenta, métodos de cuenta diversos
Expediente del error	El software registra automáticamente toda la memoria de las alarmas de máquinas
III. exactitud
Precisión de AXIS	0.001m m
Cortar la precisión	0.1m m
IV. seguridad
La zona de trabajo protege	Con cuatro protección sellada
Sensor de la puerta	Sensor delantero y trasero de la microconmutador de la puerta de la seguridad (opcional)
Botón de paro del exigencia

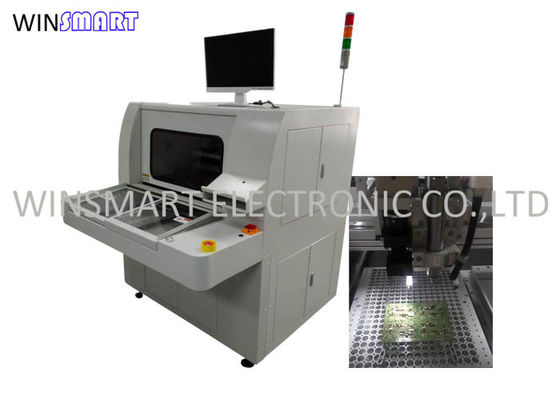

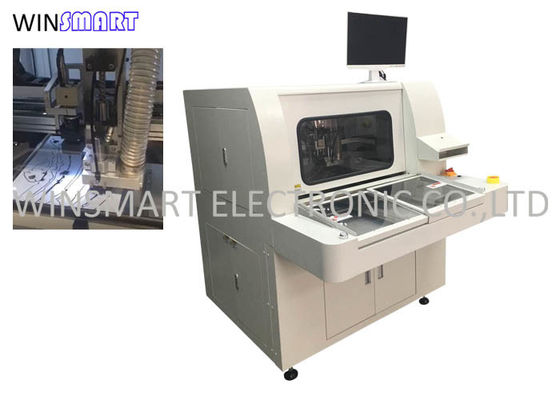

Exhibición de la máquina de recortar del CNC de PCBA:

router del CNC del PWB de la precisión de 0.001m m AXIS, máquina del PWB Depanelizer 0

La máquina de recortar del CNC de PCBA incluye:

Aspiradora x 1pc

Eje x 1pc de SycoTec

Encaminamiento del pedazo x 10pcs

Instrucción x manual 1pc

Vídeos de la operación
