Datos del producto:
|
| Aspirador: | Superior o inferior | Uso: | Corte de PCBA |
|---|---|---|---|
| Grueso del PWB: | 0.8-3.0m m | Pedazo de la encaminamiento: | Diámetro 0.8-3.0m m |
| Precisión del corte: | ±0.05mm | manera del corte: | Corte superior |
| Nuevo: | sí | Nombre de producto: | Router Depanel del PWB |
| Alta luz: | Viento que refresca la máquina del router del PWB Depaneling,Máquina del router del PWB Depaneling de dos tablas,Coloque solamente el cortador del PWB Depaneling |
||
Coloque solamente las tablas PCBA Depanelization de la máquina dos de Depanel del router del PWB
El depanel del router del PWB con el sistema del eje de la alta precisión puede moverse rápidamente para cortar o separar la placa de circuito impresa PWB, productividad del aumento mientras que mantiene alta exactitud.
Es ampliamente utilizado en la industria electrónica de fabricación de la maquinaria de los productos de la maquinaria. Proveemos siempre de clientes las soluciones todo en uno razonables y eficientes basadas en la actitud profesional.
Coloque solamente los parámetros del router del PWB:
| I. Hardware | |
| EJE | SycoTec (KAVO) 4025HY |
| CCD | Línea cámaras industriales de Sony 520 |
| LENTE | Ordenador EX2C |
| Tornillo | Importaciones del tornillo de la bola de tierra de la precisión de TBI |
| Guía | HIWIN que ensancha el carril de guía linear importado |
| MOTOR | Panasonic |
| TARJETA DE LA ENTRADA-SALIDA CONTRONL | HFC PCI-9074 |
| TARJETA DEL CONDUCTOR CONTRONL | HFC PCI-9074 |
| TARJETA DE ENTRADA-SALIDA | PCI-9074-64pcs/-38pcs |
| Limpieza estática | Serie de STATIC-ST401A |
| Ordenador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Interfaz de la máquina | AOC LCD17”, ratón de Logitech |
| 2. software | |
| Sistema de control | Windows XP profesional (Service3, v.3244) |
| GUI de la operación | Windows XP inglés |
| El programa corrige | En línea |
| Sistema de Vision | Compensación del CCD AOTU |
| Sistema de control | Versión de F 1.2.88 |
Coloque solamente la especificación del router del PWB:
| Total | |
| Dimensiones (W*D*H) | 1250mm*1650mm*1450m m |
| Peso | 750KG |
| Altura compensada | 60~110m m |
| Manipulante | |
| Tipo del motor | Serie de JiaBao |
| Colocación de repetibilidad | 0.001m m |
| Zona de trabajo de AXIS (máxima) | 650mm*560mm*50m m |
| Estación de trabajo | |
| Fijación del PWB | estándar, especialización |
| Carga/que descarga del PWB | manual |
| Tamaño del PWB (máximo) | 320*320m m |
| PWB grueso (máximo) | 5m m |
| Fixturing | |
| Rigidez fixturing | Modificado para requisitos particulares haga el accesorio |
| Fijación de Fixturing | maquinaria |
| Motor del eje | |
| Poder | 150W |
| Eje | 60000rpm/min |
| Proteja | uno mismo/enfriamiento del viento |
| Cortador del cambio | Especialización |
| Encaminamiento de capacidad | |
| Cortando la velocidad (máximo) | 80mm/s |
| Conduciendo la velocidad (máximo) | 2500mm/s |
| Precisión del corte | 0.01m m |
| Sistema del vacío | |
| Poder del vacío | 3.5KW CA 380V |
| Vacío | plomo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suministro de aire | 4-6KG/cm2 |
| Programación | |
| El programa corrige | En línea |
| La función corrige | Línea, arco, circula, U-curva |
| Almacenamiento del programa | HDD |
| Sistema de Vision | CCD del color de SONE |
| compensación de la fresa | AUTO |
| Disposición del vacío | AUTO |
| Monitores de la operación | |
| Iindicator | Estado de la máquina de Iindicator |
| control de la herramienta | Vida automática de la herramienta de la detección, el uso de la prueba del tiempo |
| Motor proteger | Tenga recalentamiento, sobrecarga, función de la protección de la baja tensión |
| motor sobre control cargado | Tenga sobrecarga, la línea es función de la protección de la tensión normal, baja |
| Tiempo usable de la herramienta | Vida automática de la herramienta de la detección, |
| Estadística de los datos | Modelo separado del tablero, separando cuenta, métodos de cuenta diversos |
| Expediente del error | El software registra automáticamente toda la memoria de las alarmas de máquinas |
| III. exactitud | |
| Precisión de AXIS | 0.001m m |
| Cortar la precisión | 0.1m m |
| IV. seguridad | |
| La zona de trabajo protege | Con cuatro protección sellada |
| Sensor de la puerta | Sensor delantero y trasero de la microconmutador de la puerta de la seguridad (opcional) |
| Botón de paro del exigencia |

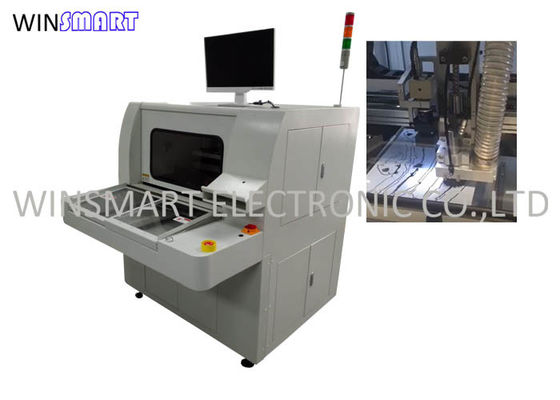

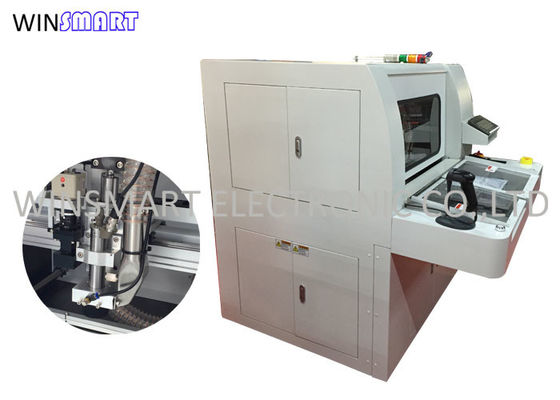

Coloque solamente la foto del router del PWB:
Coloque solamente al router del PWB incluye:
Aspiradora x 1pc
Eje x 1pc de SycoTec
Encaminamiento del pedazo x 10pcs
Instrucción x manual 1pc
Vídeos de la operación
Coloque solamente las maneras del envío del router del PWB
FedEx/DHL/UPS/TNT expreso
Océano
Aire
Ferrocarril
Camión
