Datos del producto:
|
| Aspirador: | sí | Uso: | Corte de PCBA |
|---|---|---|---|
| Grueso del PWB: | 0.8-3.0m m | Pedazo de la encaminamiento: | Diámetro 0.8-3.0m m |
| Precisión del corte: | ±0.05mm | Velocidad del eje: | 60000rpm |
| Eje: | SycoTec | Nombre de producto: | Router del PWB |
| Alta luz: | Máquina del router del PWB de SycoTec,máquina del router del PWB de 0.05m m,Máquina del router del PWB Depaneling de SMT |
||

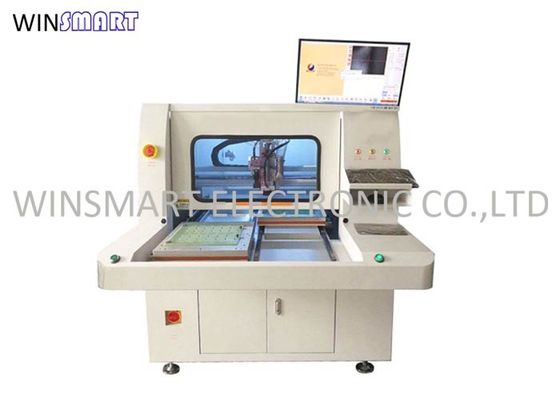

Máquina del router del PWB de SMT para separar a placas de circuito con la precisión de 0.05m m
Máquina Advantanges del router del PWB
Terminan al router del PWB con el acabamiento fino de acuerdo con las normas de calidad de la industria.
Nuestro sistema de gestión estricto de la calidad mantiene el excelente rendimiento y la calidad de nuestros productos.
El producto es preferido en los campos para sus ventajas económicas enormes.
Parámetros de la máquina del router del PWB:
| I. Hardware | |
| EJE | SycoTec (KAVO) 4025HY |
| CCD | Línea cámaras industriales de Sony 520 |
| LENTE | Ordenador EX2C |
| Tornillo | Importaciones del tornillo de la bola de tierra de la precisión de TBI |
| Guía | HIWIN que ensancha el carril de guía linear importado |
| MOTOR | Panasonic |
| TARJETA DE LA ENTRADA-SALIDA CONTRONL | HFC PCI-9074 |
| TARJETA DEL CONDUCTOR CONTRONL | HFC PCI-9074 |
| TARJETA DE ENTRADA-SALIDA | PCI-9074-64pcs/-38pcs |
| Limpieza estática | Serie de STATIC-ST401A |
| Ordenador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Interfaz de la máquina | AOC LCD17”, ratón de Logitech |
| 2. software | |
| Sistema de control | Windows XP profesional (Service3, v.3244) |
| GUI de la operación | Windows XP inglés |
| El programa corrige | En línea |
| Sistema de Vision | Compensación del CCD AOTU |
| Sistema de control | Versión de F 1.2.88 |
Coloque solamente la especificación del router del PWB:
| Total | |
| Dimensiones (W*D*H) | 1250mm*1650mm*1450m m |
| Peso | 750KG |
| Altura compensada | 60~110m m |
| Manipulante | |
| Tipo del motor | Serie de JiaBao |
| Colocación de repetibilidad | 0.001m m |
| Zona de trabajo de AXIS (máxima) | 650mm*560mm*50m m |
| Estación de trabajo | |
| Fijación del PWB | estándar, especialización |
| Carga/que descarga del PWB | manual |
| Tamaño del PWB (máximo) | 320*320m m |
| PWB grueso (máximo) | 5m m |
| Fixturing | |
| Rigidez fixturing | Modificado para requisitos particulares haga el accesorio |
| Fijación de Fixturing | maquinaria |
| Motor del eje | |
| Poder | 150W |
| Eje | 60000rpm/min |
| Proteja | uno mismo/enfriamiento del viento |
| Cortador del cambio | Especialización |
| Encaminamiento de capacidad | |
| Cortando la velocidad (máximo) | 80mm/s |
| Conduciendo la velocidad (máximo) | 2500mm/s |
| Precisión del corte | 0.01m m |
| Sistema del vacío | |
| Poder del vacío | 3.5KW CA 380V |
| Vacío | plomo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suministro de aire | 4-6KG/cm2 |
| Programación | |
| El programa corrige | En línea |
| La función corrige | Línea, arco, circula, U-curva |
| Almacenamiento del programa | HDD |
| Sistema de Vision | CCD del color de SONE |
| compensación de la fresa | AUTO |
| Disposición del vacío | AUTO |
| Monitores de la operación | |
| Iindicator | Estado de la máquina de Iindicator |
| control de la herramienta | Vida automática de la herramienta de la detección, el uso de la prueba del tiempo |
| Motor proteger | Tenga recalentamiento, sobrecarga, función de la protección de la baja tensión |
| motor sobre control cargado | Tenga sobrecarga, la línea es función de la protección de la tensión normal, baja |
| Tiempo usable de la herramienta | Vida automática de la herramienta de la detección, |
| Estadística de los datos | Modelo separado del tablero, separando cuenta, métodos de cuenta diversos |
| Expediente del error | El software registra automáticamente toda la memoria de las alarmas de máquinas |
| III. exactitud | |
| Precisión de AXIS | 0.001m m |
| Cortar la precisión | 0.1m m |
| IV. seguridad | |
| La zona de trabajo protege | Con cuatro protección sellada |
| Sensor de la puerta | Sensor delantero y trasero de la microconmutador de la puerta de la seguridad (opcional) |
| Botón de paro del exigencia |

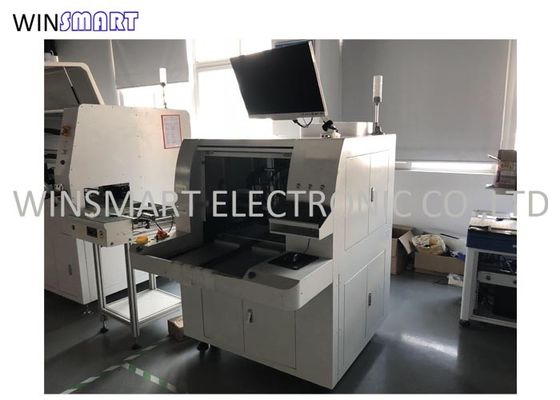

Detalle del router del PWB:
Maneras del envío del router del PWB:
FedEx/DHL/UPS/TNT expreso
Océano
Aire
Ferrocarril
Camión
