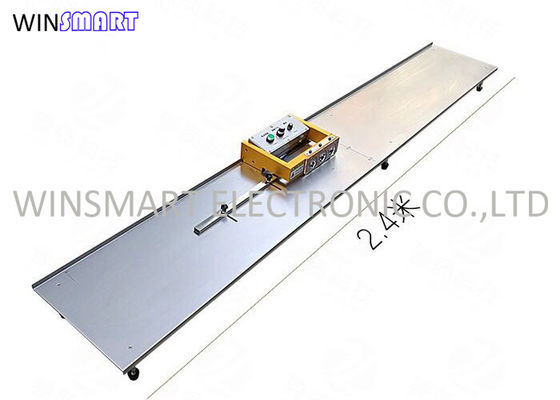

Máquina automática de puntuación de PCB de alta velocidad

Máquina de corte con ranura en V:

Un separador de PCB, también conocido como una máquina de separación de PCB o máquina de corte de PCB,es una herramienta especializada utilizada en la fabricación de electrónica para separar las placas de circuito impreso (PCB) individuales de un panel o un conjunto de PCB más grande.

Un separador de PCB está diseñado para cortar, marcar o separar PCB de un panel o una matriz después de que se completen los procesos de ensamblaje y soldadura.Esta máquina es crucial para la producción en masa, donde los PCB se fabrican en paneles y luego se separan en unidades individuales para su posterior procesamiento o ensamblaje..

Características de la máquina de corte de ranura en V:

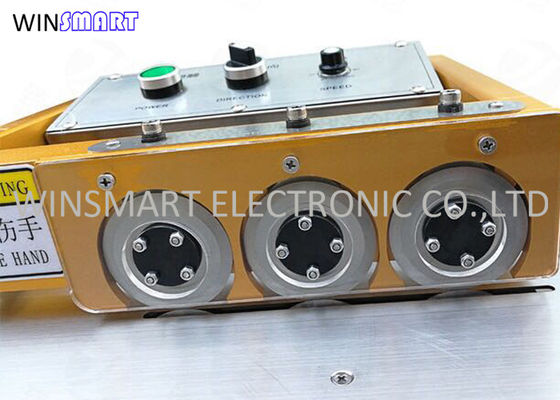

1. Con un método de corte único, la placa de circuito se corta con seis hojas. Es un grupo compuesto por una hoja superior y una inferior, y también es una unidad de corte. Hay A, B, C, tres grupos.Todo el proceso de corte se divide en tres etapas desde la hoja del grupo A que corta el 40% de la tabla hasta la hoja del grupo B con cuchillo cortado a través de la ranura de corte por el grupo A para completar otro 40% Los últimos 20% se cortan con la hoja del grupo C y el acabado.La tensión producida durante el proceso de corte disminuyó en más del 80% en comparación con el corte tradicional a la vezPor lo tanto, el borde de la tabla y su superficie son muy lisos sin deformación.

Actualmente, es la única máquina que puede garantizar la placa de aluminio sin deformación después del corte.

2Debido al corte múltiple, el proceso de corte es muy suave y mejora en gran medida la capacidad de posición de la ranura V-CUT.

Incluso si con ranura V-CUT de ranura poco profunda el tablero no saltará de la hoja, evitando adverso.

3La fuerza de corte de la cuchilla es pequeña, por lo que la durabilidad de la cuchilla se ha mejorado considerablemente.y la vida útil puede ser de un año o más al cortar la placa de aluminio.

4Todas las hojas de corte están calibradas por el instrumento de medición de interferencia láser de doble frecuencia Excitation.Asegurar que el cuchillo último puede seguir cortando con precisión en las ranuras que ya cortado por el cuchillo anteriorLa vibración de la punta del cuchillo es inferior a 0,02 mm. Asegura una calidad de corte perfecta.

Especificación de la máquina de corte en V:

Función de la máquina de corte en V:

La función principal de un separador de PCB es separar con precisión y limpieza los PCB individuales de un panel o matriz.

1. Cortar con precisión: Los separadores de PCB proporcionan un corte o puntuación precisos del panel de PCB para separar las placas individuales sin dañar los componentes o circuitos de las placas.

2. Despanelamiento eficiente: Al automatizar el proceso de despanelización, los separadores de PCB aumentan la eficiencia y el rendimiento en la fabricación electrónica mediante la separación rápida y precisa de PCB en grandes cantidades.

3. Reducción del estrés: La separación de los PCB mediante una máquina dedicada reduce la tensión en las placas y componentes en comparación con los métodos de separación manual, minimizando el riesgo de daños durante el proceso de eliminación de paneles.

4. Versatilidad: Los separadores de PCB pueden manejar varios tipos de PCB, incluidos PCB rígidos, flexibles y rígidos-flexibles, lo que los convierte en herramientas versátiles para diferentes requisitos de fabricación.

5. Alto rendimiento: Estas máquinas pueden procesar múltiples paneles de PCB en un corto período de tiempo, lo que permite una producción de gran volumen y una mayor eficiencia de fabricación.

6. Control de calidad mejorado: Los separadores de PCB garantizan una separación constante y precisa de los PCB, contribuyendo al control general de la calidad y reduciendo la probabilidad de defectos en el proceso de fabricación.
