Máquina visual inferior del router del PWB del sistema PWB Depanelizer del CCD que corta

Máquina visual inferior del router del PWB del sistema PWB Depanelizer del CCD que corta

Función del PWB Depanelizer:

Utilizan a este router del PWB del depanelizer del PWB para el singulation encaminado del panel del PWB con una tensión más baja.

Y utiliza una tecnología que corta libre de polvo para asegurarse de que el tablero separado es muy limpio y no necesita ningunas otras herramientas limpiar el polvo después de cortar. Esta operación aparentemente simple ha sido entendida y diseñada listo por muchos técnicos.

Descripción del PWB Depanelizer:

Este router del PWB del depanelizer del PWB es una clase de equipo que uso principal la fresa que corre en la velocidad para separar el PWB conectado multi según preredactar la trayectoria. Puede substituir defectos de fractura o que cortan del manual del V-corte o que perfora, mejorar calidad del producto y reducir tarifa del pedazo. Esta máquina adopta el último sistema operativo con el interfaz antropomecánico. La trayectoria que corta se puede modificar por el alto CCD del pixel que enseña y que corrige, y puede también ser modificada paso a paso.

PWB Depanelizer Advantange:

1. Opcional escoja/tabla de trabajo dual

2. Sistema de la visión de la PC y del CCD

3. Programación con la eliminación de la remuneración y del polvo

4. Disponible para los tableros máximos de 410x460m m

5. Realizable para los tableros máximos de 210x260m m para las tablas duales, y permite este las tablas duales que corren para dos diversos usos depaneling del PWB

6. Corte inferior con el sistema inferior de la limpieza del vacuun, libre de polvo

Especificación del PWB Depanelizer:

Características del PWB Depanelizer:

1. Programación informática, sistema visual. El software programado amistoso, y es muy fáciles hacer un programa sin el entrenamiento profesional.

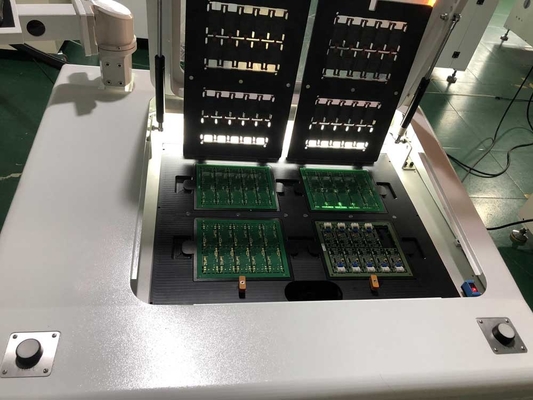

2. Permita 460x410m m máximos PCBA, puede trabajar como tablas duales para los pequeños paneles, apoya 2 diverso tipo usos por tiempo.

3. Diseño de trabajo Open para cargar y descargar, control separado para cada tabla de trabajo.

4. Software amistoso para la programación y la producción fáciles.

Dimensión del PWB Depanelizer:

Recambios:

1. Eje de repuesto de SycoTec

2. Buena calidad que encamina pedazos

3. Plantilla modificada para requisitos particulares

Encaminamiento de la determinación de los pedazos:

El pedazo de la encaminamiento del tiempo de la larga vida se puede fijar por 3 secciones a cortar total 150 metros.

Después de cortar 50 metros, el pedazo de la encaminamiento baja 2m m para el corte de la sección siguiente.

Condición de la instalación del PWB Depanelizer:

1. El depanelizer del PWB se debe instalar en un lugar ventilado y seco. No lo instale en un lugar que sea fácil de corroer o inflamable.

2. El router del PWB no debe ser instalado en los lugares expuestos a la luz del sol y al alto calor.

3. No coloque al router en el lugar con la vibración fuerte y la colisión fácil.

4. Coloque al router en la posición señalada.

5. ajuste el nivel del equipo con un instrumento llano, y después apriete el tornillo de la taza del pie.

6. Conecte la manguera del colector de polvo con el polvo que recoge el puerto del router.

7. conecte el enchufe del colector de polvo con el equipo para confirmar la dirección de la operación y el efecto de la eliminación del polvo. Si se invierte, substituya cualesquiera dos de las tres líneas eléctricas.

8. Requisitos que ponen a tierra: conecte al router con el cable de toma de tierra de la caja de distribución por separado, y no conecte con el otro equipo en serie.

Uso del PWB Depanelizer:

Es ampliamente utilizado en industrias fabriles electrónicas: LED, fuente de alimentación, ordenador, automotriz, aeroespacial, juguetes, médico, etc.
