Datos del producto:
|
| Color: | Blanco | material de placa de circuito impreso: | FPC, FR4 |
|---|---|---|---|
| Área de trabajo: | 350x300mm | Altura: | 900±20mm |
| Fuente láser: | láser ultravioleta | Nombre: | Máquina de corte por láser de PCB |
| Alta luz: | Cortadora completamente automática del laser del PWB,cortadora del laser del PWB del 1μm,máquina del PWB Depaneling del laser 0.7Mpa |
||

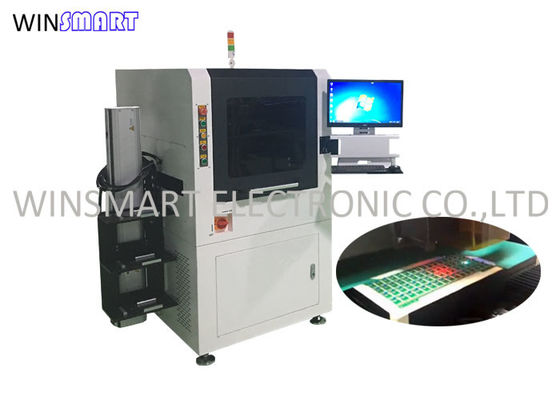

Cortadora automática completa del laser del PWB para la placa de circuito impresa FR4 de 1.6m m
Instrucción de la máquina de corte por láser de PCB completamente automática:
Los sistemas láser de separación y despanelado de PCB están ganando popularidad, especialmente a medida que la complejidad de la placa de circuito y las proporciones de los componentes continúan aumentando.Los fabricantes de microelectrónica y dispositivos médicos requieren tolerancias estrechas y residuos mínimos: aquí es donde brilla la tecnología láser
Rendimiento automático completo de la máquina de corte por láser de PCB:
1. Dimensión: 1600 mm x 1500 mm x 1800 mm (LxAnxAl)
2. Capacidad UPH: cabeza única 1.5-2.0K (según prueba de muestra)
3. Precisión de repetición: ± 0.003 mm
4. Precisión CCD: ± 0,005 mm
5. Cabezal láser: UV15W
6. Precisión de corte: +/- 0,03 mm
7. Rendimiento de corte: FR4 99,9%
8. Operador: 1 persona
9. Altura de la pista: 950 mm ± 100 (se puede personalizar)
10. Fuente de alimentación: 220V/15A/50Hz,0.5-0.7Mpa
Especificación de la máquina de corte por láser de PCB completamente automática:
| Láser | Láser UV de estado sólido bombeado por diodos Q-Switched |
| Longitud de onda láser | 355nm |
| Fuente láser | Optowave UV 15W@30KHz |
| Precisión de posicionamiento de la mesa de trabajo del motor lineal | ±2μm |
| Precisión de repetición de la mesa de trabajo del motor lineal | ±1 μm |
| Campo de trabajo efectivo | 350 mm x 300 mm (personalizable) |
| Velocidad de escaneo | 2500 mm/s (máx.) |
| Campo de trabajo | 40mmх40mm |
Alimentación y carga de PCB:
1. Utilice el mecanismo de elevación del cargador + el manipulador XZ + el mecanismo de agarre de la placa de fijación para realizar la alimentación automática
2. El manipulador del motor se utiliza para realizar el movimiento de ida y vuelta, y la función de agarre del producto se realiza mediante el eje Z eléctrico y la función de garra mecánica.Establezca el área de recolección de desechos al mismo tiempo para realizar la separación automática de PCBA individuales y desechos
3. El mecanismo de carga de la pinza del robot de carga adopta un modo de estación dual para realizar la operación síncrona de las placas de fijación superior e inferior y mejorar la eficiencia de producción.
Eliminación de residuos de PCB:
1. El cilindro giratorio se usa para realizar un movimiento de ida y vuelta de 90 grados, y el vacío se usa para aspirar el marco de desechos para realizar la función de separar los desechos automáticos y la placa base.
2. Adopte los cilindros superior e inferior y el mecanismo de succión al vacío para lograr un agarre preciso del marco de desechos.
3. El contenedor está equipado con una fibra de radio, que realiza la función de recordatorio automático de desperdicio total.
