Datos del producto:
|
Color: | Blanco | Material del PWB: | FR4, aluminio |
---|---|---|---|
Grueso del PWB: | 0.8-3.0m m | Precisión del corte: | ±0.05mm |
Tamaño máximo del PWB: | 280x280m m | Característica: | Corte superior |
Aspirador: | 3HP/2.2KW | Pedazo de la encaminamiento: | Diámetro 0.8-2.5m m |
instalación in situ: | sí | Nombre de producto: | router Semi-auto del PWB |
Alta luz: | Máquina semi auto del router del PWB Depaneling,Una máquina más baja del router del PWB Depaneling de la tensión,Router semi auto del PWB |

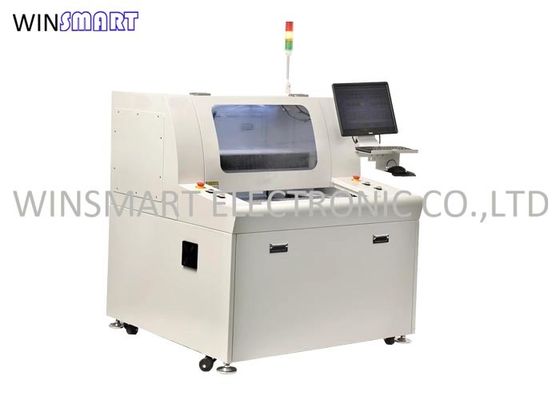

router Semi-auto del PWB para la placa de circuito impresa Depaneling con una tensión más baja
Especificación del router del PWB:
Total | |
Dimensiones (W*D*H) | 1220mm*1200mm*1850m m |
Peso | 600KG |
Altura compensada | 60~110m m |
Manipulante | |
Tipo del motor | Serie de JiaBao |
Colocación de repetibilidad | 0.01m m |
Zona de trabajo de AXIS (máxima) | 730mm*450mm*50m m |
Estación de trabajo | |
Fijación del PWB | estándar, especialización |
Carga/que descarga del PWB | manual |
Tamaño del PWB (máximo) | 280x280m m |
PWB grueso (máximo) | 3.5m m |
Fixturing | |
Rigidez fixturing | Modificado para requisitos particulares haga el accesorio |
Fijación de Fixturing | maquinaria |
Motor del eje | |
Poder | 150W |
Eje | 20000-60000rpm/min |
Proteja | uno mismo/enfriamiento del viento |
Cortador del cambio | Especialización |
Encaminamiento de capacidad | |
Cortando la velocidad (máximo) | 80mm/s |
Conduciendo la velocidad (máximo) | 2500mm/s |
Precisión del corte | 0.01m m |
Sistema del vacío | |
Poder del vacío | 3.5KW CA 380V |
Vacío | plomo |
Utilidades | |
Poder | 2.0KW AC380V |
Suministro de aire | 5KG/cm2 |
Programación | |
El programa corrige | En línea |
La función corrige | Línea, arco, circula, U-curva |
Almacenamiento del programa | HDD |
Sistema de Vision | CCD del color de SONE |
compensación de la fresa | AUTO |
Disposición del vacío | AUTO |
Monitores de la operación | |
Iindicator | Estado de la máquina de Iindicator |
control de la herramienta | Vida automática de la herramienta de la detección, el uso de la prueba del tiempo |
Motor proteger | Tenga recalentamiento, sobrecarga, función de la protección de la baja tensión |
motor sobre control cargado | Tenga sobrecarga, la línea es función de la protección de la tensión normal, baja |
Tiempo usable de la herramienta | Vida automática de la herramienta de la detección, |
Estadística de los datos | Modelo separado del tablero, separando cuenta, métodos de cuenta diversos |
Expediente del error | El software registra automáticamente toda la memoria de las alarmas de máquinas |
III. exactitud | |
Precisión de AXIS | 0.001m m |
Cortar la precisión | 0.1m m |
IV. seguridad | |
La zona de trabajo protege | Sensor de Safty |
Sensor de la puerta | Sensor delantero y trasero de la microconmutador de la puerta de la seguridad (opcional) |
Características del router del PWB Depaneling:
1. La imagen del encabritado del CCD hace easier&increase programado la exactitud del ajuste del punto.

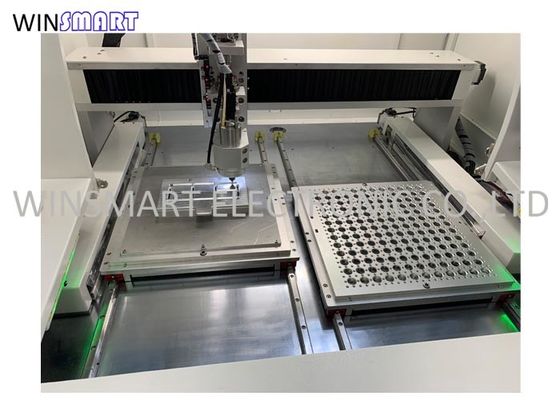

2. La tabla de desplazamiento dos proporciona simultáneamente el movimiento de entrada y salida para reducir la época de tachuela para una mejor productividad.
3. La imagen AUTO de la compensación system.CCD de la MARCA podría check&simulate la trayectoria o encaminamiento para reducir error innecesario antes del corte.
4. Tiene encaminamiento de la comprobación del tiempo de la vida y del sistema de alarma mordidos para recordar al operador cambiar el encaminamiento de pedazos cuando acaba el corte del 120M. Y el encaminamiento del pedazo primeros 2m m cortó el primer punto que molía, centro 2m m cortó el segundo punto que molía, 2m m pasados cortó el tercer punto que molía para aumentar su tiempo de la vida.
5. Instale los sensores de la seguridad para asegurar la producción segura durante el corte.
6. Ejes opcionales con diverso coste para cumplir diversos requisitos de presupuesto.
FAQ del router del PWB:
1. : ¿Cuál es tiempo de la vida de encaminar el pedazo?
Q: 150-300 metros.
2. : ¿Puede este modelo cortar los tableros de aluminio del PWB?
Q: Sí, puede.
3. : ¿Qué sobre la colocación del PWB?
Q: Plantilla modificada para requisitos particulares uso para colocar.
4. : ¿Cuál es el eje para el router en línea del PWB?
Q: Alemania SycoTec 4025.
5. : ¿Cómo empaquetarlo?
Q: Empaquetan al router y al limpiador en caso de madera separado después de vacío.
6. : Es la instalación in situ y el entrenamiento disponibles.
Q: Sí, está disponible.
7. : ¿Cuál es sus términos de la entrega?
Q: Aceptamos el ex-trabajo, el MANDO, el CIF, DDU, DDP, el etc.
