Datos del producto:
|
| Eje: | Opcional | Ventaja: | Bajo costo |
|---|---|---|---|
| Precisión del corte: | ±0.05mm | Tamaño máximo del PWB: | 300x400m m |
| Pedazo de la encaminamiento: | izquierdo | Cortar velocidad: | 1-100mm/s |
| Aspirador: | sí | nombre de producto: | Máquina del PWB Depanel |
| Alta luz: | Máquina del PWB Depaneling de las tablas rotatorias,Máquina de alimentación manual del PWB Depaneling,máquina del router del PWB 380V |
||

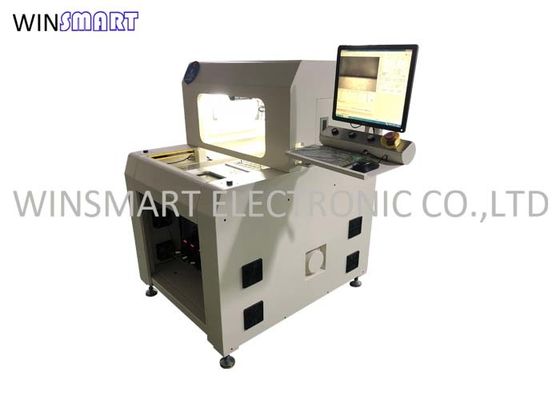

Router giratorio del PWB de las tablas de la máquina del PWB Depanel para los tableros en grandes cantidades
Especificación del router del PWB:
| Number modelo | SMTR288 |
| Tamaño de la máquina | 1000 (L) x 1244 (W) x 1400 (H) milímetros |
| Voltaje | 380V/50Hz, 3.5KW |
| Tamaño máximo del PWB | 300x400m m |
| Grueso del PWB | 0.4-6m m |
| Modo de alimentación | Manual |
| Colocación del PWB | Accesorio modificado para requisitos particulares |
| Programación | Enseñanza de Vision, en línea programando |

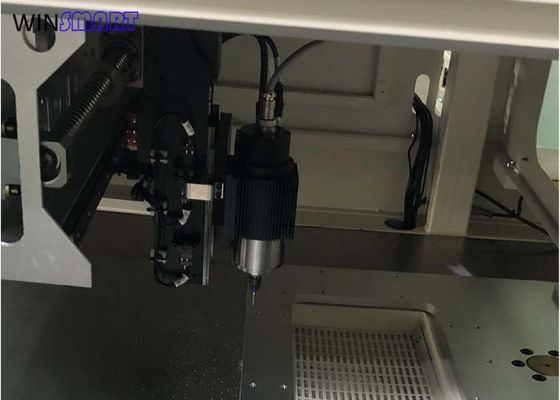

| Cortar el eje | SycoTec 60000rpm/min (estándar) |
| Tipo de enfriamiento | Enfriamiento del uno mismo |
| Modo de la eliminación del polvo | Colección inferior |
| Cortar velocidad | 1-100mm/s |
| Cortar exactitud | ±0.01mm |
| Encaminamiento del pedazo | 0.8-3.0 diámetros, rotación izquierda |
| Exactitud de repetición | ±0.02mm |
| Tamaño del aspirador | 625 (L) x 600 (W) x 1160 (H) milímetros |
| Poder del aspirador | 3HP, 2.2KW |
| Peso del aspirador | 130kgs |
| Función protectora activa | Cortina ligera de seguridad |
| Puerta de la seguridad | Puerta manual |
| Método de programación | Enseñanza ayudada cámara |
Características del router del PWB:
1. Control electrónico completo, ninguna petición del aire
2. Alta estabilidad, mantenimiento fácil
3. Operación simple, tiempo corto del cambio
4. Diseño para el tamaño pequeño y medio PCBA

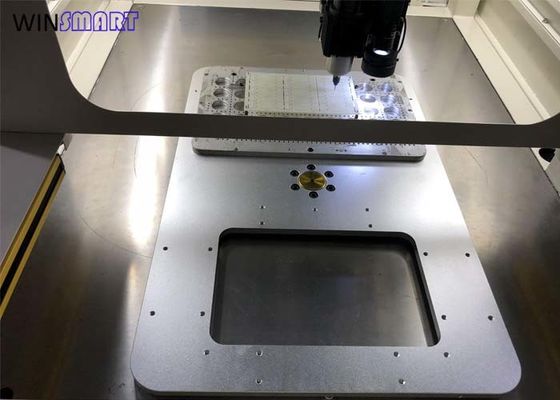

5. Tablas de trabajo rotatorias
Período de garantía y alcance del servicio:
El equipo se ha eliminado errores y se ha comprobado antes de salir de la fábrica, y la compañía garantizará su uso dentro de las condiciones siguientes.
1. Período de garantía
Un año después de salir de la fábrica, el eje principal funciona con 3500 horas.
2. Alcance del servicio
Durante el período de garantía, la compañía reparará el sin fallos de la carga, pero las condiciones siguientes no serán cubiertas por la garantía.
Sugerencia: compruebe por favor el manual de la instrucción o entre en contacto con a nuestra compañía si usted encuentra cualquier problema que usted no entiende en el proceso real
Ajuste del ambiente
1. El equipo se debe instalar en un lugar ventilado y seco. No lo instale en un lugar que sea fácil de corroer o inflamable.
2. El equipo no se debe instalar en los lugares expuestos a la luz del sol y al alto calor.
3. No coloque el equipo en el lugar con la vibración fuerte y la colisión fácil.
Instalación mecánica
1. lugar el equipo en la posición señalada.
2. ajuste el nivel del equipo con un instrumento llano, y después apriete el tornillo de la taza del pie.
3. conecte la manguera del colector de polvo con el polvo que recoge el puerto del equipo.
4. conecte el enchufe del colector de polvo con el equipo para confirmar la dirección de la operación y el efecto de la eliminación del polvo. Si se invierte, substituya cualesquiera dos de las tres líneas eléctricas.
5. Requisitos que ponen a tierra: conecte por favor el equipo con el cable de toma de tierra de la caja de distribución por separado, y no conecte con el otro equipo en serie.
Configuración de la fuente de alimentación
1. La entrada estándar del equipo es CA monofásica de 220 V.
2. El equipo entró la CA trifásica 380V necesita ser equipado del transformador.
Empaquetado del router del PWB:
