Datos del producto:
|
| NUEVO: | 100% | Aprobación del CE: | sí |
|---|---|---|---|
| Velocidad del eje: | 60000rpm | Colocación del PWB: | Accesorio modificado para requisitos particulares |
| Garantía: | 1 año | Nombre: | Máquina en línea del router del PWB |
| Alta luz: | Máquina en línea del router del PWB del CE,Máquina en línea del router del PWB de 2 tablas,Parta al router del PWB del control del PLC |
||
Máquina en línea del router del PWB para la asamblea del PWB con 2 el cortador de los cuadros 0.8-3.0m m
| NO. | DESCRIPCIÓN | DATOS |
| 1 | Tamaño máximo del PWB | 400×400m m (podría ser modificado para requisitos particulares) |
| 2 | Sistema servo | X, motor servo de la CA de Y AXIS (400W) Z AXIS (100W) |
| 3 | Velocidad del eje | 2000-60000rpm/min |
| 4 | Cortar velocidad | 1-100mm/sec |
| 5 | Posición del PWB | Accesorio de la plantilla |
| 6 | Selección del sistema | Auto |
| 7 | El polvo recoge | La parte inferior recoge |
| 8 | Herramienta | φ0.8~3mm |
| 9 | Cortar exactitud | ±0.05mm |
| 10 | PC | Windows 7 o ventanas 10 |
| 11 | Velocidad de mudanza | 1000m m /s (máximo) |
| 12 | Programación | PC/CCD |
| 13 | Suministro de aire | ³ 5-8㎏/㎝ |
| 14 | Fuente de alimentación | El AC220V±5% 50 /60Hz 3kw |
Especificación:

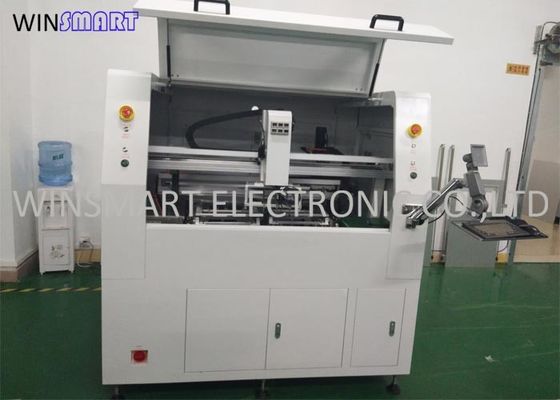

1) Modelo: SMT-IR500
2) Dimensión de la máquina: 1902 (W) x1373 (D) x1700 (H), peso: 1400kgs
3) Sistema del movimiento
a. Motor: motor servo del autobús de la CA de 7 ejes
b. Repetibilidad: ±0.02mm
c. Cortar la precisión: ±0.05mm
d. Repetibilidad: ±0.02mm
e. Resolución: ±0.01mm
f. AXIS: X/Y1/Y2/Z/A/B/C

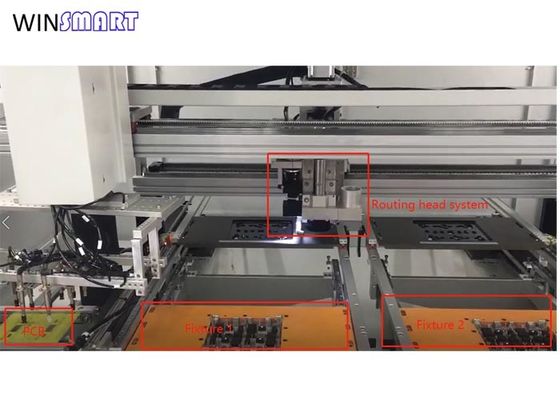

4) Plataforma de funcionamiento
a. Tablas de funcionamiento: 2
b. PWB que coloca manera: agujeros de perno o borde inútil del PWB
c. Adelante/salir del panel: automático
d. Área que muele: 400x500m m
e. Grueso del PWB: 0.3-3m m
5) Motor del eje
a. Poder: 380W, marca: Alemania Kavo
b. Velocidad máxima del eje: 100000rpm/ESD
c. Manera de enfriamiento: refrigeración por aire
d. Encaminamiento de pedazos: diámetro de la manija 3.175m m
e. Encaminamiento del pedazo que substituye manera: auto/manual
6) Sistema altimetry del laser
a. Función: compruebe la altura del cargamento del PWB, prevenga la placa de presión
b. Gama de la medida: 0.005mm-14m m
c. Precisión de la medida: ±0.005mm
7) Sistema del vacío
a. Capacidad: 63L/minute
b. Función: Función que sopla del vacío autónomo
8) Sistema de eliminación del polvo
a. Poder: Filtro de aire 3HP
b. Volumen del extractor: 4-5 M3/Minute
c. Presión estática: -2300mmaq
9) Fuente eléctrica
a. Poder: 220V, fase I, 20A, 50/60Hz
b. Fuente del gas: 4-5 L/Minute
Sistema de la operación de máquina
1. Interfaz de la operación: Windows 7
2. Sistema visual: Cámara digital/sistema de alta resolución de Cognex Vision
3. Programación:
a. Coordenadas del gancho agarrador de AOI scanning/CCD
b. Función angulosa de la copia de la película
c. Modifique los coordenadas, sincronización del CCD automáticamente
d. Otras funciones: Remuneración del diámetro de la herramienta, extremidades de la limpieza del colector de polvo
Características de la fresadora:
1. Cortar el lazo cerrado completo de la trayectoria, error en tiempo real que sigue, reacción, remuneración, el primer sistema inteligente de gama alta de China
2. Usando el PLC importado de la fractura, rompiendo la tarjeta de control computarizada tradicional del PLC del tablero, la estabilidad más alta y el antiinterferente más fuerte.
3. Primera función de la medida de la altura del laser de China, operación simple y un funcionamiento más alto de la seguridad
4. Con la configuración que saca el polvo superior, con la función de la glándula, el efecto que limpia con la aspiradora es mejor
5. Automáticamente identificar códigos de barras y recuperar programas del corte
Paquete:
