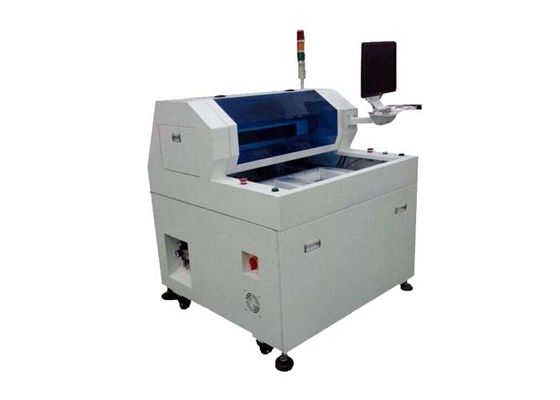

Fresadora del PWB del polvo de la eliminación del grueso inferior del CNC 3.0m m

Brand Name:	Winsmart
Model Number:	SMTR07
MOQ:	1 sistema
Precio:	USD20000-80000
Packaging Details:	caja de la madera contrachapada
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Lugar de origen:

CHINA

Certificación:

Grueso del PWB:

0.8-3.0m m

Solicitud:

El panel de la etiqueta PCBA

Precisión del corte:

±0.05mm

Servicio in situ:

Aspirador:

3HP/2.2KW

cortador:

0.8-3.0m m

Manual del usuario:

nombre de producto:

Fresadora del PWB del CNC

Capacidad de la fuente:

100 sistemas/mes

Resaltar:

Fresadora inferior del PWB de la eliminación del polvo

fresadora del PWB del grueso de 3.0m m

Molino inferior del PWB del CNC de la eliminación del polvo

Product Description

Diseño inferior automático de la eliminación del polvo de la fresadora del PWB del CNC

Características del router del PWB Depaneling:

1. la imagen del encabritado 1.X10 hace easier&increase programado la exactitud del ajuste del punto.

2. La tabla de desplazamiento dos proporciona simultáneamente el movimiento de entrada y salida para reducir la época de tachuela para una mejor productividad.

3. La imagen AUTO de la compensación system.CCD de la MARCA podría check&simulate la trayectoria o encaminamiento para reducir error innecesario antes del corte.

4. Tiene encaminamiento de la comprobación del tiempo de la vida y del sistema de alarma mordidos para recordar al operador cambiar el encaminamiento de pedazos cuando acaba el corte del 120M. Y el encaminamiento del pedazo primeros 2m m cortó el primer punto que molía, centro 2m m cortó el segundo punto que molía, 2m m pasados cortó el tercer punto que molía para aumentar su tiempo de la vida.

Especificación de la máquina:

I. Hardware
EJE	Eje del lucero del alba (opcional)
CCD	Línea cámaras industriales de Sony 520
LENTE	Computar EX2C
Tornillo	Importaciones del tornillo de la bola de tierra de la precisión de TBI
Guía	HIWIN que ensancha el carril de guía linear importado
MOTOR	Serie de JiaBao LCF
TARJETA DE LA ENTRADA-SALIDA CONTRONL	HFC PCI-9074
TARJETA DEL CONDUCTOR CONTRONL	HFC PCI-9074
TARJETA DE ENTRADA-SALIDA	PCI-9074-64pcs/-38pcs
Limpieza estática	Serie de STATIC-ST401A
Ordenador	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G)
Interfaz de la máquina	AOC LCD17”, ratón de Logitech
2. software
Sistema de control	Windows XP profesional (Service3, v.3244)
GUI de la operación	Windows XP inglés
El programa corrige	En línea
Sistema de Vision	Compensación del CCD AOTU
Sistema de control	Versión de F 1.2.88

Parámetros de la máquina:

Total
Dimensiones (WDH)	1220mm1380mm1240m m
Peso	450KG
Altura compensada	60~110m m
Manipulante
Tipo del motor	Serie de JiaBao
Colocación de repetibilidad	0.001m m
Zona de trabajo de AXIS (máxima)	650mm560mm50m m
Estación de trabajo
Fijación del PWB	estándar, especialización
Carga/que descarga del PWB	manual
Tamaño del PWB (máximo)	280*320m m
PWB grueso (máximo)	3.5m m
Fixturing
Rigidez fixturing	Modificado para requisitos particulares haga el accesorio
Fijación de Fixturing	maquinaria
Motor del eje
Poder	150W
Eje	60000rpm/min
Proteja	uno mismo/enfriamiento del viento
Cortador del cambio	Especialización
Encaminamiento de capacidad
Cortando la velocidad (máximo)	80mm/s
Conduciendo la velocidad (máximo)	2500mm/s
Precisión del corte	0.01m m
Sistema del vacío
Poder del vacío	3.5KW CA 380V
Vacío	plomo
Utilidades
Poder	2.0KW AC380V
Suministro de aire	4-6KG/cm2
Programación
El programa corrige	En línea
La función corrige	Línea, arco, circula, U-curva
Almacenamiento del programa	HDD
Sistema de Vision	CCD del color de SONE
compensación de la fresa	AUTO
Disposición del vacío	AUTO
Monitores de la operación
Iindicator	Estado de la máquina de Iindicator
control de la herramienta	Vida automática de la herramienta de la detección, el uso de la prueba del tiempo
Motor proteger	Tenga recalentamiento, sobrecarga, función de la protección de la baja tensión
motor sobre control cargado	Tenga sobrecarga, la línea es función de la protección de la tensión normal, baja
Tiempo usable de la herramienta	Vida automática de la herramienta de la detección,
Estadística de los datos	Modelo separado del tablero, separando cuenta, métodos de cuenta diversos
Expediente del error	El software registra automáticamente toda la memoria de las alarmas de máquinas
III. exactitud
Precisión de AXIS	0.001m m
Cortar la precisión	0.1m m
IV. seguridad
La zona de trabajo protege	Con cuatro protección sellada
Sensor de la puerta	Sensor delantero y trasero de la microconmutador de la puerta de la seguridad (opcional)
Botón de paro del exigencia

Período de garantía y alcance del servicio:

El equipo se ha eliminado errores y se ha comprobado antes de salir de la fábrica, y la compañía garantizará su uso dentro de las condiciones siguientes.

1. Período de garantía

Un año después de salir de la fábrica, el eje principal funciona con 3500 horas.

2. Alcance del servicio

Durante el período de garantía, la compañía reparará el sin fallos de la carga, pero las condiciones siguientes no serán cubiertas por la garantía.

Utilice los materiales consumibles y los componentes no especificados por la compañía.
Uso o mantenimiento incorrecto de los operadores.
Consumo normal de materiales consumibles.
Otros desastres naturales.
El color de la cáscara del equipo se descolorará naturalmente.
El cambio del calor y del ruido sin afectar a la operación normal del equipo.

Sugerencia: compruebe por favor el manual de la instrucción o entre en contacto con a nuestra compañía si usted encuentra cualquier problema que usted no entiende en el proceso real
