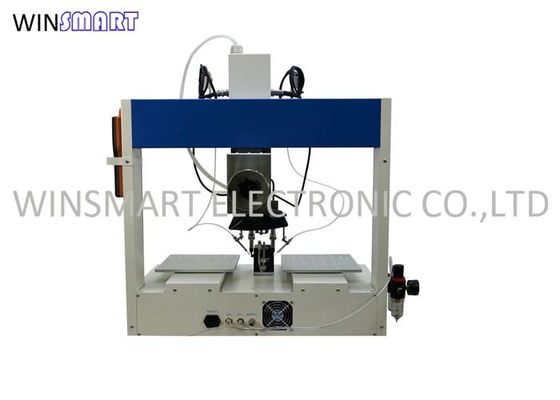

El PLC controla la máquina que suelda 110V 220V de la tira robótica del LED con el calentador de Weller

Automatización industrial del robot del LED que suelda para la tira del LED que suelda el calentador de Weller

Descripción:

la máquina que suelda de 5 ejes consiste en el anfitrión que suelda automático de la caja del PDA TV5500 + de la máquina de cinco-AXIS compuesto por enlace de comunicaciones serial entre el interfaz humano de dos, de la realización TV5500, el control de movimiento completo del anfitrión entonces y los puertos del IO y otras operaciones, consistiendo en un sistema de estilo de los puntos, máquina que suelda automática tridimensional, de alta precisión llena de cinco-AXIS. Esta máquina tiene una soldadura por puntos, la fricción que suelda, la limpieza automática y otras funciones, y tiene una corrección de posición, el bulto que corrige, órdenes de copiado, la cacerola de los gráficos, gráficos, el enfoque y funciones de colocación y otras automáticas. Además de apoyar la máquina e incorporó manualmente los coordenadas que enseñaban a coordenadas de la entrada del modo, pero también apoya gráficos de ordenador de la característica de la importación, los gráficos de ordenador se pueden convertir en ficheros del PLT o el archivo de código de G, y entonces procesado por el regulador se convierte para soldar la máquina que procesa el fichero. Cada fichero de proceso puede almacenar cientos mil puntos de proceso, ADT-8848 tiene una memoria del 16M, mientras que TV5500 tiene 128M. Este sistema también apoya las funciones de la lectura y de la escritura del disco de U, que permiten que el usuario lea y que escriba los ficheros de proceso en disco de U.

Especificaciones robóticas de la máquina que sueldan:

Características de hardware

• Conducción: motor de escalonamiento
• Eje del motor no: 5 (XYZRU)
• Repetibilidad XYZ: ±0.02mm
• Repetibilidad R: ±0.02°
• Regulador de alimentación: motor de escalonamiento
• Comunicaciones externas: RS232/USB
• Espacio de almacenamiento de fichero: Caja de enseñanza el 128M, anfitrión el 16M, la sola ocupación más grande 3M que procesa el espacio de almacenamiento de fichero (cientos mil puntos de proceso)
• Función del USB: la caja de enseñanza se puede utilizar como host USB y el esclavo, el anfitrión se puede utilizar como esclavo del USB
• Poder: CA 220V/50Hz
• Tem de trabajo.: - 5 ~ 50℃
• Tem del almacenamiento.: - 30℃ ~ 70℃
• Humedad de trabajo: el 20% ~ el 90%
• Humedad del almacenamiento: el 10% ~ el 95%

Características del programa:

• Los parámetros de sistema, parámetros de los vendedores pueden ser contraseña protegida.
• Interpolación linear de espacio-AXIS de la ayuda, interpolación del eje de rotación de la antorcha.
• El uso de anticipa algoritmo, velocidad de la esquina lisa automática.
• La característica de la importación de los gráficos de ordenador de la ayuda puede importar ficheros del PLT y el fichero del G-código.
• La función de la histéresis de la trayectoria y la función de alimentación cerrada avanzada, solucionan problemas para comenzar y para terminar del montón de la lata.
• Instrucción rica de los deportes y sistema de instrucción auxiliar.
• Los ficheros convenientes y amistosos de la enseñanza y el corregir, y proporcionan bulto corrigen, los órdenes de la copia, cacerola de los gráficos, los gráficos que escalan, prendedero automático, cancelación a granel, y otras características que corrigen avanzadas.
• Representación gráfica, puede ser exhibición muy intuitiva que procesa formas gráficas del fichero.
• Trayectoria de proceso dinámica en tiempo real de la exhibición.
• Sistema de ayuda conveniente, en cualquier interfaz, cambio de la prensa + llave F1 para invocar el archivo de ayuda.
• El modo de proceso apoya proceso circular, un solo proceso, el proceso automático, el proceso de un solo paso, el etc.

Uso robótico de la máquina que suelda:
