Cortadora del laser del PWB de Burr Free No Contact 3m m

Cortadora del laser del PWB de Burr Free No Contact 3m m

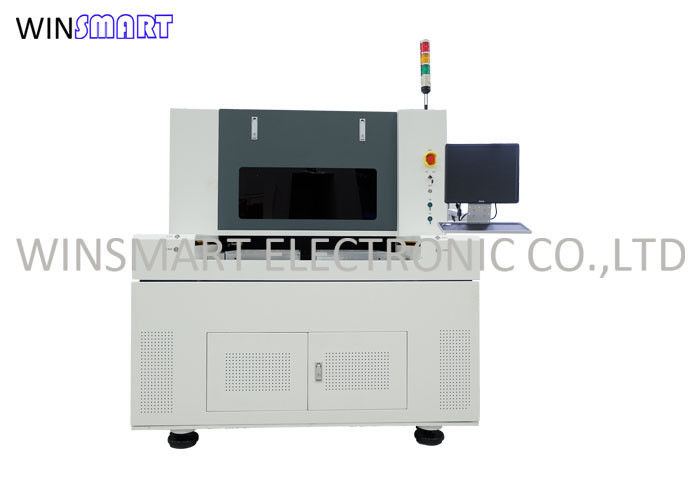

Burr Free No Contact 3mm PCB Laser Cutting Machine
Cortadora del laser del PWB de Burr Free No Contact 3m m Cortadora del laser del PWB de Burr Free No Contact 3m m

Ampliación de imagen :  Cortadora del laser del PWB de Burr Free No Contact 3m m

Datos del producto:
Lugar de origen: China
Nombre de la marca: Winsmart
Certificación: CE
Número de modelo: SMTL350
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: USD1-150K/set
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 5-30 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 100 sistemas por mes

Cortadora del laser del PWB de Burr Free No Contact 3m m

descripción
espesor de placa de circuito impreso: 0,1-3 mm Láser: Según el requisito de los clientes
Nuevo: 100% Accesorio: personalizado
Mesas: 2 Nombre: Máquina de corte láser de PCB
Alta luz:

cortadora del laser del PWB de 3m m

,

Cortadora del laser del PWB de Burr Free

,

Ninguna máquina del PWB Depaneling del laser del contacto

Velocidad de escaneo de la cortadora de PCB láser 2500 mm / s y campo de 40x40 mm





Función de la máquina de corte por láser de PCB:

El equipo se utiliza principalmente en el corte de materiales 5G como CCM/COB/LCP/MPI/COF/cop/pi/CPI en electrónica de consumo.El equipo integra un sistema de procesamiento óptico de alta velocidad y alta precisión, un proceso independiente y un sistema de optimización de la ruta de procesamiento, que puede cortar con precisión la forma y controlar la mitad de la profundidad de corte.La aplicación de láser ultravioleta de pulso ultracorto ha mejorado en gran medida la calidad de procesamiento de los productos.



Introducción de la máquina de corte por láser de PCB:

La estructura de pórtico y el diseño de la trayectoria de la luz voladora facilitan la conexión a la línea de producción.Se puede equipar con un especial

carga y descarga del sistema EN LÍNEA de acuerdo con las necesidades de producción para realizar la producción automática y mejorar en gran medida la eficiencia de la producción. Es un dispositivo diseñado para el procesamiento de FPC y PCB.El modo de trabajo de la máquina de corte ordinaria puede realizar la operación de la línea de montaje y la producción de doble estación, el diseño del modelo inteligente, el sistema de ruta óptica cerrada puede procesar productos dentro de 450, que se pueden separar en un rango de plataforma doble 200, está hecho a medida para procesamiento de FPC y PCB.



Características de la máquina cortadora de PCB láser:

1. Controle de manera efectiva el efecto del calor de procesamiento y mejore el colapso del borde y el efecto térmico del producto

2. Láser de alta calidad, procesamiento sin contacto, sin rebabas ni rebabas después del corte

3. El sistema de proceso maduro puede calcular y segmentar con precisión los gráficos, y realizar el proceso de procesamiento de parámetros y procesamiento de gráficos

4. Campos de aplicación: pcb/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp, etc.



Especificación de la máquina de corte por láser de PCB:

Láser ultravioleta, picosegundo
Longitud de onda láser 355nm
Fuente láser Opcional
Precisión de posicionamiento de la mesa de trabajo del motor lineal ±3μm
Precisión de repetición de la mesa de trabajo del motor lineal ±2μm
Campo de trabajo efectivo 350 mm x 400 mm (mesas gemelas)
Velocidad de escaneo 2500 mm/s (máx.)
Campo de trabajo 50mmх50mm



Ventajas de la máquina cortadora de PCB por láser:

Los láseres realizan cortes limpios, sin rebabas y precisos contra el borde de los circuitos y otros componentes importantes, lo que mejora la flexibilidad general del diseño sin dañar el sustrato.Debido a que no tiene que volver a pedir piezas o afilar brocas y cuchillas, los sistemas láser también son más rentables.
