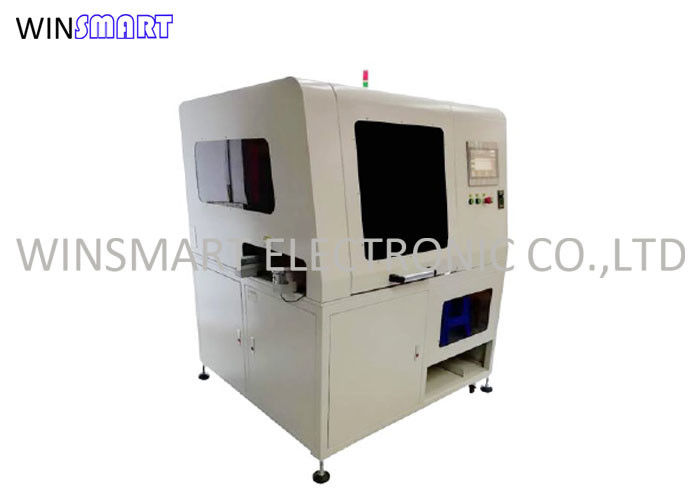

Máquina de despanelización de PCB FR4 totalmente automática con mesa de trabajo giratoria

Despanelizador de PCB automático completo Introducción:

1Este depanelizador de PCB puede mejorar aún más la calidad del depanelamiento.

2. Puede realizar V-groove XY de corte automático de dos vías, cortando aluminio y FR4 tableros sin burr, puede conectar la línea de montaje para darse cuenta de depaneling totalmente automático,No hay necesidad de poner manualmente el tablero, sustituir directamente la matriz de corte y la boquilla de succión al reemplazar el producto.

Funciones del despanelizador de PCB automático completo:

1El depanilizador se utiliza para el depanilamiento de placas de PCB.

2Tiene las funciones de alimentación automática y carga automática, y la máquina es fácil de operar.

3El ajuste de cada parámetro garantiza la consistencia de la alimentación de la placa y el despegue de la placa.

4Utilizando Mitsubishi PLC y pantalla táctil de Taiwán, la interfaz de operación es simple.

5Eficiencia: 15 s/pc (150x150 mm, 8 juegos de cuchillas).

Características del despanelizador de PCB automático completo:

1Se puede dividir automáticamente un solo grupo de cortadores múltiples y se pueden fabricar diferentes cortadores según los diferentes productos.

2Equipado con una cubierta acrílica para garantizar la seguridad.

3La parte de control eléctrico se puede seleccionar en la interfaz hombre-máquina, conveniente para abrir o proteger.

4Hay una bandeja de recogida de polvo debajo del molde del cuchillo.

5Adopta el marco de soldadura cuadrado, placa de sellado de chapa de metal, pintura de acero horneado en la superficie.

6- Adecuado para todos los paneles de ranura en V.

Especificación del despanelizador de PCB automático completo:

Proceso de corte del despanelizador de PCB automático completo:

1La máquina está equipada con una matriz de corte para el cortador inferior, el PCB del mecanismo de la placa superior se envía a la pista predeterminada, el manipulador se mueve,y utiliza la boquilla de vacío para transportar el PCB a la matriz de corte.

2Después de que el PCB se coloca en la matriz del cortador, se mueve a la posición de corte. El cortador circular corta el PCB. Después de cada corte, la matriz del cortador inferior se mueve a la posición de corte nuevamente.Después de que todas las líneas de ranura en V en la dirección X se cortan, la plataforma de rotación automática gira 90 grados para cortar en la dirección Y.

3Después de que la máquina corta el PCB, la matriz de corte sale, el manipulador se mueve, aspira el PCB individual y el borde de desecho al mismo tiempo, mueve el marco de desecho para depositar los desechos,y luego se mueve las tablas individuales a la bandeja del mecanismo receptor para colocar el producto y enviarlo lejos por la línea de transporte.

4Hay una aspiradora debajo del corte de la máquina para absorber el polvo.

Detalles completos del despanelizador de PCB automático:
