Datos del producto:
|
| Aprobación CE: | Sí | Original: | 100% nuevo |
|---|---|---|---|
| Voltaje: | 220V/110V | Panel mínimo: | 122x12mm |
| Panel máximo: | 300x300mm | Nombre: | Separador de PCB en línea |
| Alta luz: | Separador en línea del PWB,Separador del PWB del control del PLC de Mitsubishi,1800W cortador del PWB Depaneling |
||

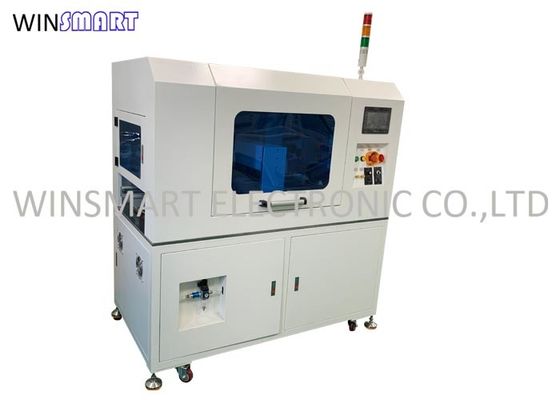

Máquina separadora de PCB en línea multifunción para corte en V y separación de paneles de PCB con lengüeta
Funciones del separador de PCB en línea:
1. Esta máquina se utiliza para el despanelado de placas de circuito impreso después del insertador.
2. Tiene las funciones de alimentación automática y carga automática, y la máquina es fácil de operar.
3. La configuración de cada parámetro asegura la consistencia de la alimentación del tablero y el despanelado del tablero.
4. Se utiliza un motor paso a paso de precisión y componentes neumáticos SMC, con alta repetibilidad.
5. Usando Mitsubishi PLC y pantalla táctil de Taiwán, la interfaz de operación es simple.
6. Eficiencia: 15s / PC (150x150mm, 8 juegos de cuchillas).
7. Sensores de seguridad en zona de trabajo.
Características del separador de PCB en línea:
1. Un solo grupo de cortadores múltiples se puede dividir automáticamente y se pueden fabricar diferentes cortadores de acuerdo con diferentes productos.
2. Equipado con cubierta acrílica para garantizar la seguridad.
3. La parte de control eléctrico se puede seleccionar en la interfaz hombre-máquina, conveniente para abrir o proteger.
4. Hay una bandeja colectora de polvo debajo del molde del cuchillo.
5. Adopte un marco de soldadura cuadrado, placa de sellado de chapa, pintura de acero horneada en la superficie.
6. Adecuado para todos los paneles con ranura en V.
7. Material de depanelado: FR, aluminio
Proceso de corte del separador de PCB en línea:
Paso 1: El mecanismo de la placa superior envía la PCBA a la pista predeterminada, la pista de transporte envía la PCBA a la parte superior de la cuchilla recta inferior, la cuchilla recta inferior se eleva, la cuchilla recta superior se mueve y corta en la dirección Y hasta que todo V se cortan las líneas de puntuación en la dirección Y.
Paso 2: Las placas separadas cortadas por la dirección Y fluyen hacia múltiples grupos de múltiples cortadores a través de la pista, y el corte de PCB en la dirección X se termina al mismo tiempo.
Paso 3: El PCB separado individual cae sobre la cinta transportadora de descarga y fluye hacia la estación de trabajo trasera.
Paso 4: Hay una aspiradora debajo del troquel de corte de la máquina para absorber el polvo.
Detalles del separador de PCB en línea:
Especificación del separador de PCB en línea:
| Dimensión de la máquina | Nombre | Separador de PCB de corte en V en línea |
| Dimensión | 1500*800*1500mm | |
| Peso | 600kg | |
| Color | Blanco | |
| Requisitos de uso | Fuente de alimentación | CA220V, 1800W |
| Suministro de aire | 0.6MPa | |
| Ambiente | Limpie y seque, evite la humedad o las altas temperaturas. | |
| Distancia mínima entre el componente y la línea de puntuación | 1,5 mm | |
| Gama de paneles de PCB | 12x12mm – 300x300mm | |
| Ajuste de la puerta de alimentación | Parte delantera fija, parte trasera ajustable | |
| Altura máxima del componente | Superior 35 mm, inferior 20 mm | |
| Software | SOCIEDAD ANÓNIMA | Marca local |
| Ajuste de parámetros | Ajuste en pantalla táctil | |
| Almacenamiento | Disponible para 50 programas | |
| Pantalla táctil | Marca de Taiwán | |
| Sensor | Omron | |
| Especificaciones de la hoja | Material | Japón alto acero |
| Ángel | 10-30 grados | |
| Toda la vida | 3,000,000 veces | |
| Precisión del molde del cuchillo | 0,1 mm | |
| Reemplace el tiempo del molde del cuchillo | 60 minutos | |
| Otra función | Protección de operación incorrecta | sensores, programas |
| Protección segura | Interruptor de parada de emergencia | |
| Función de corte de energía y gas | Sí | |
| Función de autocomprobación | Monitoreo de tiempo de arranque, monitoreo de capacidad, información de fallas de equipos y sistema de exclusión automática |
