Datos del producto:
|
| Color: | Blanco | Grueso del PWB: | 0.8-3.0m m |
|---|---|---|---|
| Uso: | El panel de la etiqueta PCBA | Precisión del corte: | ±0.05mm |
| Tamaño máximo del PWB: | 280x320m m | Aspirador: | 3HP/2.2KW |
| Pedazo de la encaminamiento: | Diámetro 0.8-2.5m m | Manual del usuario: | 1pc |
| instalación in situ: | Sí | Nombre de producto: | Máquina automática del router del PWB |
| Alta luz: | máquina gruesa del router del PWB de 3.0m m,Fresadora del PWB del CNC 2.2KW,fresadora del PWB del CNC 80mm/S |
||

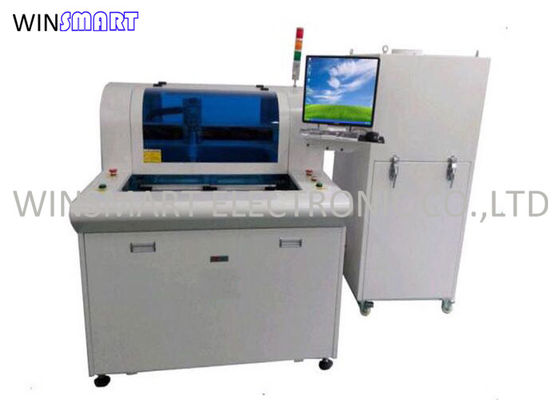

Separador automático del PWB de la fresadora del PWB del CNC de la máquina del router del PWB
Características automáticas de la máquina del router del PWB:
1. la imagen del encabritado 1.X10 hace easier&increase programado la exactitud del ajuste del punto.
2. La tabla de desplazamiento dos proporciona simultáneamente el movimiento de entrada y salida para reducir la época de tachuela para una mejor productividad.
3. La imagen AUTO de la compensación system.CCD de la MARCA podría check&simulate la trayectoria o encaminamiento para reducir error innecesario antes del corte.
4. Tiene encaminamiento de la comprobación del tiempo de la vida y del sistema de alarma mordidos para recordar al operador cambiar el encaminamiento de pedazos cuando acaba el corte del 120M. Y el encaminamiento del pedazo primeros 2m m cortó el primer punto que molía, centro 2m m cortó el segundo punto que molía, 2m m pasados cortó el tercer punto que molía para aumentar su tiempo de la vida.
Especificación automática de la máquina del router del PWB:
| I. Hardware | |
| EJE | Eje del lucero del alba (opcional) |
| CCD | Línea cámaras industriales de Sony 520 |
| LENTE | Computar EX2C |
| Tornillo | Importaciones del tornillo de la bola de tierra de la precisión de TBI |
| Guía | HIWIN que ensancha el carril de guía linear importado |
| MOTOR | Serie de JiaBao LCF |
| TARJETA DE LA ENTRADA-SALIDA CONTRONL | HFC PCI-9074 |
| TARJETA DEL CONDUCTOR CONTRONL | HFC PCI-9074 |
| TARJETA DE ENTRADA-SALIDA | PCI-9074-64pcs/-38pcs |
| Limpieza estática | Serie de STATIC-ST401A |
| Ordenador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Interfaz de la máquina | AOC LCD17”, ratón de Logitech |
| 2. software | |
| Sistema de control | Windows XP profesional (Service3, v.3244) |
| GUI de la operación | Windows XP inglés |
| El programa corrige | En línea |
| Sistema de Vision | Compensación del CCD AOTU |
| Sistema de control | Versión de F 1.2.88 |
Parámetros automáticos de la máquina del router del PWB:
| Total | |
| Dimensiones (W*D*H) | 1220mm*1380mm*1240m m |
| Peso | 450KG |
| Altura compensada | 60~110m m |
| Manipulante | |
| Tipo del motor | Serie de JiaBao |
| Colocación de repetibilidad | 0.001m m |
| Zona de trabajo de AXIS (máxima) | 650mm*560mm*50m m |
| Estación de trabajo | |
| Fijación del PWB | estándar, especialización |
| Carga/que descarga del PWB | manual |
| Tamaño del PWB (máximo) | 280*320m m |
| PWB grueso (máximo) | 3.5m m |
| Fixturing | |
| Rigidez fixturing | Modificado para requisitos particulares haga el accesorio |
| Fijación de Fixturing | maquinaria |
| Motor del eje | |
| Poder | 150W |
| Eje | 60000rpm/min |
| Proteja | uno mismo/enfriamiento del viento |
| Cortador del cambio | Especialización |
| Encaminamiento de capacidad | |
| Cortando la velocidad (máximo) | 80mm/s |
| Conduciendo la velocidad (máximo) | 2500mm/s |
| Precisión del corte | 0.01m m |
| Sistema del vacío | |
| Poder del vacío | 3.5KW CA 380V |
| Vacío | plomo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suministro de aire | 4-6KG/cm2 |
| Programación | |
| El programa corrige | En línea |
| La función corrige | Línea, arco, circula, U-curva |
| Almacenamiento del programa | HDD |
| Sistema de Vision | CCD del color de SONE |
| compensación de la fresa | AUTO |
| Disposición del vacío | AUTO |
| Monitores de la operación | |
| Iindicator | Estado de la máquina de Iindicator |
| control de la herramienta | Vida automática de la herramienta de la detección, el uso de la prueba del tiempo |
| Motor proteger | Tenga recalentamiento, sobrecarga, función de la protección de la baja tensión |
| motor sobre control cargado | Tenga sobrecarga, la línea es función de la protección de la tensión normal, baja |
| Tiempo usable de la herramienta | Vida automática de la herramienta de la detección, |
| Estadística de los datos | Modelo separado del tablero, separando cuenta, métodos de cuenta diversos |
| Expediente del error | El software registra automáticamente toda la memoria de las alarmas de máquinas |
| III. exactitud | |
| Precisión de AXIS | 0.001m m |
| Cortar la precisión | 0.1m m |
| IV. seguridad | |
| La zona de trabajo protege | Con cuatro protección sellada |
| Sensor de la puerta | Sensor delantero y trasero de la microconmutador de la puerta de la seguridad (opcional) |
| Botón de paro del exigencia |
La máquina automática del router del PWB soluciona debajo de puntos del dolor:
Los puntos actuales del dolor hechos frente por empresas de fabricación están como sigue
1. la producción diaria es larga, ineficaz y lenta.
2. Es difícil controlar el proceso de producción y mejorar la calidad de la producción y del servicio.
3. viejos métodos de producción, capacidad de producción baja, mal calidad y alta tarifa de la denuncia del cliente.
4. alto coste de empleo y falta de mano de obra seria.
5. falta de equipo de producción eficaz, porque la calidad de los productos no es en el lugar, dando por resultado las pérdidas del proyecto, afectando a competitividad de la marca.
