Datos del producto:
|
| PWB: | FR4, FPC | Laser: | ULTRAVIOLETA |
|---|---|---|---|
| Nuevo: | 100% | Accesorio: | Modificado para requisitos particulares |
| CE: | Aprobación | Nombre: | Fabricantes de la máquina de SMT |
| Alta luz: | Máquina de SMT del cortador del laser del PWB,Mini cortador ULTRAVIOLETA del laser del PWB,máquina de 300x300m m SMT |
||

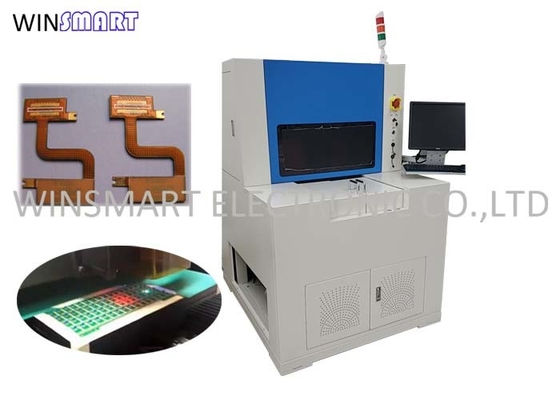

mini fabricantes ULTRAVIOLETA de la máquina de SMT del cortador del laser del PWB de 300x300m m
Descripción del cortador del laser del PWB:
El cortador del laser del PWB es utilizado principalmente en el corte FPC/PWB/MAZORCA/LCP/MPI/COF/poli/pi/CPI en productos electrónicos de consumo por fuente de láser de estado sólido. El equipo integra el sistema de proceso óptico de alta velocidad y de alta precisión, el proceso independiente y el sistema de la optimización de la trayectoria de proceso, que pueden cortar exactamente la forma y controlar la media profundidad de corte. El uso del laser ultravioleta del pulso ultra corto ha mejorado grandemente la calidad de proceso de productos. Es una manera sin contacto, sin la tensión que corta mecánica.
Características del cortador del laser del PWB:
1. Controle con eficacia el efecto de calor de proceso, y mejore el hundimiento del borde y el efecto termal del producto.
2. Laser de alta calidad, ningún contacto que procesa, ningunas rebabas y rebabas después de cortar.
3. El sistema de proceso maduro puede calcular y dividir exactamente los gráficos en segmentos, y realiza el proceso de los parámetros de proceso y proceso de gráficos
4. Campos del uso: PWB/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp, etc
Especificaciones del cortador del laser del PWB:
| Laser | laser ULTRAVIOLETA de estado sólido |
| Longitud de onda del laser | 355nm |
| Fuente de laser | 15W@30KHz ULTRAVIOLETA |
| Colocación de la precisión | ±2μm |
| Precisión de la repetición | ±1μm |
| Zona de trabajo | 300mmx350m m (adaptable) |
| Velocidad de exploración | 2500mm/S |
| Cortar velocidad | Menos 2500mm/S |
| Cortar la trayectoria | Línea, curva, círculo, extranjero |
| Presión de aire | 0.6-0.8MPa |
| Dimensión | 1250x1250x1740m m |
| Peso | 1500kgs |
Ventajas del cortador del laser del PWB:
1. Ningún polvo, bueno a la conductividad del PWB.
2. Ninguna tensión, ±5μm que corta la precisión
3. fichero del gerber de la importación para la operación fácil
4. el extranjero/la línea corte está disponibles
5. Filo sin contacto, liso
Desventajas que cortan mecánicas:
1. Más polvo, afecta a conductividad
2. Tiene cortar la tensión, daño de la causa al PWB
3. necesidad de substituir los cortadores
4. No puede hacer el corte extranjero
5. fácil derrumbarse
Accesorio del cortador del laser del PWB:
