Datos del producto:
|
| tarjeta de circuito impreso: | FR4, FPC | Láser: | ultravioleta |
|---|---|---|---|
| Condición: | Hecho en China, Nuevo | Accesorio: | personalizado |
| Informe CE: | Previsto | Nombre: | Máquina de PCB láser |
| Alta luz: | No entre en contacto con la máquina del PWB del laser,Máquina ultravioleta de estado sólido del PWB del laser,máquina del PWB Depaneling del laser 355nm |
||

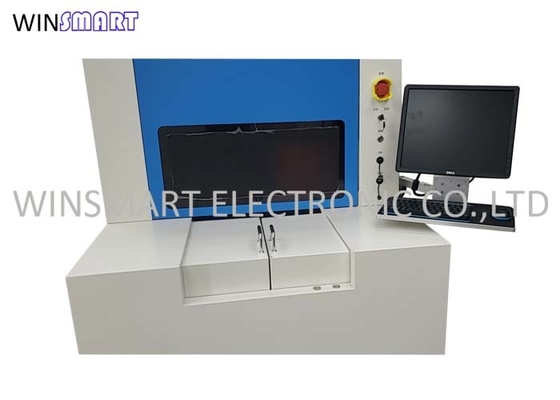

Máquina de PCB láser de precisión de corte sin contacto ± 2 μm Depaneling PCB
Ventajas de la máquina de PCB láser:
Sin polvo, buena conductividad para PCB.
Sin estrés, precisión de corte de ±5 μm
Podría importar un archivo gerber para una fácil operación
El corte de línea/alienígena está disponible
Filo de corte suave y sin contacto
Principio de funcionamiento de la máquina PCB láser:
PCB/FPC de alimentación manual/automática en la plataforma -> FPC de adsorción al vacío/PCB de reparación de accesorios personalizados -> Puntos de marca de escaneo del sistema CCD de la cámara -> Posicionamiento automático -> Ejecución del programa -> Corte por láser -> Colección de PCB/FPC individual separada.
Características de la máquina PCB láser:
Controle efectivamente el efecto del calor de procesamiento y mejore el colapso del borde y el efecto térmico del producto.
Láser de alta calidad, procesamiento sin contacto, sin rebabas y rebabas después del corte.
El sistema de proceso maduro puede calcular y segmentar con precisión los gráficos, y realizar el proceso de procesamiento de parámetros y gráficos
Campos de aplicación: pcb/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp, etc.
Especificaciones de la máquina PCB láser:
| Láser | láser UV de estado sólido |
| Longitud de onda láser | 355nm |
| Fuente láser | ULTRAVIOLETA 15W@30KHz |
| Precisión de posicionamiento | ±2μm |
| Precisión de repetición | ±1 μm |
| Área de trabajo | 300 mm x 350 mm (personalizable) |
| Velocidad de escaneo | 2500 mm/segundo |
| Velocidad cortante | Menos 2500 mm/s |
| Ruta de corte | Línea, Curva, Círculo, Alien |
| Presión del aire | 0.6-0.8MPa |
| Dimensión | 1250x1250x1740mm |
| Peso | 1500kg |
