Datos del producto:
|
| PWB: | FR4, MCPCB | Max Component: | altura de 10m m |
|---|---|---|---|
| Voltaje: | 220V/110V | Cantidad de la cuchilla: | 6PCS |
| Plataforma: | los 2.4M (podría ser modificado para requisitos particulares) | Nombre: | Máquina multi del cortador |
| Alta luz: | Máquina multi del cortador del PWB Depanel,1200m m LED pela la máquina multi del cortador,FR4 V cortó la máquina del PWB Depaneling |
||

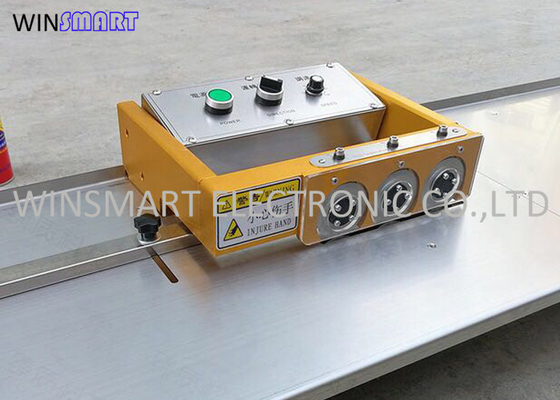

PWB multi Depaneler 2000pcs/hour de la máquina del cortador para las tiras de 1200m m LED
Principio de funcionamiento multi de la máquina del cortador:
Es un grupo integrado por una cuchilla superior y una más baja, y es también una unidad que corta. Hay A, B, C, tres grupos. El proceso entero del corte se divide en tres etapas del grupo una cuchilla que cortó al tablero del 40% entonces al cuchillo de la cuchilla del grupo B cortó con el corte del surco por el grupo A para terminar otro último el 20% del 40% .the sea cortada la cuchilla y acabando del grupo C.
Características multi de la máquina del cortador:
1. Minimice la tensión que corta interna para evitar fenómeno de la grieta de la lata.
2. Mejore la cuchilla más baja podría solucionar el recorte de los tableros con el v-corte del salto
3. ¡Operador a toda prueba! Actúe con seguridad
4. El panel completamente - funcional, flexible
5. Opcional equipado de la banda transportadora
6. Puede solucionar a tableros con el grueso de 1,0 milímetros más bajos del v-corte cortando
7. el equipo de la guía del V-surco puede ajustar verticalmente el las tres cuchillas superiores a más rápidamente y más fácil a diversos tableros convenientes del grueso
8. La distancia superior de la cuchilla se puede ajustar verticalmente
9. Las cuchillas circulares pueden ser reutilización después de re-grinded
Especificación multi de la máquina del cortador:
| Modelo | SMTD3 |
| Dimensión de la máquina | 400x400x330m m |
| Dimensión de la plataforma | 2400x300x200m m |
| Max Cutting Length | Ningún límite |
| Material del PWB | FR4, MCPCB, tableros de cobre |
| Cortar velocidad | 0-500mm/s |
| Grueso del PWB | 0.6-3m m |
| Poder | 220/110V |
| Peso de la máquina | 44kgs |
| Dimensión de madera del caso | el 116x67x58cm |
| Peso bruto | 76kgs |
Parámetros multi de la máquina del cortador
|
|
: > 0.25m m B: 1.0m m (máximo) Cortador estándar: C2: ≧2mm C1: ≧2mm Θ: ≧200 Los cortadores pueden ser cliente hicieron
|
| Longitud que corta máxima (milímetros) | ilimitado |
| Velocidad (mm/sec) | ajustable |
| Fuente de alimentación (VAC) | 220/110 |
| Peso (kilogramos) | 48 |
| Altura componente (milímetros) | ≤8 |
| Poder | CA 220V/50HZ |
| Cortar grueso | 0.5-3.0m m |
