Datos del producto:
|
| espesor de placa de circuito impreso: | 0,8-1,2 mm | Certificado CE: | aprobación |
|---|---|---|---|
| Voltaje: | 220V/110V | multicuchillas: | 3-20 juegos |
| Garantía: | 12 meses | Nombre: | Depaneler de PCB de cuchillas múltiples con corte en V |
| Alta luz: | PWB de hojas múltiples Depaneler,PWB plano Depaneler de la banda transportadora,500mm/s V cortó la máquina del PWB Depaneling |
||

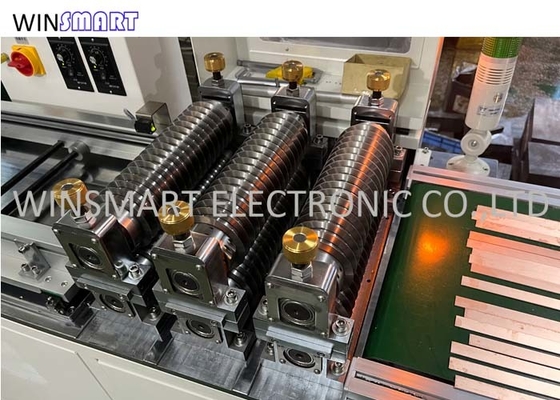

El despanelador de PCB de cuchillas múltiples con corte en V de banda transportadora plana mejora 10 veces la productividad
Introducción al despanelador de PCB de múltiples hojas:
Las fábricas de industrias LED rompen manualmente las placas de PCB que requieren mucha mano de obra, y el filo no es bueno, algunos componentes deben dañarse durante la ruptura manual.Con el fin de resolver este problema, los fabricantes de separadores de PCB fabrican máquinas profesionales de corte de tiras de LED en los últimos años.
La depaneladora de placas de circuito impreso multihojas es una de estas máquinas, que podría mejorar 10 veces la productividad.Para las tablas FR4, es suficiente usar juegos de 2 cuchillas superiores y 2 juegos de cuchillas inferiores.Para las placas MCPCB, es necesario utilizar los 3 juegos de cuchillas superiores y los 3 juegos de cuchillas inferiores.Nombremos A, B, C para los 3 juegos de cuchillas, el primer juego de cuchillas A cortando el 30 % de la red, el segundo juego de cuchillas B cortando el 30 % de la red, y el último juego de cuchillas cortando el 40 % de la red para terminar todo el corte.Después del corte, el borde de la PCB está limpio y sin rebabas, la calidad del producto mejora mucho.La máquina es una buena ayuda para los fabricantes de LED.
Características del depanelador de PCB de múltiples hojas:
1. Puede cortar muchas tablas con varios juegos de cuchillos al mismo tiempo.
2. El volante de la cuchilla es ajustable en su conjunto de 0 a 5 mm.
3. La distancia entre las cuchillas también es regulable, satisfaga el corte del ancho de PCB de 15 mm a 20 mm
4. La hoja está hecha de material de acero de alta precisión y alta velocidad importado de Japón, que es duradero y tiene una larga vida útil.
5. Es conveniente ajustar la velocidad de corte a través de la perilla giratoria
6. Sin límites de longitud de corte.
7. Rango de espesor de PCB: 0,8-3,5 mm
8. Con una línea de cinta transportadora, la PCB separada se puede enviar directamente para reducir la recogida y colocación.
9. La máquina adopta cuchillas múltiples para separar tableros con una operación simple y alta eficiencia.
Especificación de depaneler de PCB de cuchillas múltiples:
| Longitud máxima de corte | Sin límite |
| Longitud mínima de corte | 100 mm |
| Ancho máximo del panel | 220 mm |
| Ancho de corte personalizado | 300 mm |
| Ancho mínimo de PCB | 8 mm |
| Grosor de placa de circuito impreso | 0,8-3,5 mm |
| Velocidad de alimentación | 0-500 mm/s |
| Tem. de trabajo | 10-35 ℃ |
| Material de la hoja (función de bloqueo automático) | Acero importado de alta precisión. |
| Almacenar tem. | -20-50 ℃ |
| Voltaje | 110-220V |
| Dimensión | 2160*570*1050mm |
