Datos del producto:
|
| Cortar la precisión: | ±5μm | Tensión mecánica: | No |
|---|---|---|---|
| Zona de trabajo: | 300x300m m | Gama de la exploración: | 40x40m m |
| Marca del laser: | Optowave | Conexión del PWB: | V-corte, juntas que muelen |
| Material del PWB: | PWB de la flexión, FR4 | Nombre: | Cortadora ULTRAVIOLETA del laser |
| Alta luz: | Cortadora ULTRAVIOLETA del laser 15W,Cortadora ULTRAVIOLETA del laser del PWB de la flexión,Máquina del PWB Depaneling de la cabeza del laser de Optowave |
||

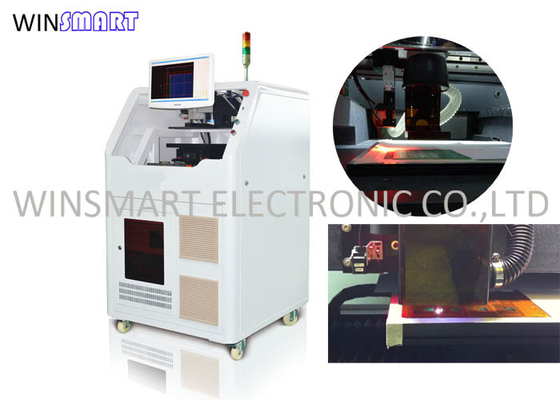

Cortadora ULTRAVIOLETA del laser del PWB de 15W Optowave del laser de la flexión económica de la cabeza
Cortadora ULTRAVIOLETA del laser Instroduction:
Este equipo del laser Depaneling del PWB se integra con alto-estabilidad y el laser ULTRAVIOLETA del mejor funcionamiento
generador.
Este equipo entrega el gran foco de la zona de trabajo, el ratio de la distribución de poder y el pequeño afecto termal que da pequeña anchura de corte y alta calidad que corta durante el proceso.
Con la tabla y el módulo de control con dos ejes sofisticados del lazo cerrado, asegura el corte rápido mientras que mantiene la magnitud del micrón de precisión con la tecnología moderna del uso de la captura de los sensores de posición y de la imagen del CCD.
Los sistemas del laser el depaneling y del singulation del PWB están ganando renombre-especial como complejidad de la placa de circuito y los ratios del componente continúan subiendo. Las microelectrónicas y los fabricantes del aparato médico requieren tolerancias cercanas y ruina-este mínimo es donde la tecnología láser brilla
Descripción ULTRAVIOLETA de la cortadora del laser:
El corte del laser ahora está siendo ofrecido como método adicional por algunos fabricantes.
El laser ULTRAVIOLETA depaneling hace uso de una longitud de onda de 355 nanómetro (ultravioleta), diodo-bombeada, fuente de laser. En esta longitud de onda el laser es capaz de cortar, de la perforación y de la estructuración en los substratos rígidos y de la flexión del circuito. El de rayo láser, capaz de las anchuras cortadas debajo los 25μm, es controlada por de alta precisión, espejos de la galvo-exploración con exactitud de repetición +/- del μm 4.
Una variedad de materiales del substrato se pueden cortar con una fuente de laser ULTRAVIOLETA incluyendo FR4 y FPC.
Especificación ULTRAVIOLETA de la cortadora del laser:
| Laser | De c4q conmutado diodo-bombeada todo el laser ULTRAVIOLETA de estado sólido |
| Longitud de onda del laser | 355nm |
| Fuente de laser | Optowave 15W@30KHz ULTRAVIOLETA |
| Colocación de la precisión de la mesa de trabajo del motor linear | ±2μm |
| Precisión de la repetición de la mesa de trabajo del motor linear | ±1μm |
| Campo de trabajo eficaz | 300mmx300m m (adaptable) |
| Velocidad de exploración | 2500mm/s (máximo) |
| Campo de trabajo | 40mmх40m m |
Ventajas ULTRAVIOLETA de la cortadora del laser:
Exactitud, precisión, tensión mecánica, más de alta calidad bajos de cortes, costes más bajos de los útiles y contorno y capacidades flexibles del corte.
