Datos del producto:
|
| Condición: | Nuevo | Material del PWB: | FR4, aluminio |
|---|---|---|---|
| Grueso del PWB: | 0.8-3.0m m | Vídeo de la inspección: | Proporcionado |
| Cortar la precisión: | ±0.05mm | Informe de prueba: | Proporcionado |
| Zona de trabajo: | Dual, 320x320m m | Cortar velocidad: | 1-100mm/s |
| Limpiador: | Sistema superior e inferior opcional del vacío | Nombre de producto: | Máquina del router del PWB de la fresa de PCBA |
| Alta luz: | Máquina móvil del router del PWB de la electrónica,Máquina automática del router del PWB del CCD,Cortadora de la fresa de PCBA |
||

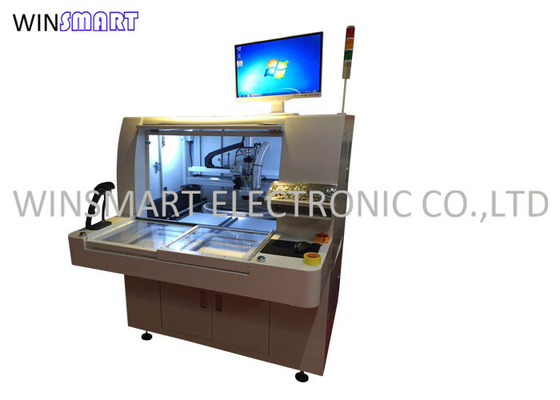

Máquina móvil automática del router del PWB de la electrónica de la cortadora de la fresa del CCD PCBA
Descripción de la máquina del router del PWB de la fresa de PCBA:
Un router de Depaneling es una máquina similar al router de madera.
Utiliza un pedazo del router para moler el material del PWB. La dureza del material del PWB agota el pedazo, que se debe substituir periódicamente.
La encaminamiento requiere que los solos tableros estén conectados usando etiquetas en un panel.
El pedazo muele el material entero del cuadro.
Produce mucho polvo que tenga que ser limpiado con la aspiradora.
Es importante que el sistema del vacío sea caja fuerte del ESD.
También el fixturing del PWB debe ser apretado - generalmente se utiliza una plantilla de aluminio o un sistema de la tenencia del vacío.
Características de la máquina del router del PWB de la fresa de PCBA:
Este sistema tiene tablas de la dos-diapositiva para la producción en grandes cantidades. Y tiene tensión más baja para proteger PCBA para asegurar el filo liso.
El motor y el eje importados se utiliza para el propósito sin ruido.
El sytem de limpieza opcional del vacío superior e inferior está disponible para los requisitos de diversos clientes.
Sistema de alta calidad del CCD para asegurar el corte exacto.
La programación fácil y simple, el encaminamiento de pedazos y cortar velocidad es ajustables.
Especificaciones de la máquina del router del PWB de la fresa de PCBA:
| Total | |
| Dimensiones (W*D*H) | 1250mm*1650mm*1450m m |
| Peso | 750KG |
| Altura compensada | 60~110m m |
| Manipulante | |
| Tipo del motor | Serie de JiaBao |
| Colocación de repetibilidad | 0.001m m |
| Zona de trabajo de AXIS (máxima) | 650mm*560mm*50m m |
| Estación de trabajo | |
| Fijación del PWB | estándar, especialización |
| Carga/que descarga del PWB | manual |
| Tamaño del PWB (máximo) | 320*320m m |
| PWB grueso (máximo) | 5m m |
| Fixturing | |
| Rigidez fixturing | Modificado para requisitos particulares haga el accesorio |
| Fijación de Fixturing | maquinaria |
| Motor del eje | |
| Poder | 150W |
| Eje | 60000rpm/min |
| Proteja | uno mismo/enfriamiento del viento |
| Cortador del cambio | Especialización |
| Encaminamiento de capacidad | |
| Cortando la velocidad (máximo) | 80mm/s |
| Conduciendo la velocidad (máximo) | 2500mm/s |
| Precisión del corte | 0.01m m |
| Sistema del vacío | |
| Poder del vacío | 3.5KW CA 380V |
| Vacío | plomo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suministro de aire | 4-6KG/cm2 |
| Programación | |
| El programa corrige | En línea |
| La función corrige | Línea, arco, circula, U-curva |
| Almacenamiento del programa | HDD |
| Sistema de Vision | CCD del color de SONE |
| compensación de la fresa | AUTO |
| Disposición del vacío | AUTO |
| Monitores de la operación | |
| Iindicator | Estado de la máquina de Iindicator |
| control de la herramienta | Vida automática de la herramienta de la detección, el uso de la prueba del tiempo |
| Motor proteger | Tenga recalentamiento, sobrecarga, función de la protección de la baja tensión |
| motor sobre control cargado | Tenga sobrecarga, la línea es función de la protección de la tensión normal, baja |
| Tiempo usable de la herramienta | Vida automática de la herramienta de la detección, |
| Estadística de los datos | Modelo separado del tablero, separando cuenta, métodos de cuenta diversos |
| Expediente del error | El software registra automáticamente toda la memoria de las alarmas de máquinas |
| III. exactitud | |
| Precisión de AXIS | 0.001m m |
| Cortar la precisión | 0.1m m |
| IV. seguridad | |
| La zona de trabajo protege | Con cuatro protección sellada |
| Sensor de la puerta | Sensor delantero y trasero de la microconmutador de la puerta de la seguridad (opcional) |
| Botón de paro del exigencia |
Usos de la máquina del router del PWB de la fresa de PCBA:
Es ampliamente utilizado en las industrias electrónicas que fabrican, por ejemplo el teléfono móvil, la electrónica de automóvil, dispositivos eléctricos del hogar, el teléfono móvil, la iluminación del LED, la industria médica, el etc.
