Datos del producto:
|
| Aprobación CE: | Sí | Garantía: | 1 año |
|---|---|---|---|
| Voltaje: | 220V/110V | Modo: | Automático lleno |
| Panel máximo: | 300x300m m (podría ser modificado para requisitos particulares hecho) | Nombre: | PWB automático completo Depanelizer del V-corte |
| Alta luz: | PWB automático completo Depanelizer del corte de V,PWB en línea Depanelizer del corte de V,V en línea cortó la máquina de Depaneling |
||

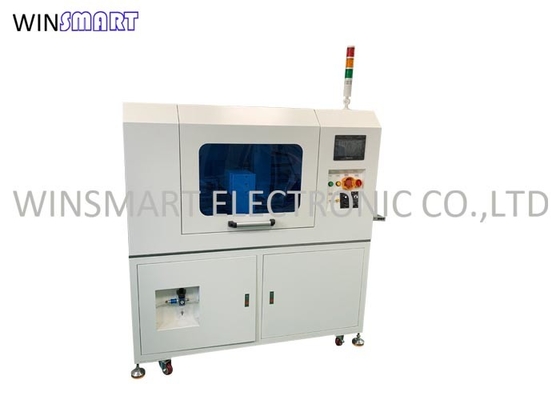

Máquina en línea automática llena de Depaneling del V-corte del PWB Depanelizer del V-corte
El PWB automático completo Depanelizer del V-corte ofrece:
1. Un solo grupo de cortadores múltiples puede ser dividido automáticamente, y diversos cortadores se pueden hacer según diversos productos.
2. Equipado de la cubierta de acrílico para asegurar seguridad.
3. El elemento de control eléctrico se puede seleccionar en el interfaz antropomecánico, conveniente abrirse o proteger.
4. Hay un polvo que recoge la bandeja debajo del molde del cuchillo.
5. Adopte el marco de soldadura cuadrado, placa del lacre de la chapa, hornada de acero de la pintura en la superficie.
6. Conveniente para todos los paneles del V-surco.
7. Material de Depaneling: FR4, MCPCB
Especificación automática completa del PWB Depanelizer del V-corte:
| Dimensión de la máquina | Nombre | Separador en línea del PWB del V-corte |
| Dimensión | 1500*800*1500m m | |
| Peso | 600kgs | |
| Color | Blanco | |
| Requisitos del uso | Fuente de alimentación | AC220V, 1800W |
| Suministro de aire | 0.6MPa | |
| Ambiente | Limpio y seco, evite la humedad o la temperatura alta | |
| Distancia mínima entre el componente y la línea que anota | 1.5m m | |
| Gama del panel del PWB | 12x12m m – 300x300m m | |
| Ajuste de alimentación de la puerta | Parte delantera fija, lado trasero adjutable | |
| Altura componente máxima | 35m m superiores, parte inferior 20m m | |
| Software | PLC | Marca local |
| Ajuste del parámetro | Determinación en la pantalla táctil | |
| Almacenamiento | Disponible para 50 programas | |
| Pantalla táctil | Marca de Taiwán | |
| Sensor | Omron | |
| Espec. de la cuchilla | Material | Alto acero de Japón |
| Ángel | 10-30 grado | |
| Tiempo de la vida | 3.000.000 veces | |
| Precisión del molde del cuchillo | 0.1m m | |
| Substituya el tiempo del molde del cuchillo | 60 minutos | |
| La otra función | Protección incorrecta de la operación | Sensor, software |
| Protección segura | Interruptor de paro de emergencia | |
| Poder y de oxicorte de la función | Sí | |
| Función de la auto-comprobación | Ponga en marcha la supervisión del tiempo, la supervisión de la capacidad, la información de falta del equipo y el sistema automático de la exclusión |
Pasos de funcionamiento automáticos completos del PWB Depanelizer del V-corte:
1. El tablero superior que el mecanismo envía el PCBA a la pista predeterminada, la pista del transporte envía el PCBA al top del cuchillo recto más bajo, de las subidas rectas más bajas del cuchillo, de los movimientos rectos superiores y de los cortes del cuchillo en la dirección de Y hasta que las líneas que anotan V en la dirección de Y se corten.
2. Acaban a los tableros separados cortados por los flujos de la dirección de Y a los grupos múltiples de cortadores múltiples a través de la pista, y el corte del PWB en la dirección de X al mismo tiempo.
3. Las solas caídas separadas del PWB en la banda transportadora de la descarga y flujos en la estación de trabajo trasera.
4. Hay un aspirador debajo del dado del cortador de la máquina para absorber el polvo.
