Datos del producto:
|
| manera de la conexión: | Juntas que muelen | Material del PWB: | FR4, aluminio |
|---|---|---|---|
| Grueso del PWB: | 0.8-3.0m m | Vídeo de la inspección: | proporcionó |
| Cortar la precisión: | ±0.05mm | Certificado: | ce |
| Zona de trabajo: | 350x400m m | Cortar velocidad: | 1-100mm/s |
| Limpiador: | Sistema inferior del vacío | Nombre de producto: | Fresa del router del PWB |
| Alta luz: | Fresa del router visual del PWB,fresa del router del PWB de 350x400m m,Máquina del router del PWB Depaneling de cuatro AXIS |
||

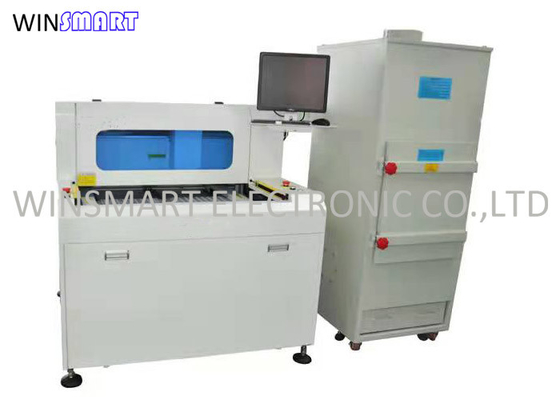

fresa de la tabla de 350x400m m de Cuatro-AXIS del router visual de alta velocidad dual del PWB
Características de la máquina del router del PWB:
Este sistema tiene tablas de la dos-diapositiva para la producción en grandes cantidades. Y tiene tensión más baja para proteger PCBA para asegurar el filo liso.
El motor y el eje importados se utiliza para el propósito sin ruido.
El sytem de limpieza opcional del vacío superior e inferior está disponible para los requisitos de diversos clientes.
Sistema de alta calidad del CCD para asegurar el corte exacto.
La programación fácil y simple, el encaminamiento de pedazos y cortar velocidad es ajustables.
Especificaciones de la máquina del router del PWB de la fresa de PCBA:
| Total | |
| Dimensiones (W*D*H) | 1150mm*1250mm*1325m m |
| Peso | 750KG |
| Altura compensada | 60~110m m |
| Manipulante | |
| Tipo del motor | Serie de JiaBao |
| Colocación de repetibilidad | 0.001m m |
| Zona de trabajo de AXIS (máxima) | 870mm*450mm*50m m |
| Estación de trabajo | |
| Fijación del PWB | estándar, especialización |
| Carga/que descarga del PWB | manual |
| Tamaño del PWB (máximo) | 350*400m m |
| PWB grueso (máximo) | 5m m |
| Fixturing | |
| Rigidez fixturing | Modificado para requisitos particulares haga el accesorio |
| Fijación de Fixturing | maquinaria |
| Motor del eje | |
| Poder | 40W |
| Eje | 60000rpm/min |
| Proteja | uno mismo/enfriamiento del viento |
| Cortador del cambio | Especialización |
| Encaminamiento de capacidad | |
| Cortando la velocidad (máximo) | 100mm/s |
| Conduciendo la velocidad (máximo) | 3000mm/s |
| Precisión del corte | 0.01m m |
| Sistema del vacío | |
| Poder del vacío | 3.5KW CA 380V |
| Vacío | plomo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suministro de aire | 4-6KG/cm2 |
| Programación | |
| El programa corrige | En línea |
| La función corrige | Línea, arco, circula, U-curva |
| Almacenamiento del programa | HDD |
| Sistema de Vision | CCD del color de SONE |
| compensación de la fresa | AUTO |
| Disposición del vacío | AUTO |
| Monitores de la operación | |
| Iindicator | Estado de la máquina de Iindicator |
| control de la herramienta | Vida automática de la herramienta de la detección, el uso de la prueba del tiempo |
| Motor proteger | Tenga recalentamiento, sobrecarga, función de la protección de la baja tensión |
| motor sobre control cargado | Tenga sobrecarga, la línea es función de la protección de la tensión normal, baja |
| Tiempo usable de la herramienta | Vida automática de la herramienta de la detección, |
| Estadística de los datos | Modelo separado del tablero, separando cuenta, métodos de cuenta diversos |
| Expediente del error | El software registra automáticamente toda la memoria de las alarmas de máquinas |
| III. exactitud | |
| Precisión de AXIS | 0.001m m |
| Cortar la precisión | 0.1m m |
| IV. seguridad | |
| La zona de trabajo protege | Con cuatro protección sellada |
| Sensor de la puerta | Sensor delantero y trasero de la microconmutador de la puerta de la seguridad (opcional) |
| Botón de paro del exigencia |
Parámetros del aspirador del router del PWB:
| Tamiz | Caja vertical |
| Dimensiones de la caja del polvo | 730mm×640mm×1700m m |
| Poder del voltaje | AC380V 50HZ, 2.2KW, 3HP |
| Ruido | Debajo de 75db |
| Dimensiones de la entada de aire/del mercado | 6 pulgadas inches/8 |
| Cable eléctrico | 5X2.52 |
| Bolso de filtro de alta densidad | 16PCS |
Usos de la máquina del router del PWB:
Es ampliamente utilizado en las industrias electrónicas que fabrican, por ejemplo el teléfono móvil, la electrónica de automóvil, dispositivos eléctricos del hogar, el teléfono móvil, la iluminación del LED, la industria médica, el etc.
Requisitos de la instalación de la máquina del router del PWB:
1. Los requisitos de la fuente de alimentación del distribuidor de la placa: AC380V (motor principal) 4.8K8/9A+ (aspirador) 2.2KW/4.7A
2. Tn-s: Fase A, fase B, fase C, línea cero (n), línea de tierra (PE), línea eléctrica 4mm2 arriba
3. requisito de la presión de aire: ² de los 4-6kg/cm
4. espacio de la colocación de la máquina: La distancia del mantenimiento de los 80-100CM debe ser reservada detrás de la máquina de la pared. El izquierdos y los lados derechos necesitan reservar los 50-80CM de la distancia del mantenimiento.
5. requisitos del accesorio: la altura total es 37M M, dividido en frame+jig inferior, y la longitud y la anchura del bastidor de la parte inferior son los 430M m×380m, agujero M6 para la instalación inferior del marco es 360×360M M cuadrados
