Datos del producto:
|
Aspirador: | 3hp | IONIZADOR: | Sí |
---|---|---|---|
Grueso del PWB: | 0.8-3.0m m | Encaminamiento del pedazo: | Diámetro 0.8-3.0m m |
Cortar la precisión: | ±0.05mm | PWB disponible: | Tab Panel |
Marca: | Winsmart | Nombre de producto: | Cortadora del PWB del router |
Alta luz: | Cortadora del PWB del router,Cortadora del PWB de 3HP Depanelizer,Máquina del router del PWB Depaneling |

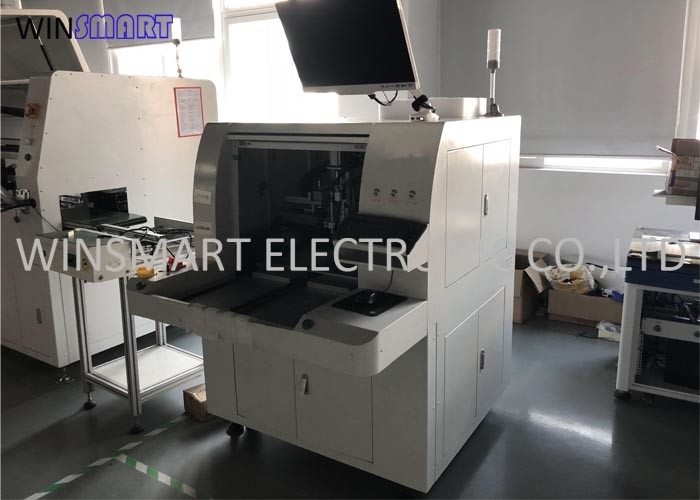

PWB Semi-auto Depanelizer de la cortadora del PWB del router de la cámara CCD
Descripción de la cortadora del PWB del router:
Este router es principalmente un dispositivo que utiliza a la fresa para correr en la velocidad para separar tableros del PWB en modo de la multi-conexión según las trayectorias preredactadas. Substituyendo los defectos de la fractura del manual, de V-CUT o del perforando, de mejorar la calidad de productos y de reducir la tarifa del rechazo. La máquina adopta el sistema operativo de Windows 10 del interfaz antropomecánico, el diseño de interfaz simple y humanizado, el sistema automático de la corrección de trayectoria que corta, la alta elaboración de programas del CCD del pixel, el programa del bloque y la edición de programas y la modificación de un solo paso. El dispositivo cargado y de descarga del PWB con dos plataformas que trabajan recíprocamente puede reducir con eficacia la época ociosa de la máquina, así alcanzando eficacia ideal de la producción.
Características de la cortadora del PWB del router:
1. La máquina se equipa de la lente industrial de la ampliadora del CCD del alto-pixel y del programa auxiliar que enseñan y las funciones de edición. La precisión es más alta, más exacto y la imagen está más clara.
2. El punto automático de la MARCA que coloca y que corrige el sistema tiene la exhibición en tiempo real y seguimiento simulado de la ruta de la trayectoria móvil. la exhibición está clara de un vistazo. la función automática de la alineación y de la corrección tiene exactitud que corta más alta. mientras el PWB se compense dentro de la gama de 3m m, la visión por ordenador puede realizar la corrección automática de la ruta, que relaja el requisito de la exactitud del operador al poner al tablero. Y el rendimiento laboral se mejora grandemente.
3. La copia izquierda y derecha de la mesa de trabajo, copia del bloque, arsenal, copia del tablero de conexión del multi-ángulo, función de seguimiento de un solo paso de la modificación y bloquear corregir la función de la modificación del programa exactamente para simplificar el tiempo de producción del programa y para mejorar la eficacia de programación.

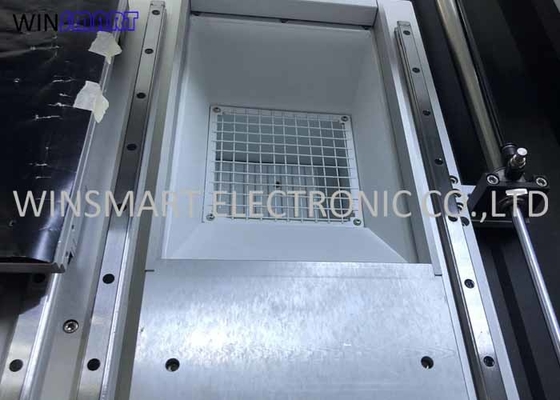

4. el aspirador y el dispositivo estático de alto voltaje de la eliminación hechos de fan de alta potencia de la entrada tienen mejor efecto de la absorción del polvo y más de poco ruido.
5. Para la supervisión de la vida de la herramienta, la fresa subirá y bajará automáticamente a otra posición sin cortar de la cuchilla después de cortar cierta distancia. Las distancias y los tiempos superiores y más bajos se pueden fijar según la longitud de la cuchilla para prolongar la vida de la fresa.
6. el diseño transparente de la puerta de la seguridad hace el proceso de proceso claro de un vistazo. Hay dos maneras de abrir la puerta: parada de emergencia y desaceleración del 50% para que diversos clientes elijan de. La parada de emergencia es prevenir accidentes durante el proceso y proporcionar condiciones para la inspección de la seguridad. Al programar, es conveniente que los programadores supervisen el proceso.
7. El panel del PWB se procesa y se coloca usando el sistema de transmisión del motor servo de la dos-plataforma para reducir el tiempo de espera y para mejorar la producción. Al mismo tiempo proporcione el eje importado y el eje nacional para cubrir diversas necesidades del cliente.
Especificación de la cortadora del PWB del router:
Total | |
Dimensiones (W*D*H) | 1250mm*1650mm*1450m m |
Peso | 750KG |
Altura compensada | 60~110m m |
Manipulante | |
Tipo del motor | Serie de JiaBao |
Colocación de repetibilidad | 0.001m m |
Zona de trabajo de AXIS (máxima) | 650mm*560mm*50m m |
Estación de trabajo | |
Fijación del PWB | estándar, especialización |
Carga/que descarga del PWB | manual |
Tamaño del PWB (máximo) | 320*320m m |
PWB grueso (máximo) | 5m m |
Fixturing | |
Rigidez fixturing | Modificado para requisitos particulares haga el accesorio |
Fijación de Fixturing | maquinaria |
Motor del eje | |
Poder | 150W |
Eje | 60000rpm/min |
Proteja | uno mismo/enfriamiento del viento |
Cortador del cambio | Especialización |
Encaminamiento de capacidad | |
Cortando la velocidad (máximo) | 80mm/s |
Conduciendo la velocidad (máximo) | 2500mm/s |
Precisión del corte | 0.01m m |
Sistema del vacío | |
Poder del vacío | 3.5KW CA 380V |
Vacío | plomo |
Utilidades | |
Poder | 2.0KW AC380V |
Suministro de aire | 4-6KG/cm2 |
Programación | |
El programa corrige | En línea |
La función corrige | Línea, arco, circula, U-curva |
Almacenamiento del programa | HDD |
Sistema de Vision | CCD del color de SONE |
compensación de la fresa | AUTO |
Disposición del vacío | AUTO |
Monitores de la operación | |
Iindicator | Estado de la máquina de Iindicator |
control de la herramienta | Vida automática de la herramienta de la detección, el uso de la prueba del tiempo |
Motor proteger | Tenga recalentamiento, sobrecarga, función de la protección de la baja tensión |
motor sobre control cargado | Tenga sobrecarga, la línea es función de la protección de la tensión normal, baja |
Tiempo usable de la herramienta | Vida automática de la herramienta de la detección, |
Estadística de los datos | Modelo separado del tablero, separando cuenta, métodos de cuenta diversos |
Expediente del error | El software registra automáticamente toda la memoria de las alarmas de máquinas |
III. exactitud | |
Precisión de AXIS | 0.001m m |
Cortar la precisión | 0.1m m |
IV. seguridad | |
La zona de trabajo protege | Con cuatro protección sellada |
Sensor de la puerta | Sensor delantero y trasero de la microconmutador de la puerta de la seguridad (opcional) |
Botón de paro del exigencia |
La cortadora del PWB del router incluye:
Aspiradora x 1pc
Eje x 1pc
Encaminamiento del pedazo x 10pcs
Instrucción x manual 1pc
Vídeos de la operación
