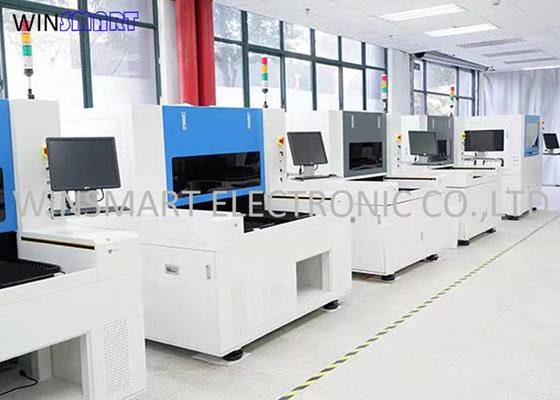

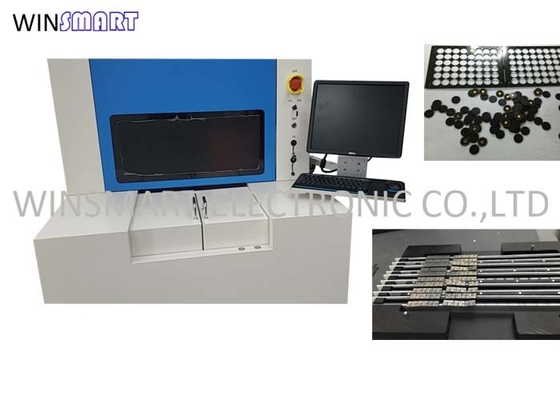

El cortar sin la máquina ULTRAVIOLETA del laser Depaneling de la tensión mecánica para el PWB de FPC

El cortar sin la máquina ULTRAVIOLETA del laser Depaneling de la tensión mecánica para el PWB de FPC
El cortar sin la máquina ULTRAVIOLETA del laser Depaneling de la tensión mecánica para el PWB de FPC El cortar sin la máquina ULTRAVIOLETA del laser Depaneling de la tensión mecánica para el PWB de FPC

Ampliación de imagen :  El cortar sin la máquina ULTRAVIOLETA del laser Depaneling de la tensión mecánica para el PWB de FPC

Datos del producto:
Lugar de origen: China
Nombre de la marca: Winsmart
Certificación: CE
Número de modelo: SMTL300
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: USD1-150K/set
Detalles de empaquetado: Caja de la madera contrachapada
Tiempo de entrega: 5-30 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 100 sistemas por mes

El cortar sin la máquina ULTRAVIOLETA del laser Depaneling de la tensión mecánica para el PWB de FPC

descripción
servicio de la Después-venta: 7/24 hora de ayuda en línea Laser: ultravioleta
Zona de trabajo: 300X300m m Tipo del PWB: V-cuenta y etiqueta
Garantía: 1 año Nombre: Corte ULTRAVIOLETA del PWB del laser
Alta luz:

Máquina ULTRAVIOLETA del laser Depaneling de FPC

,

Máquina ULTRAVIOLETA del laser Depaneling del PWB

,

máquina del PWB Depaneling del laser de 300m m

Corte ULTRAVIOLETA del PWB del laser sin la tensión mecánica para FPC/PCB Depaneling





PWB ULTRAVIOLETA del laser que corta usos:

FPC y algunos materiales relativos, corte del PWB de la Rígido-flexión de FPC/PCB/, corte del módulo de la cámara



PWB ULTRAVIOLETA del laser que corta ventajas:

Ninguna tensión mecánica en los substratos o los circuitos

Ningún coste o materiales consumibles de fabricación.

Flexibilidad – capacidad de cambiar usos simplemente cambiando ajustes

Reconocimiento fiducial – más exacto y limpio

Reconocimiento óptico antes de que el proceso del PWB depaneling/singulation comience. El laser de CMS es una de las pocas compañías para proporcionar esta característica.

Capacidad al depanel virtualmente cualquier substrato. (Rogers, FR4, ChemA, Teflon, cerámica, aluminio, latón, cobre, etc)

Calidad cortada extraordinaria que lleva a cabo tolerancias tan pequeñas tan < 50="" microns="">

Ningún límite de cálculo – capacidad de cortar virtualmente y tablero del PWB del tamaño incluyendo contornos complejos y tableros multidimensionales



PWB ULTRAVIOLETA del laser que corta especificaciones:

Poder 380V CA, 50Hz, 20A
Aire comprimido Aire comprimido
Dimensión de la máquina 1450 (L) x1350 (W) x1665 (H) milímetro
Espacio de la instalación 3000x3000x2500m m
Peso de la máquina 2000kgs
Temperatura ambiente 22 ~ ℃ 25
variación de la temperatura dentro del ℃/24hr del ± 1
humedad ambiente dentro del 40% ~ el 70% (no se permite ninguna condensación obvia)
Grado libre de polvo 100000 o mejor
consumo de energía 6KW
Anchura de corte × 50m m del ≤ 50m m
Cortar los materiales corte completo/medio corte del PWB/de FPC, de LCP/del pegamento y de otros materiales relacionados
Cortar grueso ≤ 3m m
Cortar velocidad ≤ 3000m m/S
Exactitud que trabaja a máquina total ≤ 30um
Proceso del modelo línea recta, raya vertical, curva, anomalía, etc





PWB ULTRAVIOLETA del laser que corta fuente de laser:

Laser laser del nanosegundo de la onda ligera 355nm
Frecuencia de la repetición 50-150khz
Laser Powe 15W@30KHz ULTRAVIOLETA
Anchura de pulso < 20ns="">
Estabilidad de la energía < 3="">
² de la calidad m del haz < 1="">
Modo 2500mm/S



PWB ULTRAVIOLETA del laser que corta características:

1. Controle con eficacia el efecto de calor de proceso, y mejore el hundimiento del borde y el efecto termal del producto.

2. Laser de alta calidad, ningún contacto que procesa, ningunas rebabas y rebabas después de cortar. El sistema de proceso maduro puede calcular y dividir exactamente los gráficos en segmentos, y realiza el proceso de los parámetros de proceso y proceso de gráficos.

3. Ninguna tensión, ±5μm que corta la precisión.

4. Fichero del gerber de la importación para la operación fácil. Extranjero/línea corte está disponible.

5. Filo sin contacto, liso.
