Datos del producto:
|
| color: | Blanco | Grueso del PWB: | 0.8-3.0m m |
|---|---|---|---|
| Tipo del PWB: | Puente que muele | Cortar la precisión: | ±0.05mm |
| Tamaño del PWB: | Modificado para requisitos particulares | Aspirador: | 3hp/2.2kw |
| Encaminamiento del pedazo: | Diámetro 0.8-2.5m m | Certificado: | CE |
| Instalación in situ: | Sí | Nombre de producto: | Router modificado para requisitos particulares del PWB Depaneling |
| Alta luz: | Máquina 60000RPM del router del PWB Depaneling,Router del PWB Depaneling del puente que muele,Separador del PWB del CNC del certificado del CE |
||

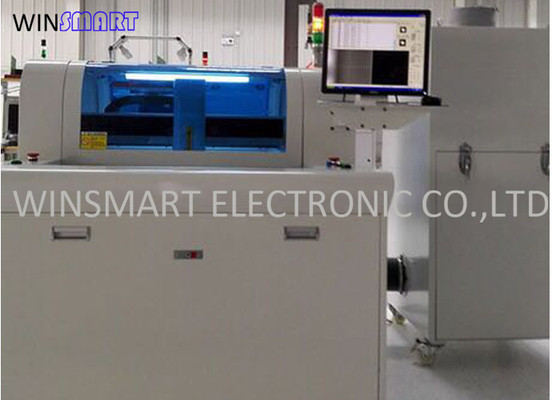

60000RPM modificó el separador del PWB para requisitos particulares del CNC de la máquina del router del PWB Depaneling
Router modificado para requisitos particulares Instroduction del PWB Depaneling:
Este router depaneling del PWB es un tipo condicional de separador del PWB con las características de la estructura compacta y de la rigidez fuerte; Y la operación del router depaneling del PWB es simple, segura y fácil cambiar el dado. Pero debemos prestar la atención a la posición que corta al usarla.
Características modificadas para requisitos particulares del router del PWB Depaneling:
1. la imagen del encabritado 1.X10 hace easier&increase programado la exactitud del ajuste del punto.
2. Tabla de trabajo dual a guardar el encaminar de los pedazos que trabajan todo el tiempo, conveniente para la producción en grandes cantidades.
3. Sistema superior e inferior opcional de la limpieza del vacío.
4. Accesorio modificado para requisitos particulares asegurar un mejor effection que corta.
5. Tiene encaminamiento de la comprobación del tiempo de la vida y del sistema de alarma mordidos para recordar al operador cambiar el encaminamiento de pedazos cuando acaba el corte del 120M. Y el encaminamiento del pedazo primeros 2m m cortó el primer punto que molía, centro 2m m cortó el segundo punto que molía, 2m m pasados cortó el tercer punto que molía para aumentar su tiempo de la vida.
Especificación modificada para requisitos particulares del router del PWB Depaneling:
| I. Hardware | |
| EJE | Eje de la marca de China (opcional) |
| CCD | Línea cámaras industriales de Sony 520 |
| LENTE | Computar EX2C |
| Tornillo | Importaciones del tornillo de la bola de tierra de la precisión de TBI |
| Guía | HIWIN que ensancha el carril de guía linear importado |
| MOTOR | Serie de JiaBao LCF |
| TARJETA DE LA ENTRADA-SALIDA CONTRONL | HFC PCI-9074 |
| TARJETA DEL CONDUCTOR CONTRONL | HFC PCI-9074 |
| TARJETA DE ENTRADA-SALIDA | PCI-9074-64pcs/-38pcs |
| Limpieza estática | Serie de STATIC-ST401A |
| Ordenador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Interfaz de la máquina | AOC LCD17”, ratón de Logitech |
| 2. software | |
| Sistema de control | Windows XP profesional (Service3, v.3244) |
| GUI de la operación | Windows XP inglés |
| El programa corrige | En línea |
| Sistema de Vision | Compensación del CCD AOTU |
| Sistema de control | Versión de F 1.2.100 |
Parámetros modificados para requisitos particulares del router del PWB Depaneling:
| Total | |
| Dimensiones (W*D*H) | 1220mm*1380mm*1240m m |
| Peso | 450KG |
| Altura compensada | 60~110m m |
| Manipulante | |
| Tipo del motor | Serie de JiaBao |
| Colocación de repetibilidad | 0.001m m |
| Zona de trabajo de AXIS (máxima) | 650mm*560mm*50m m |
| Estación de trabajo | |
| Fijación del PWB | estándar, especialización |
| Carga/que descarga del PWB | manual |
| Tamaño del PWB (máximo) | 280*320m m |
| PWB grueso (máximo) | 3.5m m |
| Fixturing | |
| Rigidez fixturing | Accesorio modificado para requisitos particulares |
| Fijación de Fixturing | maquinaria |
| Motor del eje | |
| Poder | 150W |
| Eje | 60000rpm/min |
| Proteja | uno mismo/enfriamiento del viento |
| Cortador del cambio | Especialización |
| Encaminamiento de capacidad | |
| Cortando la velocidad (máximo) | 80mm/s |
| Conduciendo la velocidad (máximo) | 2500mm/s |
| Precisión del corte | 0.01m m |
| Sistema del vacío | |
| Poder del vacío | 3.5KW CA 380V |
| Vacío | plomo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suministro de aire | 4-6KG/cm2 |
| Programación | |
| El programa corrige | En línea |
| La función corrige | Línea, arco, circula, U-curva |
| Almacenamiento del programa | HDD |
| Sistema de Vision | CCD del color de SONE |
| compensación de la fresa | AUTO |
| Disposición del vacío | AUTO |
| Monitores de la operación | |
| Iindicator | Estado de la máquina de Iindicator |
| control de la herramienta | Vida automática de la herramienta de la detección, el uso de la prueba del tiempo |
| Motor proteger | Tenga recalentamiento, sobrecarga, función de la protección de la baja tensión |
| motor sobre control cargado | Tenga sobrecarga, la línea es función de la protección de la tensión normal, baja |
| Tiempo usable de la herramienta | Vida automática de la herramienta de la detección, |
| Estadística de los datos | Modelo separado del tablero, separando cuenta, métodos de cuenta diversos |
| Expediente del error | El software registra automáticamente toda la memoria de las alarmas de máquinas |
| III. exactitud | |
| Precisión de AXIS | 0.001m m |
| Cortar la precisión | 0.1m m |
| IV. seguridad | |
| La zona de trabajo protege | Con cuatro protección sellada |
| Sensor de la puerta | Sensor delantero y trasero de la microconmutador de la puerta de la seguridad (opcional) |
| Botón de paro del exigencia |
Ventajas modificadas para requisitos particulares del router del PWB Depaneling:
1. la producción diaria del router depaneling del PWB es coste de fabricación alto, de ahorro.
2. mejore la calidad de la producción y del servicio.
3. El router depaneling del PWB utiliza una tecnología que corta libre de polvo para asegurarse de que el tablero separado es muy limpio y no necesita ningunas otras herramientas limpiar el polvo después de cortar.
4. Coste de empleo bajo.
FAQ de la máquina del router del PWB Depaneling:
1.A: ¿Cuál es tiempo de la vida de encaminar el pedazo?
Q: 150-300 metros.
2.A: ¿Puede este modelo cortar los tableros de aluminio del PWB?
Q: Sí, puede.
3.A: ¿Qué sobre la colocación del PWB?
Q: Plantilla modificada para requisitos particulares uso para colocar.
4.A: ¿Cuál es el eje para el router depaneling del PWB?
Q: Marca de Alemania SycoTec 4025 o de China.
