Datos del producto:
|
| Tipo del PWB: | PWB del V-corte y de Tab Rigid | Grueso del PWB: | 3.0m m |
|---|---|---|---|
| Velocidad del eje: | 20000-60000RPM | Cortar la precisión: | ±0.05mm |
| PWB máximo: | 300x300m m (estándar) | Nombre: | Máquina del PWB Depaneling |
| Alta luz: | Máquina universal del PWB Depaneling,máquina del PWB Depaneling de 300x300m m,Sistema de aluminio rígido del corte de FR4 PCBA |
||

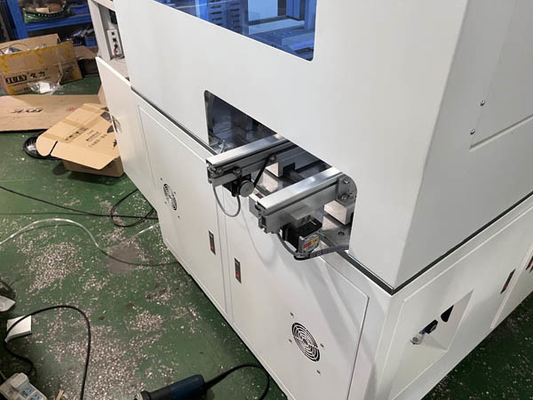

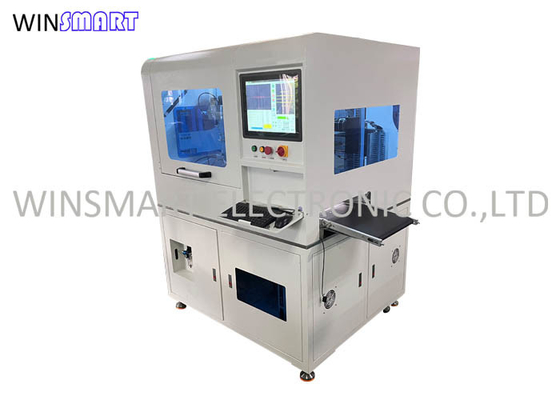

Máquina universal del PWB Depaneling de FR4 PCBA del sistema de aluminio rígido del corte
Función de la máquina del PWB Depaneling:
Esta máquina depaneling del PWB es realizable para FR4 y PCBA de aluminio conectados por el V-corte y el puente que muele.
Tiene diverso tipo 2 de ejes para el V-surco y cortar de las juntas que muele.
Máquina Advantange del PWB Depaneling:
1. Tensión que corta baja para el V-corte y la etiqueta PCBA depaneling.
2. Sistema de la visión de la PC y del CCD para la programación y la operación exactas.
3. Programación fácil.
4. Sistema de eliminación del polvo superior para el taller libre de polvo.
5. Alta capacidad de producción para los altos productos del volum.
Características de la máquina del PWB Depaneling:
1. Realize acobardó la producción, que es conveniente para toda clase de PCBA rígido depaneling, cubriendo tableros del V-corte y de la etiqueta.
2. sistema de la visión de la PC y del CCD.
3. programando con la eliminación de la remuneración y del polvo.
4. 2 ejes instalados, uno para el V-corte depaneling, el otro están para el puente que muele depaneling.
5. Menos que la tensión del corte 500ustrain para proteger componentes contra daño durante el corte.
6. Código de QR y sistema de seguimiento opcionales del código de barras.
7. Software amistoso, fáciles actuar y programar
Estructura del corte de máquina del PWB Depaneling:
1. El motor servo se hace juego con un tornillo exacto conducido para asegurar cortar velocidad y la precisión.
2. El cortador de la hoja de sierra es conducido por un motor sin cepillo de alta velocidad, que una tensión que corta más baja con eficacia.
3. Dos trabajos del eje por separado, convenientes para todo el FR4 y PCBA de aluminio depaneling.
Especificación de la máquina del PWB Depaneling:
| Number modelo | SMTID3 |
| Tamaño de la máquina | 1800 (L) x 1500 (W) x 2200 (H) milímetros |
| Voltaje | 220V/50Hz, 2.5KW |
| Tamaño máximo del PWB | 300x300m m (adaptable) |
| Grueso del PWB | 0.4-6m m |
| Modo de alimentación | Automático |
| Colocación del PWB | Accesorio modificado para requisitos particulares |
| Programación | Enseñanza de Vision, en línea programando |
| Cortar el eje | 20000-60000rpm/min |
| Tipo de enfriamiento | Enfriamiento del uno mismo |
| Modo de la eliminación del polvo | Colección superior |
| Cortar velocidad | 1-100mm/s |
| Cortar exactitud | ±0.02mm |
| Encaminamiento del pedazo | 0.8-3.0 diámetros, rotación correcta |
| Exactitud de repetición | ±0.02mm |
| Sistema de control | PC industrial |
| Eje | Alemania SycoTec 4025HY |
