Datos del producto:
|
| Tipo del PWB: | PWB del V-corte y de Tab Rigid | Eliminación del polvo: | Top |
|---|---|---|---|
| cantidad del eje: | 2 | Cortar velocidad: | 0-100mm/s |
| Modo: | En línea | Nombre: | Máquina en línea del PWB Depaneling del V-corte |
| Alta luz: | V en línea cortó la máquina del PWB Depaneling,100mm/s V cortó la máquina del PWB Depaneling,Router rotativo del PWB de la tabla de trabajo |
||

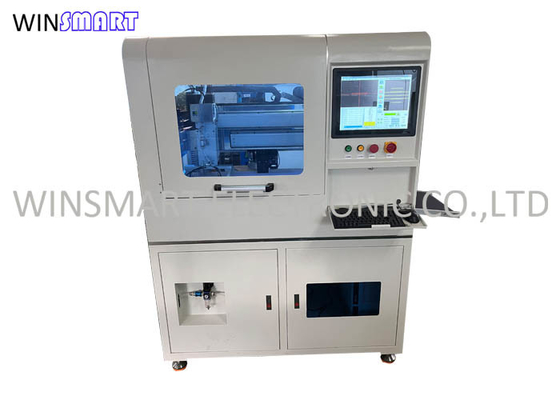

Router en línea giratorio del PWB de la máquina del PWB Depaneling del V-corte de la tabla de trabajo

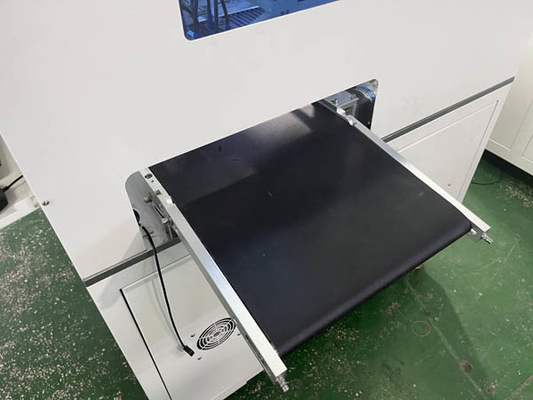

Modo de alimentación en línea de la máquina del PWB Depaneling del V-corte:
1. Modo conducido antiestático, interfaz de SMEMA que puede conectar el equipo delantero de SMT.
2. El transportador ajustable para diversa anchura PCBA, gama es 50-350m m.
Características en línea de la máquina del PWB Depaneling del V-corte:
El ※ Realize acobardó la producción, que es conveniente para toda clase de PCBA rígido depaneling, cubriendo tableros del V-corte y de la etiqueta.
Sistema de la visión de la PC y del CCD del ※.
※ Que programa con la eliminación de la remuneración y del polvo.
los ejes instalados, uno del ※ 2 para el V-corte depaneling, el otro están para el puente que muele depaneling.
※ Menos que la tensión del corte 500ustrain para proteger componentes contra daño durante el corte.
Código del ※ QR y sistema de seguimiento opcionales del código de barras.
Software amistoso del ※, fácil actuar y programar
Estructura en línea del corte de máquina del PWB Depaneling del V-corte:
1. El motor servo se hace juego con un tornillo exacto conducido para asegurar cortar velocidad y la precisión.
2. El cortador de la hoja de sierra es conducido por un motor sin cepillo de alta velocidad, que una tensión que corta más baja con eficacia.
3. Dos trabajos del eje por separado, convenientes para todo el FR4 y PCBA de aluminio depaneling.
Colección mecánica del V-corte de la máquina en línea del PWB Depaneling:
1. El eje de X es conducido por la correa y el motor de pasos, que tiene velocidad rápida de la respuesta, la alta precisión y coste de mantenimiento bajo.
2. Adopta el modo de operación independiente de manipulantes dobles, que es eficiente y flexible. Tiempo cambiante de la producción rápida para la línea de SMT.
3. Equipado de vacío multifuncional equipe con inyector, conveniente y mejore el tiempo de producción.
Especificación en línea de la máquina del PWB Depaneling del V-corte:
| Number modelo | SMTID3 |
| Tamaño de la máquina | 1800 (L) x 1500 (W) x 2200 (H) milímetros |
| Voltaje | 220V/50Hz, 2.5KW |
| Tamaño máximo del PWB | 300x300m m (adaptable) |
| Grueso del PWB | 0.4-6m m |
| Modo de alimentación | Automático |
| Colocación del PWB | Accesorio modificado para requisitos particulares |
| Programación | Enseñanza de Vision, en línea programando |
| Cortar el eje | 20000-60000rpm/min |
| Tipo de enfriamiento | Enfriamiento del uno mismo |
| Modo de la eliminación del polvo | Colección superior |
| Cortar velocidad | 1-100mm/s |
| Cortar exactitud | ±0.02mm |
| Encaminamiento del pedazo | 0.8-3.0 diámetros, rotación correcta |
| Exactitud de repetición | ±0.02mm |
| Sistema de control | PC industrial |
| Eje | Alemania SycoTec 4025HY |
