Datos del producto:
|
| Cortar modo: | Corte superior | Aspirador: | Superior e inferior opcionales |
|---|---|---|---|
| Grueso del PWB: | 0.8-3.0m m | Ventaja: | Tablas duales |
| Cortar la precisión: | ±0.05mm | Origen: | China |
| Garantía: | 1 año | Cortar velocidad: | 1-100mm/s |
| Limpiador: | Sistema superior e inferior opcional del vacío | Nombre de producto: | Máquina del router del PWB del CNC |
| Alta luz: | Máquina superior del router del PWB del CNC del corte,máquina del router del PWB del CNC 100mm/S,Cortadora semi auto del PWB del CNC |
||

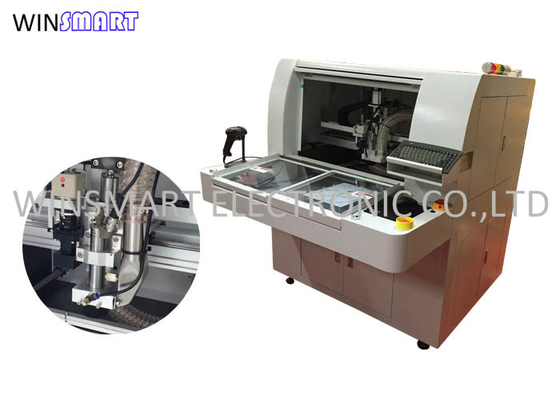

máquina superior Semi-auto 100mm/s máximo del router del PWB del CNC del corte que corta velocidad
Funciones de la máquina del router del PWB del CNC:
La máquina depaneling del router del PWB es una máquina usada para separar los tableros irregulares del PWB conectados por los agujeros del sello. También conocido como cortadora de la curva del PWB, máquina de escritorio del router del PWB, máquina del separador del PWB del agujero del sello. La máquina depaneling del router del PWB es un proceso importante en el proceso de fabricación del PWB. El router del PWB refiere a cortar los gráficos requeridos por el cliente a través del pedazo según el programa de proceso diseñado por el proyecto. Cuando la fresa se lleva hasta cierto punto, romperá el cuchillo y llevará a la salida. Si no entregan el tablero de producción con el buen pedazo al cliente según los requisitos de cliente, PCBA (la placa de circuito + la asamblea impresas refiere al proceso entero del tablero vacío del PWB que pasa a través de SMT y entonces de enchufe de la inmersión) no se puede instalar con éxito en el producto, dando por resultado desechar de PCBA.
Si el grueso del tablero del PWB es igual o mayor que a la longitud de la herramienta, la rotación de la estructura fija sobre la herramienta quemará el tablero del PWB durante la encaminamiento áspera. Para evitar el daño de quemar el tablero del PWB causado por la rotación de la estructura fija sobre la herramienta, la estructura fija necesita formar un hueco con el tablero del PWB.
Ventajas de la máquina del router del PWB del CNC:
1. tablas de la Dos-diapositiva
2. Tensión baja
3. Filo liso
4. Manul que carga /unloading
5. Sistema del CCD para el corte exacto
6. 1-100mm/s ajustable que corta velocidad
Características de la máquina del router del PWB del CNC:
1. Tipo sola cortadora de la tabla del banco, con acelerar hasta 100m m/s y velocidad de la colocación de 500m m/S.
2. Corte continuo sin la interrupción durante la carga y la descarga.
3. El sistema de alta calidad del eje de rotación permite al sistema acelerar y decelerar rápidamente, reducir el tiempo de sincronización, mejorar productividad y mantener la alta precisión.
4. Utilice el hardware de alta calidad para asegurar alta rigidez y alto rendimiento.
5. Todos los tornillos de la guía se cubren para evitar que el polvo y la suciedad entren, para mejorar la vida de servicio y el funcionamiento del eje de rotación.
Especificaciones de la máquina del router del PWB del CNC:
| Total | |
| Dimensiones (W*D*H) | 1250mm*1650mm*1450m m |
| Peso | 750KG |
| Altura compensada | 60~110m m |
| Manipulante | |
| Tipo del motor | Serie de JiaBao |
| Colocación de repetibilidad | 0.001m m |
| Zona de trabajo de AXIS (máxima) | 650mm*560mm*50m m |
| Estación de trabajo | |
| Fijación del PWB | estándar, especialización |
| Carga/que descarga del PWB | manual |
| Tamaño del PWB (máximo) | 320*320m m |
| PWB grueso (máximo) | 5m m |
| Fixturing | |
| Rigidez fixturing | Modificado para requisitos particulares haga el accesorio |
| Fijación de Fixturing | maquinaria |
| Motor del eje | |
| Poder | 150W |
| Eje | 60000rpm/min |
| Proteja | uno mismo/enfriamiento del viento |
| Cortador del cambio | Especialización |
| Encaminamiento de capacidad | |
| Cortando la velocidad (máximo) | 100mm/s |
| Conduciendo la velocidad (máximo) | 2500mm/s |
| Precisión del corte | 0.01m m |
| Sistema del vacío | |
| Poder del vacío | 3.5KW CA 380V |
| Vacío | plomo |
| Utilidades | |
| Poder | 2.0KW AC380V |
| Suministro de aire | 4-6KG/cm2 |
| Programación | |
| El programa corrige | En línea |
| La función corrige | Línea, arco, circula, U-curva |
| Almacenamiento del programa | HDD |
| Sistema de Vision | CCD del color de SONE |
| compensación de la fresa | AUTO |
| Disposición del vacío | AUTO |
| Monitores de la operación | |
| Iindicator | Estado de la máquina de Iindicator |
| control de la herramienta | Vida automática de la herramienta de la detección, el uso de la prueba del tiempo |
| Motor proteger | Tenga recalentamiento, sobrecarga, función de la protección de la baja tensión |
| motor sobre control cargado | Tenga sobrecarga, la línea es función de la protección de la tensión normal, baja |
| Tiempo usable de la herramienta | Vida automática de la herramienta de la detección, |
| Estadística de los datos | Modelo separado del tablero, separando cuenta, métodos de cuenta diversos |
| Expediente del error | El software registra automáticamente toda la memoria de las alarmas de máquinas |
| III. exactitud | |
| Precisión de AXIS | 0.001m m |
| Cortar la precisión | 0.1m m |
| IV. seguridad | |
| La zona de trabajo protege | Con cuatro protección sellada |
| Sensor de la puerta | Sensor delantero y trasero de la microconmutador de la puerta de la seguridad (opcional) |
| Botón de paro del exigencia |
Parámetros de la máquina del router del PWB del CNC:
1. Dimensión de la máquina: 1250mm*1650mm*1450m m
2. Tamaño del PWB: 320x320m m (estándar)
3. Modo de trabajo: corte superior
4. Sistema de limpieza del vacío: limpieza superior o inferior
5. Voltaje del aspirador: 3 fase 380V 3.5KW
6. Cortar la precisión: +-0.05mm
7. Cortar velocidad: 100mm/s
8. Material del PWB: FR4, MCPCB
