Datos del producto:
|
Estación de trabajo: | 2 | Conexión del PWB: | Juntas que muelen |
---|---|---|---|
Material del PWB: | FR4 y MCPCB | Uso: | El panel de la etiqueta PCBA |
Cortar la precisión: | ±0.05mm | Encaminamiento del pedazo: | Diámetro 0.8-2.5m m |
Aprobación del CE: | Sí | Nombre de producto: | Cortadora automática del PWB |
Alta luz: | Cortadora automática del PWB,Cortadora del PWB de FR4 MCPCB,800u filtran la máquina del router del PWB |
La cortadora automática del PWB menos que 800u filtra la máquina del router del PWB
Descripción automática de la cortadora del PWB:
Para mejorar la salida de la fabricación impresa de la placa de circuito (PWB) y la velocidad linear del soporte de la superficie (SMT), diseñan a la placa de circuito impresa generalmente como tablero grande, que será dividido en muchos solos pequeños tableros más pequeños del PWB usando el equipo depaneling de la máquina del PWB en el producto final. Este tablero grande del PWB se puede llamar el panel. El este panel grande se divide en pequeños pedazos. En diversos procesos del producto, puede ser dividido después de SMT, después de las TIC, después de soldar con autógena el por-agujero SMT, o antes del montaje del producto final.
Características automáticas de la cortadora del PWB:
1. Eje de alta velocidad: el eje motorizado de alta velocidad adopta el motor importado del eje ampliamente utilizado en el router depaneling de gama alta del PWB de la industria. El eje tiene las ventajas de la velocidad (60000rpm/minuto), vida de servicio larga, cargamento y descarga conveniente, superficie lisa del corte y ningunas rebabas. También se equipa del convertidor de frecuencia original del eje para hacer el motor del eje tiene una vida de servicio más larga, una distancia más alta de la fuerza que corta y efecto de la subida de una temperatura más baja.
2. sistema de Vision: alto CCD color del pixel y lente grande de la ampliación, que pueden ayudar al programa que enseña y que corrige a funciones de la simulación. El sistema automático de la corrección de colocación de la marca mejora la exactitud que corta, previene el corte incorrecto del substrato cuando el tablero no es en el lugar, y lo hace más rápido para copiar los programas y los modelos izquierdos y derechos del interruptor. La función del código de barras de la lectura se puede seleccionar para leer, para ahorrar o para cargar 1D/el 2.o código de barras, que es conveniente para la rastreabilidad y la gestión digital.
3. colocación del vehículo: La placa de circuito de PCBA realiza el corte de alta precisión, tiene inspección a toda prueba, y el funcionamiento de la línea cuerpo es estable y confiable.
Especificación automática de la cortadora del PWB:
Máquina del router | |
X/Y que corta velocidad | 0 ~100mm/s |
Precisión de la repetibilidad | ± 0.01m m |
Modo de control de X/Y1/Y2/Z | IPC industrial y PC |
Modo conducido X/Y1/Y2/Z | Motor servo de la CA |
Operación y almacenamiento de datos | PC |
Cortar la precisión | ± 0.05m m |
Velocidad del eje | 60000rpm (Alemania KKAVO) |
Fuente de alimentación | 220V/110V |
Presión de aire | 4.5kg/cm2 |
Tarifa del poder | 1.8KW |
Aspirador | |
Modo | Ascendente o inferior |
Fuente de alimentación | 380V |
Encima de una dimensión más limpia | L650*W400*H1350mm |
Dimensión más limpia inferior | L665*W635*H1650mm |
Mantenimiento automático de la cortadora del PWB:
1. Es necesario comprobar si hay materiales que caen del gabinete eléctrico. Si es así necesita ser limpiado a tiempo y ser mantenido diariamente. Sobre el método del mantenimiento de los paneles delanteros y traseros del anfitrión: los paneles delanteros y traseros de la necesidad del anfitrión de ser limpiado cada día.
2. método del cableado y del mantenimiento del motor de XYZ de sensor del límite del origen: generalmente, el sensor será limpiado con la mancha externa del polvo y de aceite una vez al día.
3. Sobre el método del mantenimiento de la placa del hierro en la parte inferior del motor principal: si caen las piezas, necesitan ser quitadas y ser substituidas a tiempo.
4. Sobre el método del mantenimiento de la combinación de tres puntos: compruebe si hay agua en la taza del filtro de agua cada día. Si hay agua, prensa el dren amarillo para quitarla.
5. método del mantenimiento de eje: limpie y limpie el eje cuando la máquina para el trabajar de cada día.
6. método del mantenimiento de aspirador: limpie y limpie el aspirador después de las paradas de la máquina que trabajan cada día.

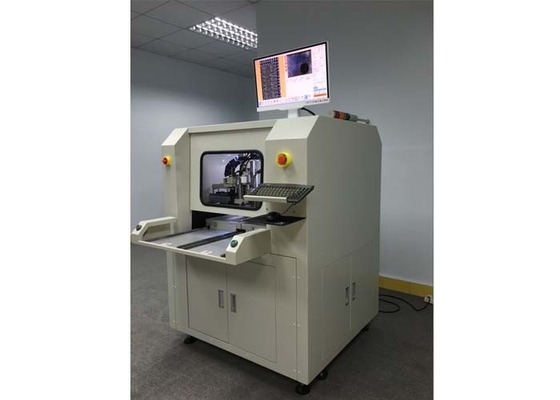

Fotos automáticas de la cortadora del PWB:
