Datos del producto:
|
| Garantía: | 1 año | Sistema del CCD: | Sí |
|---|---|---|---|
| Tipo del PWB: | Tableros de la etiqueta y del V-corte | Modo: | En línea |
| Panel máximo: | 300x300m m (podría ser modificado para requisitos particulares hecho) | Nombre: | Separador en línea del PWB Depaneling |
| Alta luz: | Separador en línea del PWB Depaneling,V cortó el separador del PWB Depaneling,máquina del separador del PWB 80mm/s |
||

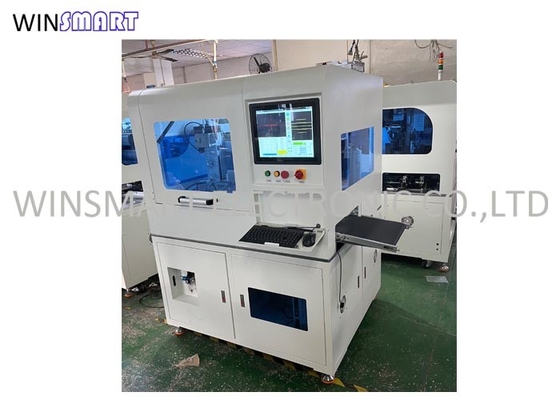

Separador en línea del PWB Depaneling para el tipo multi PWB Depaneling
Descripción en línea del separador del PWB Depaneling:
Esta máquina depaneling en línea del separador del PWB es un equipo automático en línea lleno, que se puede conectar con la máquina del cargador del PWB. Adopta la rotación de alta velocidad de la hoja de sierra y del corte automático según los programas. El separador en línea del PWB se diseña en línea, que pueden localizar automáticamente, corte y el vacío, con alta eficacia de la producción y calidad estable. Tiene sistema de la corrección automática del punto de la marca, alta cámara del pixel para exhibir la trayectoria que corta. El más importante es que esta máquina del separador del PWB funciona para los paneles de la etiqueta y cortar de los paneles del v-corte.
Características en línea del separador del PWB Depaneling:
1. producción sin tripulación Realize, que es conveniente para toda clase de PCBA rígido depaneling, cubriendo tableros del V-corte y de la etiqueta.
2. sistema de la visión de la PC y del CCD.
3. programando con la eliminación de la remuneración y del polvo.
4. 2 ejes instalados, uno para el V-corte depaneling, el otro están para el puente que muele depaneling.
5. Menos que la tensión del corte 500ustrain para proteger componentes contra daño durante el corte.
6. Código de QR y sistema de seguimiento opcionales del código de barras.
7. Software amistoso, fáciles actuar y programar
8. Filo, y libre de polvo lisos.
Separador en línea del PWB Depaneling que alimenta y que descarga diseño:
Estructura en línea del corte del separador del PWB Depaneling:
El motor servo se hace juego con un tornillo exacto conducido para asegurar cortar velocidad y la precisión. Y el cortador de la hoja de sierra es conducido por un motor sin cepillo de alta velocidad, que una tensión que corta más baja con eficacia. El separador depaneling en línea del PWB utiliza 2 ejes separados, que son convenientes para todo el FR4 y PCBA de aluminio depaneling, cubriendo el V-corte y moliendo los paneles de la conexión de puente.
Especificación en línea del separador del PWB Depaneling:
| Artículo | SMTID3 |
| Zona de trabajo | 250x200m m, 0-80m m (Z) |
| CCD | 540 |
| Eje | Marca de China |
| Atornille la barra, carril de guía, módulo | Marca de China |
| Motor servo | Panasonic |
| Eliminador electrostático | ADK-801ADK-801 |
| PC | Grado industrial |
| Tarjeta de control del movimiento | PI9074 |
| monitor | 17 pulgadas |
| Sistema operativo | Windows 10 |
| Velocidad del eje | 40000RPM |
| Velocidad de la impulsión de XYZ | XY.800mm/s, Z.300mm/s |
| Cortar velocidad | 0-80mm/s |
| Cortar exactitud | ±0.05mm |
| Poder total | 5KW |
| Plataforma de funcionamiento | La bandeja giratoria puede cortar en dos direcciones |
| Sistema de enfriamiento del eje | Refrigeración por aire |
| Poder del aspirador | 3.5kw 380V, trifásico (top opcional y limpieza inferior del vacío) |
| Presión de aire | 0.5-0.7MPa |
| Control del ruido | <80 dB=""> |
| Dispositivo de seguridad | Puerta y sensor de la seguridad |
| Modo de operación | En línea |
| Cargamento del PWB | Transportador de alimentación ajustable |
| Detección y modo de mantenimiento automáticos de falta | La función del autoexamen, presentación de la información en tiempo real del error e intuitivo pregunta la situación de cada puerto del IO para localizar averías |
| Soporte técnico y entrenamiento | Proporcione la operación del equipo, la programación, el mantenimiento de hardware y los servicios de entrenamiento |
| Sistema de Vision | Sistema visual de la corrección de colocación del CCD |
| Altura ajustable | 50-70m m |
| Piloto | Lámpara tricolora |
| Cubierta protectora de trabajo de la gama | Modo ciego de la protección de puerta hexahedral |
| Dimensión | 1000 (L) x1010 (W) x1860 (H) milímetro |
| Peso | Sobre 1000kgs |
Lista en línea de la configuración del separador del PWB Depaneling:
1. Separador depaneling en línea x del PWB 1 unidad
2. Aspirador x 1 unidad
3. PC 5 de la hoja de sierra x
4. PC manual de la instrucción x 1
5. Vídeo de la operación y vídeo de la disposición
