Datos del producto:
|
| Dimensión del PWB: | 460x320m m | Informe de prueba: | Proporcionado |
|---|---|---|---|
| Tipo del PWB: | Agujeros del sello | Tenencia del PWB: | Molde modificado para requisitos particulares |
| Precisión: | ±0,05 mm | Nombre: | Punzonadora neumática |
| Alta luz: | máquina del sacador del PWB 20Ton,máquina del sacador del PWB de 460x320m m,Punzonadora neumática de MCPCB |
||

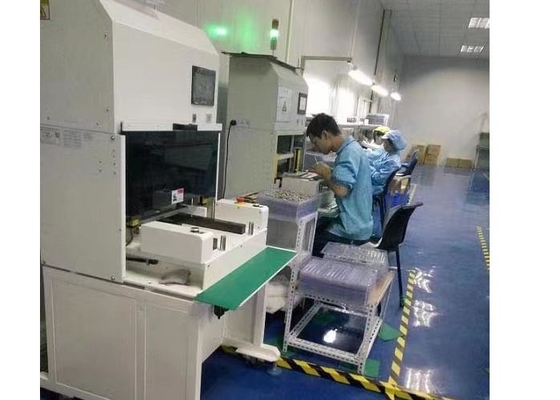

punzonadora neumática de la máquina del sacador del PWB 20Ton de 460x320m m
Características neumáticas de la punzonadora:
1. Alto nivel de operación de la automatización, simple y segura
2. los moldes múltiples pueden ser substituidos, y el reemplazo del molde es conveniente y fácil
3. El molde más bajo entra y sale automáticamente, que es conveniente para tomar y colocar productos, y los productos finales pueden caer en el cajón.
4. minimice la tensión interna generó durante la placa que corta y evitan agrietarse de la lata
5. La eficacia del PWB semielaborado de perforación y de FPC es muy alta
6. La última nueva función de la pantalla táctil es conveniente para que el operador actúe.
Principio neumático de la punzonadora:
Instale la punzonadora del PWB para morir los útiles en la ubicación del molde, ponga a los tableros de FPC/del PWB que se cortarán en la posición correspondiente del dado más bajo, y presione impresión para cortar a los tableros al mismo tiempo. Durante trabajo, el más bajos mueren adoptan de vaivén automático para reducir intensidad de trabajo y para mejorar seguridad. Al mismo tiempo, es muy conveniente tomar y poner a los tableros separados.
Especificaciones neumáticas de la punzonadora:
| Zona de trabajo | 460*320m m |
| Presión de funcionamiento | 0.45-0.7Mpa |
| Cortar la precisión | ±0.05mm |
| Duración de ciclo | 7-15 segundos |
| Salida | 8T |
| Grueso de PCB/FPC | 0.08-3.5M M |
| Material de PCB/FPC | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| Cortar modo | Perforación |
| Accesorio del sacador | Mueren los útiles (el molde) |
| Propiedad de trabajo |
La exhibición del LCD, registra automáticamente el número de productos procesados, perforación automática |
| Puerto de la transmisión | Estándar internacional |
| Lengua de la operación | Inglés |
| Movimiento | 50M M |
| Altura del molde | 170M M |
| Poder | 380/220V |
| Fusible | 3A |
| Dimensión de la máquina | 820x740x1750m m |
| Peso de la máquina | 680kgs |

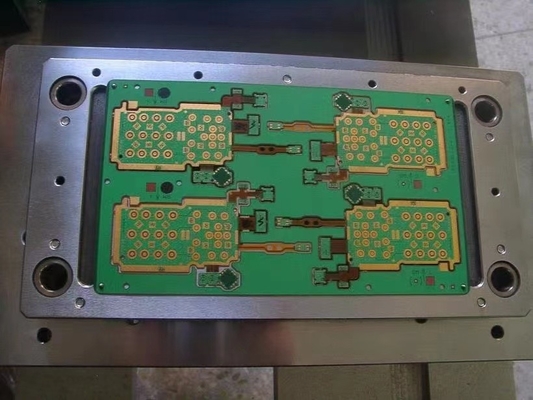

La punzonadora neumática muere foto de los útiles:
Alcance de uso neumático de la punzonadora:
Las placas de circuito de teléfonos móviles, de cámaras digitales, de accesorios electrónicos, de ordenadores, de automóviles, del etc. se pueden cortar con tintas en lote, y pueden dar el juego completo al efecto máximo al cortar a placas de circuito múltiples. En la industria electrónica, tal como tablero del teléfono móvil, tarjeta de memoria, circuito flexible del teléfono móvil, placa de circuito flexible de HDI (placa de circuito impresa de alta densidad), de FPCB (placa de circuito flexible) y FCCL (lamina revestida de cobre flexible), la eficacia es particularmente significativa para la segmentación de una gran cantidad de substrato ranurado y de placa de circuito flexible (FPC) del PWB.
