Datos del producto:
|
| Condición: | El 100% nuevo | Material del PWB: | FR4, aluminio |
|---|---|---|---|
| Grueso del PWB: | 0.8-3.0M M | Vídeo de la inspección: | Proveedor |
| Tabla: | 2 | el certificado: | Sección 2 |
| Zona de trabajo: | Las demás: | Nombre del producto: | Máquina del router del PWB |
| Alta luz: | Máquina enrutadora de PCB de fresado,Fresadora de Windows 10,Máquina enrutadora de PCB FR4 |
||

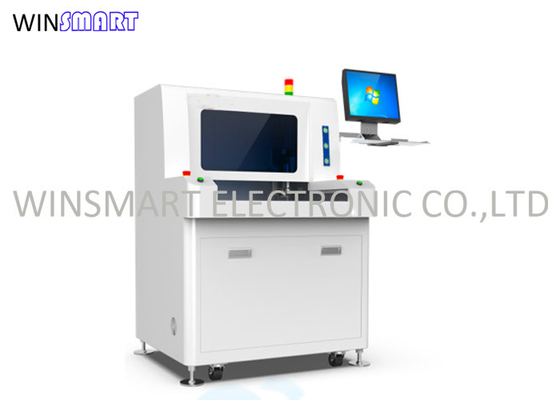

Máquina de rotación de PCB de corte de fresado de alta eficiencia de Windows 10
Visión general de la máquina del enrutador de PCB:
La máquina de enrutamiento de PCB de corte de fresado es una máquina especializada diseñada para enrutamiento preciso y eficiente de placas de circuito impreso (PCB).Incorpora un sistema CCD (Dispositivo acoplado a carga) para el posicionamiento preciso y un cortador de fresado de alta velocidad para el corte y la conformación precisos de PCBLa máquina está equipada con el sistema operativo Windows 10, que proporciona una interfaz fácil de usar y funciones de control avanzadas.
Características de la máquina del enrutador de PCB:
1Este enrutador de PCB tiene dos tablas de deslizamiento para hacer corte continuo.
2. La máquina se utiliza para fresar juntas de tablas de desmontaje.
3Baja tensión para garantizar un borde de corte suave.
4La velocidad del husillo es de hasta 40000 rpm.
5Sistema de limpieza de vacío de fondo estándar, libre de polvo.
6La máquina tiene la función de auto-comprobación de la hoja.
7Podría importar Gerber para la programación.
Especificaciones de la máquina de enrutador de PCB:
| En general | |
| Dimensiones (W*D*H) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Peso | 750 KG |
| Desviación de altura | 60 ~ 110 mm |
| Manipulador | |
| Tipo de motor | Serie JiaBao |
| Repetibilidad del posicionamiento | 0.001 mm |
| Área de trabajo del eje (max) | 870 mm*450 mm*50 mm |
| Estación de trabajo | |
| Fijación de PCB | Estándar, especialización |
| Carga y descarga de PCB | Manual |
| Tamaño máximo de los PCB | 350*400 mm |
| espesor de los PCB (máximo) | 5 mm |
| Instalaciones | |
| Instalaciones de rigidez | Fabricación personalizada de accesorios |
| Fijación de las fijaciones | maquinaria |
| Motor de eje | |
| El poder | 40 W |
| El eje | Se aplicarán las reglas siguientes: |
| Proteger | refrigeración automática/viento |
| Cambio de cortador | Especialización |
| Capacidad de enrutamiento | |
| Velocidad de corte (max.) | 100 mm/s |
| Velocidad de conducción (max.) | Se aplican las siguientes medidas: |
| Precisión de corte | 0.01 mm |
| Sistema de vacío | |
| Potencia en vacío | 3.5KW AC 380V |
| El vacío | el plomo |
| Servicios públicos | |
| El poder | 2.0KW AC380V |
| Suministro de aire | Entre 4 y 6 kg/cm2 |
| Programación | |
| Edición del programa | En línea |
| Edición de funciones | Línea, arco, círculo, curva en U |
| Almacenamiento de programas | Disco duro |
| Sistema de visión | CCD de color SONE |
| cortador de fresado desplazado | - ¿ Qué? |
| Configuración de vacío | - ¿ Qué? |
| Monitores de la operación | |
| Indicador | Indicador Estado de la máquina |
| Verificación de herramientas | Vida útil de la herramienta de detección automática, uso de pruebas de tiempo |
| Protección del motor | Función de protección contra sobrecalentamiento, sobrecarga y bajo voltaje |
| Control de sobrecarga del motor | Tener sobrecarga, la línea es normal, función de protección de bajo voltaje |
| Tiempo útil de la herramienta | la duración de la herramienta de detección automática, |
| Datos estadísticos | Modelo de tablero separado, recuento separado, diversos métodos de recuento |
| Registro de errores | El software registra automáticamente todas las alarmas memoria de las máquinas |
| III. Precisión | |
| Precisión del eje | 0.001 mm |
| Precisión de corte | 0.1 mm |
| IV. Seguridad | |
| Protección del área de trabajo | Con cuatro protecciones selladas |
| Sensor de puertas | Sensor de microinterruptores de las puertas de seguridad delanteras y traseras (opcional) |
| Botón de detención de emergencia |
Máquina de enrutador de PCBFunciones:
1Evite grietas de estaño, daños en las piezas, fallas en la línea interna del tablero multicapa, superficie de segmentación no lisa y otros problemas causados por el plegado manual.
2Evite el uso de perforadores o plegados para resolver los problemas de tensión causados por la maquinaria.
3Es adecuado para el corte de arco y alambre de la placa terminada para satisfacer las necesidades de la variabilidad del producto de los clientes
Ventajas de la máquina de enrutador de PCB:
1. Reducir el daño a los componentes causado por el contacto excesivo del ser humano con el PCBA
Como la electricidad estática
2. Reducir el daño causado por el estrés excesivo
Por ejemplo, grietas de estaño, fallas en las placas multicapa, etc.
Información requerida para la recomendación de la solución:
1. Fotos de los paneles de PCB
2. Dimensión y grosor del panel
3. UPH
Siéntase libre de ponerse en contacto con nosotros para más detalles.
