Datos del producto:
|
Alimentación del PWB: | Auto | Descarga de PCB: | Auto |
---|---|---|---|
Eje de velocidad: | 60000rpm | Posicionamiento de PCB: | Accesorio personalizado |
Mesa de trabajo: | 2 | Nombre: | Enrutador de PCB de fresa CNC |
Alta luz: | Cortador de fresado CNC automático ESD,cortador de fresado CNC de PCB de mesa dual,máquina enrutadora de PCB completamente automática |

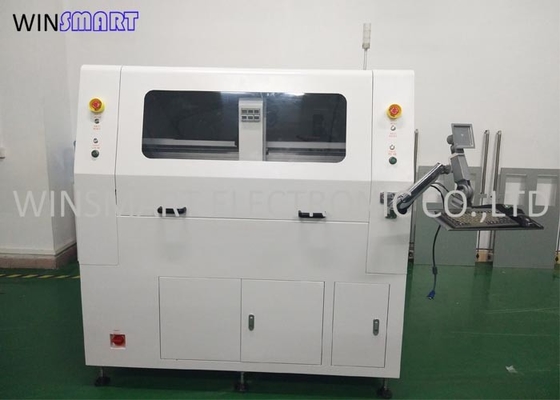

Máquina de enrutador de PCB con cortador de fresado CNC completamente automático de mesa dual ESD
Característica del enrutador de PCB del cortador de fresado CNC:
1. Ruta de corte de circuito cerrado completo, seguimiento de errores en tiempo real, retroalimentación, compensación, es un sistema inteligente de alta gama.
2. Usando PLC dividido importado, rompiendo la tarjeta de control PLC de placa tradicional basada en computadora, mayor estabilidad y anti-interferencia más fuerte.
3. Operación simple y mayor seguridad, 0.5-0.7 segundos por punto de corte.
4. Sistema de limpieza por aspiración inferior, libre de polvo.
5. Mesas de trabajo dobles para una alta capacidad de trabajo.
Especificación del enrutador de PCB del cortador de fresado CNC:
Modelo | SMT-IR500 |
Dimensión de la máquina | 1550 (ancho) x 1200 (profundidad) x 1600 (alto) |
Peso de la máquina | 900kg |
Motor | Servomotor de CA de 7 ejes |
Repetibilidad | ±0,02 mm |
Precisión de corte | ±0,05 mm |
Resolución | ±0,02 mm |
mesas de trabajo | 2 |
Forma de posicionamiento de PCB | Agujeros de alfiler o borde de PCB de desecho |
Alimentación/descarga de paneles | automático |
Área de fresado | 300x350mm |
Grosor de placa de circuito impreso | 0,3-3 mm |
Huso | SycoTec |
Velocidad máxima del husillo | 80000 rpm/ESD |
Manera de enfriamiento | aire acondicionado |
bits de enrutamiento | mango de 3.175 mm de diámetro |
Modo de reemplazo de bits de enrutamiento | manual |
Sistema de altimetría láser | Función de soplado al vacío autónoma |
Capacidad del sistema de vacío | 63L/minuto |
Poder más limpio | filtro de aire 3hp |
Flujo de trabajo del enrutador de PCB del cortador de fresado CNC:
1. Alimentación automática de PCBA desde el búfer OK/NG.
2. El sistema de succión recoge PCBA y coloca el panel en la mesa izquierda.
3. Fijar PCBA en la mesa izquierda mediante el sistema de bloqueo y comenzar a despanelar.
4. El sistema de succión recoge PCBA y coloca el panel en la mesa derecha al mismo tiempo.
5. Fijar PCBA en la mesa derecha mediante el sistema de bloqueo y comenzar a despanelar.
6. Cuando se terminan los PCBA separados de la mesa izquierda, el sistema de succión recoge los tableros individuales y los coloca en la cinta transportadora de descarga plana para el siguiente procesamiento.
7. El cortador de fresado comienza a cortar las tablas de la mesa derecha cuando termina el trabajo de la mesa izquierda.
8. Los residuos de PCB se arrojarán a la caja de chatarra.
9. Repita los pasos anteriores y siga despanelando todo el tiempo.
Sistema de operación de enrutador de PCB de fresa CNC:
1. Interfaz de operación: Windows 10
2. Sistema visual: Cámara digital de alta resolución/Sistema de visión Cognex
3. Programación:
una.Escaneo AOI/coordenadas de captura CCD
b.Función de copia de película en ángulo
C.Modificar coordenadas, ccd sincronizar automáticamente
d.Otras funciones: compensación del diámetro de la herramienta, puntas de limpieza del colector de polvo

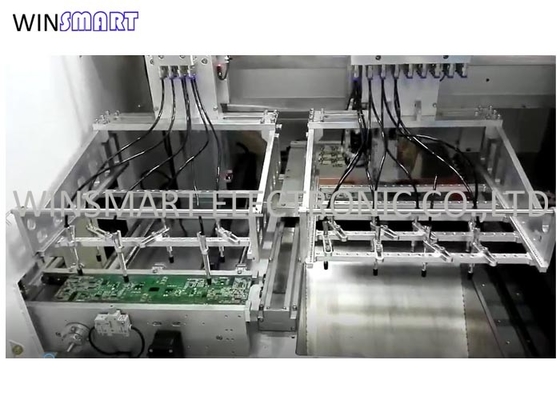

Estructura del enrutador de PCB del cortador de fresado CNC:
