Datos del producto:
|
| Material de placa de circuito impreso: | RF4, Aluminio | Conexión PCB: | corte en V, lengüeta |
|---|---|---|---|
| Alimentación de PCB: | Auto | Precisión de corte: | ±0.05mm |
| Colección de PCB: | Cinturón plano ESD | Nombre: | Herramienta para quitar paneles de PCB |
| Alta luz: | Herramienta de alimentación auto del PWB Depaneling,Separador visual del sistema PWB del CCD,Herramienta del sistema PWB Depaneling del CCD |
||

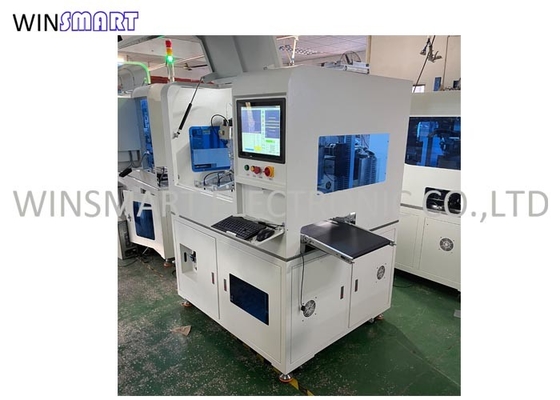

Herramienta de alimentación auto del PWB Depaneling separador visual del sistema PWB del CCD
Herramienta Descsription del PWB Depaneling:
La herramienta depaneling del PWB se utiliza principalmente para la separación de tableros de PCBA montados con PCBA. En general, PCBA se separan después de soldar con autógena y después se prueban. Hablando en términos generales, la planta de tratamiento del microprocesador de SMT no separará a la placa de circuito, sino entregará directamente el panel al cliente. En algunas pequeñas y medianas plantas de tratamiento de PCBA, el método de fractura manual del PWB se adopta, pero la placa de PCBA es fácil ser dañado y es más seguro utilizar la máquina depaneling.
Características de la herramienta del PWB Depaneling:
1. Tensión que corta baja para el V-corte y la etiqueta PCBA depaneling.
2. Sistema de la visión de la PC y del CCD para la programación y la operación exactas.
3. Programación fácil.
4. Sistema de eliminación del polvo superior para el taller libre de polvo.
5. Modo de trabajo automático completo para los altos productos del volum.
6. Transportador de alimentación ajustable y ESD banda transportadora plana para la colección separada del PWB. El empaquetado automático del PWB es opcional.
7. Programación visual para una operación más fácil.
8. Los ejes opcionales están disponibles para el V-corte y los paneles de la etiqueta.
9. La tensión que corta más baja para mejorar cortar efecto.
Especificación de la herramienta del PWB Depaneling:
| Number modelo | SMTID3 |
| Tamaño de la máquina | 1800 (L) x 1500 (W) x 2200 (H) milímetros |
| Voltaje | 220V/50Hz |
| Tamaño máximo del PWB | 300x300m m (adaptable) |
| Grueso del PWB | 0.4-6m m |
| Modo de alimentación | Automático |
| Colocación del PWB | Accesorio modificado para requisitos particulares |
| Programación | Enseñanza de Vision, en línea programando |
| Cortar el eje | 20000-60000rpm/min |
| Tipo de enfriamiento | Enfriamiento del uno mismo |
| Modo de la eliminación del polvo | Colección superior |
| Cortar velocidad | 1-100mm/s |
| Cortar exactitud | ±0.02mm |
| Cuchillo | 0.8-3.0 pedazos de encaminamiento, rotación correcta y hoja de sierra |
| Exactitud de repetición | ±0.02mm |
| Sistema de control | PC industrial |
| Eje | Opcional |
| Tarifa del poder de la máquina | 5KW total, incluye el aspirador 3KW |
| Condición de máquina | el 100% nuevo |
| Garantía | 1 año |
| servicio de la Después-venta | 24 horas de ayuda en línea, la instalación de ultramar y el entrenamiento está disponibles |
| Programación | En línea, visual |
| Función automática de la calibración | Calibración automática del punto de la marca |
| Función de edición | Línea recta, punto, arco, círculo |
| Exactitud de la posición de AXIS | 0.01m m |
| Cortar la precisión | ±0.05mm |
| Exploración del código de barras | Opcional |
| Función de cuenta | Sí |
Taller de la producción de la herramienta del PWB Depaneling:
