Equipo de corte por láser ULTRAVIOLETA rígido de la placa de circuito impresa 20W sin estrés

Equipo de corte por láser ULTRAVIOLETA rígido de la placa de circuito impresa 20W sin estrés
Rigid Print Circuit Board 20W UV Laser Cutting Equipment Without Stress

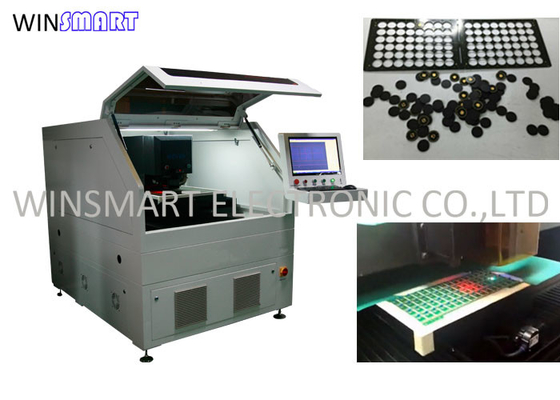

Equipo de corte por láser ULTRAVIOLETA rígido de la placa de circuito impresa 20W sin estrés Equipo de corte por láser ULTRAVIOLETA rígido de la placa de circuito impresa 20W sin estrés

Ampliación de imagen :  Equipo de corte por láser ULTRAVIOLETA rígido de la placa de circuito impresa 20W sin estrés

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Winsmart
Certificación: CE
Número de modelo: SMTL600
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Precio: USD1-150K/set
Detalles de empaquetado: estuche de madera contrachapada
Tiempo de entrega: 5-30 días
Condiciones de pago: LC, T/T, Western Union
Capacidad de la fuente: 100 juegos por mes

Equipo de corte por láser ULTRAVIOLETA rígido de la placa de circuito impresa 20W sin estrés

descripción
Zona de trabajo: 600x600m m Cortar manera: sin contacto
Tipo del PWB: corte en V, lengüeta Material del PWB: FR4, FPC
Poder del laser: 20W Nombre: Equipos de corte por láser
Alta luz:

laser ULTRAVIOLETA 20W que corta el equipo

,

Laser rígido del PWB que corta el equipo

,

Máquina impresa de Depaneling de la placa de circuito

Laser ULTRAVIOLETA rígido de la placa de circuito 20W de la impresión que corta el equipo sin la tensión





Laser que corta la descripción del equipo:

El laser que corta el equipo puede cortar diversos tipos de placas de circuito del PWB con V-CUT y los agujeros del sello, y divide las placas de circuito encapsuladas y a los tableros ópticos ordinarios. Es conveniente para el corte del laser y las placas de circuito depaneling del PWB hechos de los tableros de combinación suaves y duros, FR4, PWB, FPC, módulo de la identificación de la huella dactilar, película de la cubierta, materiales compuestos, substrato de cobre y otros materiales.

Según la demanda, el laser ULTRAVIOLETA y verde se puede utilizar para cortar y para separar el PWB, y los diversos tipos de placas de circuito del PWB con V-CUT y los agujeros del sello se pueden exacto cortar el equipo apoyan el cargamento automático y el corte de la descarga, que puede realizar la automatización



Laser que corta características del equipo:

1. El alto rendimiento ULTRAVIOLETA/el laser del verde se adopta, con el pequeño punto de concentración del laser y la muesca estrecha.

2. El proceso del corte del tablero estará limpio y libre del polvo de evitar el fracaso del circuito causado por la conducción causada por la basura.

3. El tablero del PWB se ha pegado que se puede dividir directamente. No hay contacto y tensión durante el corte.

4. Plataforma de trabajo con dos ejes de la alta precisión, alta precisión y velocidad rápida.

5. El CCD se puede utilizar para la colocación y la corrección automáticas.

6. El proceso es controlado automáticamente por los programas informáticos, y la interfaz da la reacción en tiempo real para entender la situación de proceso en tiempo real.

Laser que corta la especificación del equipo:

Laser De c4q conmutado diodo-bombeada todo el laser ULTRAVIOLETA de estado sólido
Longitud de onda del laser 355nm
Fuente de laser 20W ULTRAVIOLETA
Colocación de la precisión de la mesa de trabajo del motor linear ±2μm
Alimentación del PWB Manual
Descarga del PWB Manual
Colocación del PWB Accesorio
Cortar la tensión 0
Precisión de la repetición de la mesa de trabajo del motor linear ±1μm
Campo de trabajo eficaz 600mmx600m m (adaptable)
Plataforma Mármol
Material del PWB FPC y FR4
Función de la importación de Gerber
Cortar la trayectoria Círculo, línea, punto, arco
Sistema de la operación Triunfo 10
Velocidad de exploración 2500mm/s (máximo)
Campo de trabajo 40mmх40m m
Garantía 1 año
Servicio 24 horas de ayuda en línea, el entrenamiento de ultramar está disponible
Condición de máquina El 100% nuevo



Laser que corta industria aplicable del equipo:

Es conveniente para cortar diversos tipos de substratos del PWB, tales como placas de cerámica de los substratos, suaves y duras de enlace, FR4, PWB, FPC, módulo de la identificación de la huella dactilar, película de la cubierta, materiales compuestos, substratos de cobre, etc.

Equipo de corte por láser ULTRAVIOLETA rígido de la placa de circuito impresa 20W sin estrés 0

Equipo de corte por láser ULTRAVIOLETA rígido de la placa de circuito impresa 20W sin estrés 1
