Datos del producto:
|
| Material del PWB: | FR4, FPC | Estrés de corte: | 0 |
|---|---|---|---|
| Zona de trabajo: | 600x600m m | Tipo del laser: | ULTRAVIOLETA |
| Garantía: | 12 meses | nombre: | Cortadora ULTRAVIOLETA del laser |
| Alta luz: | máquina del PWB Depaneling del laser de 600x600m m,máquina del PWB Depaneling del laser de FPC,cortadora ULTRAVIOLETA del laser de 600x600m m |
||

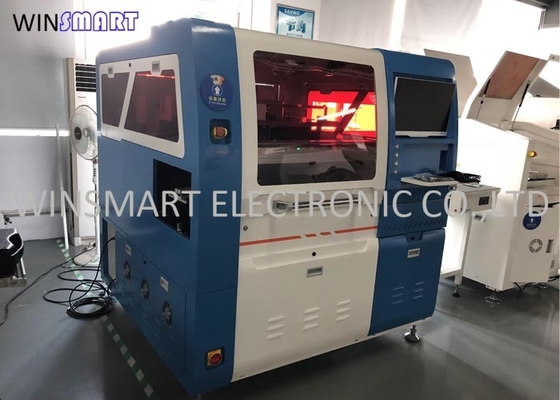

Máquina del PWB Depaneling del laser del control 600x600m m de la PC conveniente para FPC
Gane 10 la cortadora ULTRAVIOLETA del laser del control 600x600m m de la PC conveniente para FPC y el PWB
Introducción ULTRAVIOLETA de la cortadora del laser:
Comparado con el problema de la calidad del plegamiento manual tradicional, la aparición de la cortadora ULTRAVIOLETA del laser del PWB compensa esta desventaja. La máquina depaneling del PWB tiene ventajas obvias. La máquina depaneling del laser del PWB tiene alta eficacia del trabajo en la producción. La máquina depaneling del PWB es muy segura al trabajar. Cualquier empresa debe prestar la atención a la seguridad de la producción de productos además de la calidad de productos, este proceso ha sido obligatorio por los clientes europeos y americanos ya en 2004.
Principio ULTRAVIOLETA de la cortadora del laser:
El principio de esta cortadora ULTRAVIOLETA del laser es irradiar la superficie de la placa de circuito del PWB con el haz de alta energía, y realiza el corte de la vaporización de los materiales del PWB controlando los parámetros tales como densidad de energía del haz, frecuencia, velocidad y tiempos de procesamiento.
Especificación ULTRAVIOLETA de la cortadora del laser:
| Tipo del laser | De c4q conmutado diodo-bombeada todo el laser ULTRAVIOLETA de estado sólido |
| Longitud de onda del laser | 355nm |
| Marca del laser | Optowave |
| Colocación de la precisión de la mesa de trabajo del motor linear | ±2μm |
| Precisión de la repetición de la mesa de trabajo del motor linear | ±1μm |
| Velocidad de exploración | 2500mm/s (máximo) |
| Campo de trabajo | 40mmх40m m |
| Tabla de funcionamiento | Uno |
| Zona de trabajo | 600x600m m |
| Tipo del PWB | V-corte y etiqueta |
| Material del PWB | FR4, FPC |
| Grueso del PWB | 0.2-3m m |
| Cámara CCD | Marca de Alemania |
| Plataforma de la tabla | Mármol |
| Modo de enfriamiento | Refrigerador de agua |
| Dispositivo de escape | Sí |
| Servicio | Instalación y entrenamiento in situ |
| Garantía | 12 meses |
| Condición de máquina | Nuevo |
| Colocación | Accesorio |
Ventajas ULTRAVIOLETA de la cortadora del laser:
1. Ningún polvo
El ambiente de producción de la industria de la placa de circuito se realiza en el taller libre de polvo. El equipo depaneling tradicional del PWB, tal como tipo de mudanza máquina de la cuchilla, producirá inevitable residuos y el polvo del micrófono, que contaminará los 10000 y 1000 talleres libres de polvo de la clase y afectará a la conductividad de productos. La cortadora ULTRAVIOLETA del laser es una vaporización que procesa el proceso, que no producirá el polvo y es conducente a la conductividad del producto.
2. Alta precisión que corta
El hueco de proceso del equipo de proceso tradicional de alta precisión no puede alcanzar la anchura de hueco de menos de 100 micrones, que causarán cierto daño a las líneas en el borde o la placa de circuito de PCBA que contiene componentes. El punto del foco de la cortadora del laser es pequeño, y el modo de proceso frío ultravioleta tiene poco impacto termal al borde de la placa de circuito. La exactitud de la posición que corta es menos de 50 micrones, y la exactitud del tamaño que corta está menos de 30 micrones, que no afectarán al borde de la placa de circuito, y la precisión es altos.
3. Ninguna tensión
Los métodos de proceso tradicional tienen generalmente V-surcos, que causarán cierto daño al tablero en el proceso de fabricación. La cortadora ULTRAVIOLETA del laser puede cortar directamente al tablero desnudo sin la fabricación de V-surcos. Además, los métodos de proceso tradicionales utilizan directamente las herramientas para actuar en la placa de circuito, especialmente el método de sellado tienen un gran impacto en la placa de circuito, que es fácil causar la deformación del tablero. La cortadora del laser es un modo de proceso sin contacto, que actúa en la superficie del material a través del haz de alta energía, que no causará la influencia de la tensión y de la deformación y el daño de la placa de circuito.
4. Para el corte especial-formado, es fácil automatizar
La cortadora ULTRAVIOLETA del PWB del laser puede cortar para cualquier forma sin el reemplazo de ningunos apoyos y accesorios, y sin la malla de acero. El mismo equipo puede resolver el corte especial-formado y rectilíneo, que es fácil realizar la planta de fabricación producción automática y alta flexibilidad. Es fácil mejorar eficacia de la producción y ahorrar proceso de producción y el ciclo de la producción. Particularmente, puede de manera rápida y eficiente cubrir las necesidades de la impermeabilización rápida, directamente importación el dibujo, y después localizar el corte.
5. Alta compatibilidad
La cortadora ULTRAVIOLETA del laser puede procesar los materiales alrededor de la placa de circuito, tal como PWB, FPC, película de la cubierta, animal doméstico, reforzando el tablero, IC, para corte de metales ultrafino, el etc. que tiene factibilidad fuerte, es compatible con el proceso de una variedad de materiales, es fácil actuar, se puede importar en el dibujo, no necesita ajustar ningunas piezas mecánicas, y es fácil de actuar y de mantener.
6. Buen efecto del filo
El filo está liso y aseado sin las rebabas. Puede ser procesado y ser formado directamente según el tamaño del dibujo, que es conducente a mejorar la producción del producto. Puede ser instalado directamente en el proceso subsiguiente sin la transformación posterior.
