Datos del producto:
|
| Condición: | Nuevo | Conexión PCB: | corte en V, lengüeta |
|---|---|---|---|
| Alimentación de PCB: | Transportador ajustable | Cortar la precisión: | ±0.05mm |
| Colección de PCB: | modificado para requisitos particulares | Nombre: | PWB Depanelization |
| Alta luz: | Máquina del router del PWB de Depanelization,router del PWB de 0.4m m,5KW PWB total Depanelization |
||
Transportador de alimentación ajustable de la máquina 920±20m m del router del PWB de Depanelization
transportador de alimentación ajustable y PWB plano Depanelization de 920±20m m del transportador de la salida
PWB Depanelization Descsription:
El depanelization del PWB es un proceso importante en el proceso de producción de la asamblea electrónica total. Para mejorar la salida de la fabricación impresa de la placa de circuito (PWB) y la velocidad linear del soporte de la superficie (SMT), diseñan a la placa de circuito impresa generalmente como tablero grande, que será dividido en muchos solos pequeños tableros más pequeños del PWB usando el equipo depaneling de la máquina del PWB en el producto final. Este tablero grande del PWB se puede llamar tablero de conexión o el panel del PWB. Dividen a este tablero o panel de conexión grande en pequeños pedazos. En diversos procesos del producto, puede ser dividido después de SMT, después de las TIC, después de soldar con autógena el por-agujero SMT, o antes del montaje del producto final.
La máquina depaneling del PWB es una máquina usada en curso de corte continuo del PWB. La calidad del plegamiento manual tradicional es incontrolable, y hay peligros ocultados para la seguridad del trabajo de personales plegables. Sin embargo, debido a la fuerza desigual del plegamiento manual y la diferencia de la posición plegable del ángulo, circuito eléctrico del PWB, las piezas y pista de la lata se dañan y los componentes se caen, la deformación de cobre de la hoja y placa que se caen y otra vida de servicio corta y fenómenos adversos.
Especificación del PWB Depanelization:
| Number modelo | SMTID2 |
| Tamaño de la máquina | 1800 (L) x 1500 (W) x 2200 (H) milímetros |
| Voltaje | 220V/50Hz |
| Tamaño máximo del PWB | 300x300m m (adaptable) |
| Grueso del PWB | 0.4-6m m |
| Modo de alimentación | Automático |
| Colocación del PWB | Accesorio modificado para requisitos particulares |
| Programación | Enseñanza de Vision, en línea programando |
| Cortar el eje | 20000-60000rpm/min |
| Tipo de enfriamiento | Enfriamiento del uno mismo |
| Modo de la eliminación del polvo | Colección superior |
| Cortar velocidad | 1-100mm/s |
| Cortar exactitud | ±0.02mm |
| Cuchillo | 0.8-3.0 pedazos de encaminamiento, rotación correcta y hoja de sierra |
| Exactitud de repetición | ±0.02mm |
| Sistema de control | PC industrial |
| Eje | Opcional |
| Tarifa del poder de la máquina | 5KW total, incluye el aspirador 3KW |
| Condición de máquina | el 100% nuevo |
| Garantía | 1 año |
| servicio de la Después-venta | 24 horas de ayuda en línea, la instalación de ultramar y el entrenamiento está disponibles |
| Programación | En línea, visual |
| Función automática de la calibración | Calibración automática del punto de la marca |
| Función de edición | Línea recta, punto, arco, círculo |
| Exactitud de la posición de AXIS | 0.01m m |
| Cortar la precisión | ±0.05mm |
| Exploración del código de barras | Opcional |
| Función de cuenta | Sí |
Características del PWB Depanelization:
Esta máquina es un equipo en línea lleno-automático, que se puede conectar con la máquina del cargador del PWB.
Adopta la rotación de alta velocidad de la hoja de sierra y de la fresa según los programas.
La tensión que corta baja se asegura de que el filo es liso sin las rebabas.
Sistema operativo de Windows 10, programa visual, sistema de la corrección automática del punto de la marca, alta cámara del pixel para exhibir la trayectoria que corta para la programación fácil y el corte exacto. Y viene con el sistema de eliminación del polvo hacer el taller libre de polvo.
Puede trabajar para los tableros del PWB del V-corte y de la etiqueta depaneling.

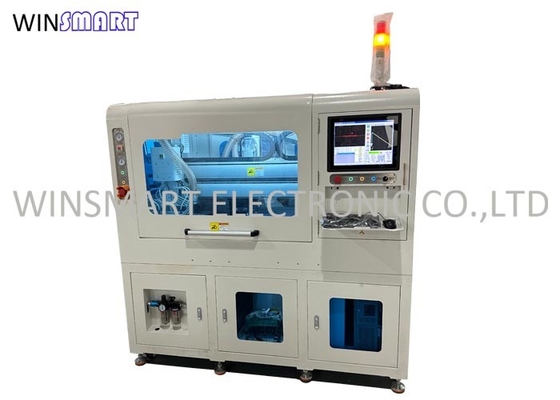

Foto del PWB Depanelization:
