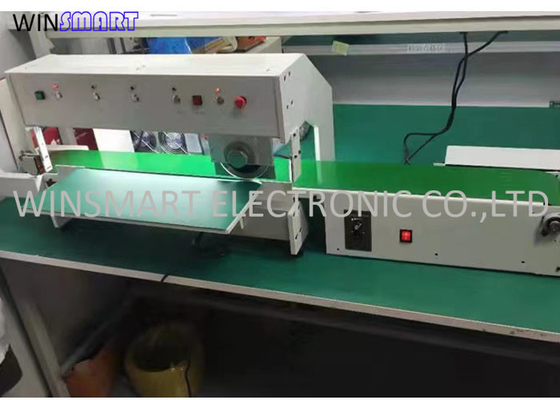

El transportador auto V del ESD cortó la máquina del PWB Depaneling para los tableros de 1300m m

Máquina automática de la separación del PWB del V-corte con el transportador del ESD

Introducción de la máquina de la separación del PWB del V-corte:

1. Botón del ajuste del modo de la división

2. Indicador y origen de poder

3. Botón del viaje de la placa

4. Interruptor alto-bajo de la velocidad

5. Botón de paro de emergencia

6. Placa lateral

7. Una cuchilla más baja

8. Cuchilla superior

9. Botón superior del ajuste de altura de cuchilla

10. Portahojas superior

11. Bafle superior de la cuchilla y un bafle más bajo de la cuchilla

12. Dispositivo de ajuste de elevación de la plataforma

13. Dispositivo de las cortinas de la luz de la seguridad

Descripción de la máquina de la separación del PWB del V-corte:

el separador del PWB del V-corte también se llama cortador del PWB. Adopta un nuevo tipo de diseño linear/circular del cortador, y termina el movimiento micro del corte de la tensión de esquileo al mismo tiempo. El cortador es conveniente para cortar el PWB con el V-surco. El tablero no se mueve, y la cuchilla que corta se mueve adelante y al revés. Se reduce la tensión de esquileo y el riesgo potencial de la calidad del producto se reduce. La cortadora se hace del acero de alta velocidad y se puede utilizar en varias ocasiones. Ahora hablemos del efecto de la tensión del cortador del PWB.

Parámetros de la máquina de la separación del PWB del V-corte:

1. Voltaje: 220/110V, 50/60Hz

2. Poder: 250W

3. Cuchilla circular motorizada parte superior: Diámetro 125m m; ángulo de cuchilla: 26-28 °

4. Longitud linear inferior de la cuchilla: 400/600/900/1300m m

5. Longitud de la separación: 0-100-200-300-400-1300m m

6. Tamaño externo: según la longitud de la cuchilla

7. Peso: según longitud de la cuchilla

8. Paquete: Caso de madera

Características de la máquina de la separación del PWB del V-corte:

1. El cuchillo circular superior y el cuchillo linear más bajo se adoptan para el tipo de mudanza cortadora del cuchillo del PWB. Cuando el tablero del PWB se pone en el cuchillo más bajo, el interruptor se camina encendido, y el cuchillo circular superior se mueve horizontalmente al punto de ajuste, es decir, se corta y se separa el tablero de PC, el corte no se cae, y la incisión es plana.

2. El cortador circular puede ser dividido caminando, que puede reducir totalmente la tensión y evitar que el punto de soldadura se agrieten y las piezas de la fractura.

3. Después de soldar, el tablero quebrado del PWB que conecta pedazos múltiples dañará el circuito o romperá a menudo los componentes electrónicos. Usando esta máquina puede evitar daño y mejorar eficacia y calidad del trabajo.

4. La máquina es conducida por un motor de escalonamiento, que puede ser de autoretención y muy bien que corta y de colocación cuando está accionado encendido. Soluciona el problema que los motores de DC y de CA cambian sus puntos del viaje después de trabajar por un periodo de tiempo debido a la inercia.

5. La máquina del cortador del PWB del V-corte adopta el interruptor ligero infrarrojo de la cortina para la protección de la seguridad. Cuando las manos o los objetos extranjeros están en el área de movimiento del cuchillo, la máquina parará el trabajar inmediatamente para asegurar la operación de alta velocidad y segura de la máquina.

6. La velocidad que corta se puede fijar como alta o baja. La velocidad puede estar hasta 200mm/s, y el viaje de la herramienta se puede fijar en cualquier punto delantero de la parada junto con la longitud del tablero de PC.

7. La parte más inferior del extremo superior de la máquina se equipa de una lámpara fluorescente para evitar el trabajo de errores en el patio bajo ambiente de la sombra.

8. Los cuchillos superiores y más bajos de la máquina del cortador del PWB se hacen del acero de alta velocidad importado, que es extremadamente durable y se puede grinded en varias ocasiones.

Especificación de la máquina de la separación del PWB del V-corte:

Mantenimiento diario de la máquina de la separación del PWB del V-corte:

Durante el uso de la máquina, el trabajo de mantenimiento es muy simple. Mantenga la máquina limpia, y pinte la grasa antioxidante en las cuchillas superiores y más bajas sobre una base regular. Señale a una persona responsable de la operación y del mantenimiento, para asegurar la precisión de la máquina. No la utilice ni almacene bajo alta o baja temperatura
