Datos del producto:
|
| Tipo del PWB: | V-corte y tableros de la etiqueta | Laser: | Según el requisito de los clientes |
|---|---|---|---|
| Material del PWB: | FR4, FPC | Accesorio: | Modificado para requisitos particulares |
| Mesas: | 2 | nombre: | Máquina de corte por láser de PCB |
| Alta luz: | Máquina de despanelado de PCB láser semiautomática,Máquina de despanelado de láser de mesa doble,Máquina de corte láser de PCB FR4 |
||

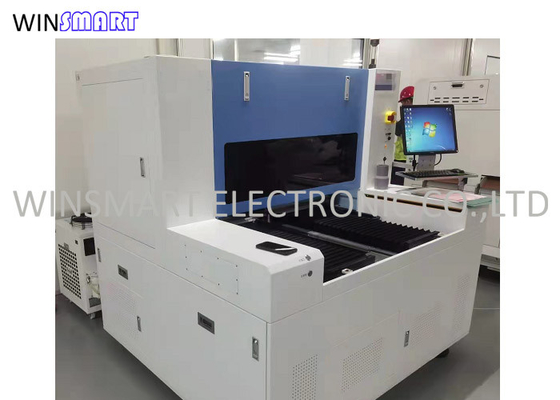

Máquina semiautomática de Depaneling del PWB del laser de la tabla dual sin estrés
Máquina de corte por láser de PCB semiautomática de doble mesa sin estrés
Aplicaciones de la máquina de corte por láser de PCB:
Corte de materiales 5G, como CCM / COB / LCP / MPI / COF / cop / pi / CPI en electrónica de consumo.
Corte FPC.
Corte de PCB FR4.
Corte de vidrio.
PCB láser CIntroducción de la máquina de corte:
La estructura de pórtico y el diseño de la trayectoria de la luz voladora facilitan la conexión a la línea de producción.Se puede equipar con un especial
carga y descarga del sistema EN LÍNEA de acuerdo con las necesidades de producción para realizar la producción automática y mejorar en gran medida la eficiencia de la producción. Es un dispositivo diseñado para el procesamiento de FPC y PCB.El modo de trabajo de la máquina de corte ordinaria puede realizar la operación de la línea de montaje y la producción de doble estación, el diseño del modelo inteligente, el sistema de ruta óptica cerrada puede procesar productos dentro de 450, que se pueden separar en un rango de plataforma doble 200, está hecho a medida para procesamiento de FPC y PCB.
láser de placa de circuito impresoCaracterísticas de la máquina de corte:
1. Se adopta un láser verde/UV de alto rendimiento, con un punto de enfoque láser pequeño y una muesca estrecha.
2. El proceso de corte de tableros debe estar limpio y libre de polvo para evitar fallas en el circuito causadas por la conducción causada por los desechos.
3. La placa PCB que se ha pegado se puede dividir directamente.No hay contacto ni tensión durante el corte.
4. Plataforma de trabajo de dos ejes de alta precisión, alta precisión y alta velocidad.
5. CCD se puede utilizar para posicionamiento y corrección automáticos.
6. El software de la computadora controla automáticamente el procesamiento, y la interfaz del software brinda retroalimentación en tiempo real para comprender el estado del procesamiento en tiempo real.
PCB láser CEspecificación de la máquina de extracción:
| Tipo de láser | ultravioleta, picosegundo |
| Longitud de onda láser | 355nm |
| Fuente láser | 10/15/20W |
| Precisión de posicionamiento | ±3μm |
| Precisión de repetición | ±2μm |
| Área de trabajo | 350*400mm(Mesa Doble) |
| Velocidad de escaneo | 2500 mm/s |
| Campo de trabajo | 40*40mm |
| Modo de enfriamiento | Refrigeración por agua |
| Enfriador de agua | Sí |
| Escape | Sí |
| Método de posicionamiento | Accesorio personalizado (FR4) |
| Garantía | 1 año |
| Informe de prueba | Proporcionó |
| Paquete | Caja de madera |
Ventajas de la máquina de corte por láser de PCB:
1. Sin polvo
2. Alta precisión de corte
3. Sin estrés
4. Para cortes de formas especiales, es fácil de automatizar
5. Alta compatibilidad
6. Buen efecto de vanguardia
