Datos del producto:
|
| Utilización: | pulso de calor | El color: | Blanco |
|---|---|---|---|
| Válvula de tensión: | Las partidas de los demás componentes | Exactitud de la temperatura: | ±5°C |
| Enfriamiento por termodo: | Aire | Consumo de energía: | 500 W |
| Cantidad de accesorios: | 2 | Nombre del producto: | Máquina de soldadura de barra caliente |
| Alta luz: | Máquina de soldadura de PCB rígidos flexibles,Máquina de soldadura de barras calientes de 220 V,Máquina de soldadura de barras de PCB en caliente |
||

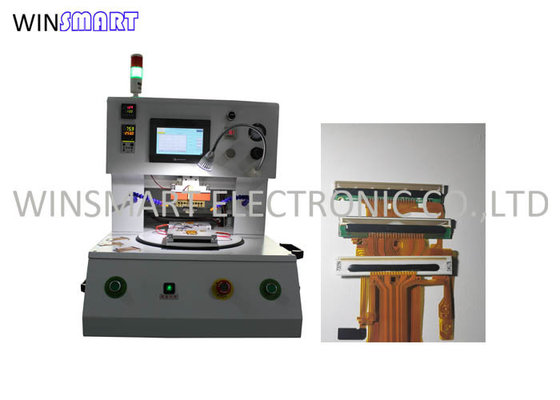

Tecnología de calor por pulso Máquina de soldadura de barras calientes para PCB flex-rígido
La máquina de soldadura de barras calientes con calor de pulso Introducción:
La máquina de soldadura de barras calientes de tecnología de calor por pulso es un equipo avanzado diseñado específicamente para soldar PCB flex-rígidos.junto con la integración de una cámara CCDEsta máquina es ideal para aplicaciones que requieren una alta precisión y consistencia en la soldadura de PCB flex-rígidos.
Máquina de soldadura de barras calientes con calor de pulso Características:
1Tecnología de calor por pulso: la máquina utiliza tecnología de calor por pulso, que entrega pulsos de calor controlados y precisos al área de soldadura.reducción al mínimo del riesgo de daños a los PCB flex-rígidos delicados.
2. Integración de cámara CCD: La máquina está equipada con un sistema de cámara CCD que proporciona visualización y monitoreo en tiempo real del proceso de soldadura.La cámara permite a los operadores alinear con precisión los componentes y verificar la calidad de las juntas de soldadura, garantizando resultados de soldadura precisos y fiables.
3Parámetros programables: La máquina ofrece parámetros programables para la temperatura, la duración del pulso, la presión y otros parámetros de soldadura.Esta característica permite la personalización y adaptabilidad a diversos requisitos de soldadura.
4Alineación y control de presión precisos: La máquina incorpora mecanismos para la alineación precisa de los componentes y la aplicación controlada de la presión durante la soldadura.Esto garantiza el contacto adecuado entre el PCB flexible-rígido y los componentes, lo que resulta en juntas de soldadura fiables.
5Interfaz fácil de usar: La máquina cuenta con una interfaz fácil de usar que permite a los operadores establecer y ajustar fácilmente los parámetros de soldadura, monitorear el proceso de soldadura,y acceder a varias funciones y configuracionesLa interfaz mejora la facilidad de uso y la eficiencia.
Especificación de la máquina de soldadura de barras en caliente:
| Tamaño de la máquina | 610 × 410 × 450 mm |
| Área de trabajo | Máximo 150*150 mm |
| Peso de la máquina | 62 kilos |
| Presión del aire de trabajo | 0.6-0.8Mpa |
| Cantidad de accesorios | 2 |
| Tamaño de la cabeza del termodo | No más de 40*3 mm |
| Precisión de soldadura | inclinación 0,2 mm |
| Tiempo de prensado | 1~99.9 segundos |
| Ajustes de temperatura | RT temperatura del agua en el agua |
| Presión de soldadura | 1 ~ 20Kg |
| Ajustes de temperatura | Dos. |
| Medio ambiente de trabajo | 10 a 60 °C, 40% a 95% |
| Fuente de alimentación | AC220V ± 10% 50HZ,2200W |
| Modo de alineación | Monitoreo CCD + LCD |
| Modo de alimentación | Manual de trabajo |
| Modo de arranque | Presione el botón de inicio |
| Plataforma de rotación | Control del cilindro, tolerancia < 0,02 mm |
Las ventajas de la máquina de soldadura de barras calientes:
1Alta precisión y consistencia: La tecnología de calor por pulso y la integración de la cámara CCD aseguran una alineación precisa, una transferencia de calor controlada y resultados de soldadura consistentes.Esto conduce a uniones de soldadura de alta calidad y mejora la fiabilidad general del producto.
2Prevención de daños: La tecnología de calor por pulso de la máquina minimiza el riesgo de daños a los delicados PCB flex-rígidos al proporcionar pulsos de calor controlados y localizados.Ayuda a proteger los componentes y el sustrato de PCB del exceso de exposición al calor.
3. Monitoreo en tiempo real: la cámara CCD integrada proporciona visualización y monitoreo en tiempo real del proceso de soldadura. Esto permite a los operadores detectar cualquier problema o defecto rápidamente,garantizar acciones correctivas inmediatas y reducir las posibilidades de reelaboración.
4. Parámetros personalizables: Los parámetros programables de la máquina ofrecen flexibilidad y adaptabilidad a diversos requisitos de soldadura.presión, y otros parámetros para lograr resultados óptimos de soldadura para diferentes diseños de PCB flex-rígidos.
5Mejora de la eficiencia: la interfaz fácil de usar de la máquina, los mecanismos de alineación precisos y las tecnologías de soldadura avanzadas contribuyen a una mayor eficiencia en el proceso de soldadura.Reduce el tiempo de producción, minimiza los errores y aumenta la productividad general.
6- Garantizar la calidad: la integración de la vigilancia de la cámara CCD y el control preciso de la soldadura garantizan una calidad de la unión de soldadura constante y fiable.Esto conduce a una mejor calidad del producto y reduce el riesgo de fallas o problemas relacionados con la soldadura.
Aplicación de la máquina de soldadura de barras calientes:
Soldadura de FFC a PCB
Máquina de soldadura de barras en caliente
