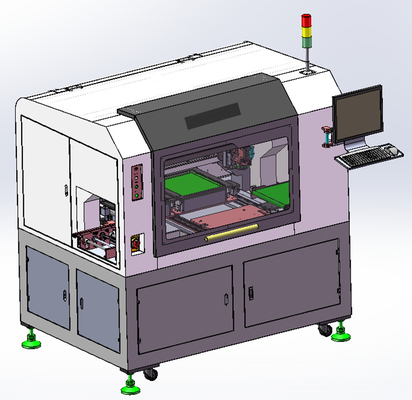

Máquina de despaño de routers de PCB en línea con doble husillo y doble mesa Máquina de despaño de routers de PCB en línea Max. 100.000 RPM

Brand Name:	Winsmart
Model Number:	SMTIR500
MOQ:	1 juego
Precio:	USD20000-80000
Packaging Details:	Casilla de madera contrachapada
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Lugar de origen:

porcelana

Certificación:

Alimentación de PCB:

Descarga del PWB:

Velocidad del eje:

100,000RPM

Posicionamiento de PCB:

Accesorio personalizado

Mesa de trabajo:

cantidad del eje:

Área de trabajo:

300x300mm, puede ser personalizado

precisión de corte:

± 0,05 mm

Enrutamiento de Bit Dia:

0.8-3.0 mm

Nombre:

Enrutador de PCB de doble huso

Capacidad de la fuente:

100 juegos por mes

Resaltar:

Máquina de desinstalación de routers de PCB de doble mesa

100 Máquina de desmontaje de paneles de PCB de ruta de 1000 rpm

Máquina en línea del router del PWB Depaneling

Product Description

Máquina de despaño de routers de PCB en línea con doble husillo y doble mesa Máquina de despaño de routers de PCB en línea Max. 100.000 RPM

Se trata de un dispositivo de circuito impreso de doble mandíbula con doble mesa.

1.El eje XYZ y el eje de alimentación del equipo utilizan módulos antipolvo de alta precisión, con una precisión de ± 0,01 y un buen efecto antipolvo

2La estructura de alimentación adopta succión magnética, que es fácil de cambiar productos y tienen una fuerte universalidad.

3.Equipado con detección de puntos MARK y función de corrección automática

4Programación rápida y sencilla para el cambio de producto

5.Capaz de programación de matrices y programas de atajos

6Funciones de edición rápida para copiar, modificar y compensar programas completos

7Apoyo a diferentes programas para 2 mesas de trabajo

8Pruebas de gestión de la vida útil de las herramientas

9Función de optimización de la trayectoria general

10- Puerto MES de reserva y puerto robot

11Función de detección de rotura del cortador

12.Escaner de códigos de barras opcional y función de cambio automático de herramientas

Especificación del enrutador de PCB de doble tabla con doble husillo:

Categoría	Descripción		Parámetro
Sistema de reconocimiento	Puntos de marca de búsqueda automática		Búsqueda y localización de imágenes en color
	La cámara		Importación de una cámara a color con una resolución de 0,008 mm/píxel
	Tamaño del FOV		6*5 mm
	Iluminación		Estructura circular, fuente de luz blanca
	Velocidad de procesamiento de imágenes		Tiempo de procesamiento de la pantalla < 300 ms/FOV
Sistema mecánico	Medidas antistáticas		El cepillo ESD
	Tamaño del PCB		Las demás:
	Precisión de corte		± 0,05 mm
	Velocidad de corte		0-200 mm/seg
	espesor de los PCB		0.5-3.0 mm
	Inspección de herramientas		Herramienta rota y pedido de reemplazo
	Plataforma XYZ	Conducido	Servomotor, módulo de movimiento, tornillo de precisión y riel de guía
		Velocidad del husillo	Máximo de 100 000 rpm
		Repetibilidad	± 0,01 mm
		Velocidad de movimiento	Se trata de un sistema de control de velocidad.
Sistema operativo	Sistema de funcionamiento		Ganar 10
	Detección		Función de detección automática de arranque
	Software de corte automático	Características	Los datos de procesamiento se pueden aprender a través de CCD
		Interfaz	Datos de producción y procesamiento gráfico
	- ¿ Por qué?	Punto máximo de marca	2 puntos de marca
		velocidad de reconocimiento	Se aplicará una presión de presión superior a la de la marca.
Sistema de control	P.C.		P.C.
	Muestra		17 ̊ LCD
Las demás	Peso		800 kilos
	Fuente de alimentación		AC 220V, 50 Hz
	Suministro de aire		> 4,5 kg/cm3
	Ruido		El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
	El color		Blanco

Parámetros del enrutador de PCB de doble mandíbula con doble mesa:

1- Mesa de trabajo: dos

2.Tamaño del PCB ((L*W*H(mm): 50*50*0,3-300*300*3.0

3. Espinilla: SycoTec 4033 AC-ESD, máximo 100000 rpm

4Diámetro del bit de enrutamiento:0.8-3.0 mm

5.Descarga de PCB:cinturón plano

6.Trajectoria de corte: línea recta/arco/círculo/L/U/cuadrado

7. Posicionamiento CCD: 5 millones de píxeles

8.MES,conexión:API,Función: Inspección de procesos y tránsito de productos

9Configurar el eliminador estático.

10Detección de cuchillo roto

11*Mantener el control de la distancia del cortador

12Identificación de la marca: cobre, estaño revestido (fuente de luz coaxial)

13.Recolección: aspiración independiente, aspiración de fondo como aspiración de toda la plataforma, asegurando que la superficie del tablero esté libre de polvo después del corte

14.La altura de la parte inferior del equipo sobre el suelo es ≥ 100 mm (ranura de cableado inferior)

15.Precisión de corte: ≤ ± 0,05 mm

16.Repetitividad: ≤ ± 0,01 mm

- ¿Qué es esto? - ¿Qué es esto?

1El ancho se ajusta automáticamente según las diferentes tablas.

Máquina de despaño de routers de PCB en línea con doble husillo y doble mesa Máquina de despaño de routers de PCB en línea Max. 100.000 RPM 0

2La institución del eje Y adopta módulos totalmente cerrados de alta precisión, movimiento en doble eje Y, buen efecto de prevención del polvo y una precisión de hasta ± 0.02El mecanismo de fijación tiene una función de placa de presión totalmente automática para evitar que el producto se mueva durante el corte. Mejorar eficazmente la calidad del producto.

Máquina de despaño de routers de PCB en línea con doble husillo y doble mesa Máquina de despaño de routers de PCB en línea Max. 100.000 RPM 1

3. doble huso independiente que mejora 1,5 veces la productividad de huso único.

Máquina de despaño de routers de PCB en línea con doble husillo y doble mesa Máquina de despaño de routers de PCB en línea Max. 100.000 RPM 2

4Esta máquina de router de PCB viene con aspiradora industrial.

Máquina de despaño de routers de PCB en línea con doble husillo y doble mesa Máquina de despaño de routers de PCB en línea Max. 100.000 RPM 3

Accesorios principales para el enrutador de PCB con doble mandíbula y doble mesa:

Punto de trabajo	Descripción	Marca del producto	En el caso de la
1	Servomotor y controlador	Panasonic
2	Válvula de solenoide con cilindro	SMC, AirTAC, FESTO y otras agencias
3	El ordenador	PC para uso industrial
4	Interruptor fotoeléctrico, interruptor de límite, interruptor de proximidad	El tratamiento de la enfermedad
5	Rodas de tornillo	¿ Qué es esto?
6	Ferrocarril	El número de personas afectadas por el incendio
7	Componentes eléctricos como los contactores y los interruptores de aire	El CHINT
8	El eje	- SícoTec.
9	Más limpio	Las demás máquinas y aparatos de limpieza
