Máquina de perforar PCB de aluminio de 30T FR4 con molde de perforar de precisión

Máquina para perforar PCB:

La máquina de perforar PCB hidráulico es la clave para garantizar el funcionamiento normal y preciso de la máquina.Es necesario ensamblar cuidadosamenteAdemás, debe prestarse especial atención a las condiciones de uso y al entorno de trabajo del propio usuario.que puedan afectar a la calidad de mantenimiento de este sistemaSin embargo, si no se proporcionan instrucciones específicas, los usuarios deben seguir estrictamente estas instrucciones para la instalación, depuración y uso.

Este sistema hidráulico consta de un grupo de bombas de fuente de presión, un grupo de válvulas direccionales, un sistema de filtración y refrigeración, un dispositivo de control, un tanque de aceite y tuberías.

Durante el proceso de trabajo, el sistema de refrigeración de filtración, el grupo de bombas de control, el grupo de bombas de fuente de presión, etc. son todos controlados por aparatos eléctricos.Cuando el caudal de trabajo de la bomba de paleta en el grupo de la bomba de la fuente de presión está en salida, el flujo se suministra a cada componente hidráulico,y el grupo de válvulas electrohidráulicas (válvulas solenoides) del cilindro de control está controlado por el dispositivo eléctrico para completar el movimiento de ida y vuelta de cada cilindro.

La posición de movimiento del cilindro hidráulico se controla mediante un dispositivo de interruptor de desplazamiento.

Máquina para perforar PCBEspecificación:

Máquina para perforar separadores de PCB Detalles:

1El cableado profesional.

2En inglés:

3Protección con contraseña para evitar mal funcionamiento.

4. molde de perforación personalizado para el corte preciso, cajón ESD para la recolección de PCB más fácil.

5. Doble "Start" y puerta de seguridad con diseño de sensores para garantizar la producción segura.

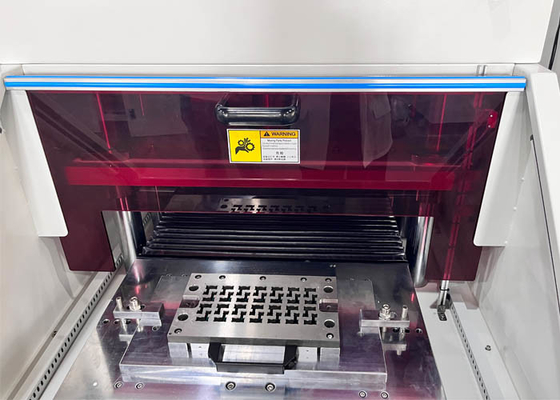

Desmontaje e instalación de moldes de máquinas perforadoras de PCB:

Paso 1: mover el molde inferior a la ubicación de punción mediante pantalla táctil.

Paso 2: Baje el molde superior para que se alinee bien con el molde inferior.

Paso 3: Aflojar 8 tornillos del molde superior.

Paso 4: Mueva todo el molde al lugar de recogida mediante pantalla táctil.

Paso 5: Aflojar 2 tornillos del molde inferior.

Paso 6: Elimine el viejo moho.

Paso 7: Ponga todo el molde en el lugar de origen.

Paso 8: Bloquear 2 tornillos para fijar el molde inferior.

Paso 9: Mueva todo el molde en el lugar de punción.

Paso 10: Baje la base superior del molde para alinear el molde superior.

Paso 11: Aflojar 8 tornillos para fijar el molde superior.

Paso 12: La instalación está terminada.

Mantenimiento de la máquina de perforado de PCB:

1Limpiar los desechos a tiempo

2. lubricar regularmente (1 semana) el tornillo, el carril de guía, los rodamientos y las piezas móviles con mantequilla

3Si algún componente orgánico está dañado, por favor, reemplace a tiempo.

4No apile los materiales entre los orificios de disipación de calor y el ventilador de disipación de calor, y mantenga una cierta distancia

5. Instrucciones de mantenimiento para la estación hidráulica
