Máquina de corte por láser en línea de estado sólido de 355nm para área de trabajo personalizada

Nombre De La Marca:	Winsmart
Número De Modelo:	SMTL600
Moq:	1 juego
Precio:	USD1-150K/set
Detalles Del Embalaje:	caja de madera contrachapada
Términos De Pago:	LC, T/T, Western Union

Información Detallada

Descripción del Producto

Información Detallada

Lugar de origen:

Porcelana

Certificación:

Material PCB:

FR4, FPC

Cutting Stress:

Área de trabajo:

300x400m m

Tipo de láser:

Garantía:

12 meses

Nombre:

Máquina de corte por láser en línea

Capacidad de la fuente:

100 conjuntos por mes

Descripción del Producto

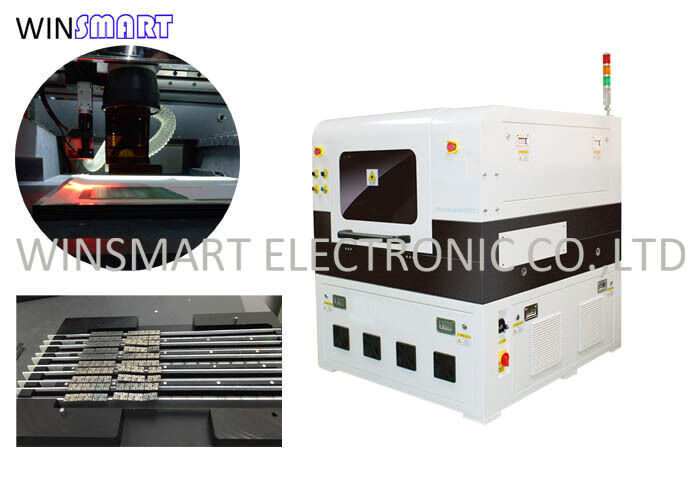

Máquina de corte por láser en línea de estado sólido de 355nm para área de trabajo personalizada

Máquina de corte por láser de PCB en línea Introducción:

Una máquina de corte por láser de PCB en línea es un sistema totalmente automatizado y de alta precisión diseñado para cortar o desmontar placas de circuito impreso (PCB) utilizando tecnología láser.Las máquinas en línea están integradas directamente en una línea de producción SMT (Surface Mount Technology), que permite la carga, corte y descarga automáticas de tablas sin intervención manual.
Esta máquina es ideal para la fabricación de PCB de alto volumen y alta mezcla donde la precisión, la limpieza y la velocidad son críticas.

Máquina de corte por láser de PCB en líneaEspecificación:

Tipo de láser	Laser UV de estado sólido con diodo Q-switched y bombeado
Largura de onda del láser	355nm
Marca del láser	Optowave
Precisión de posicionamiento de la mesa de trabajo del motor lineal	± 2 μm
Precisión de repetición de la mesa de trabajo del motor lineal	± 1 μm
Velocidad de escaneo	Se aplicarán las siguientes medidas:
Área de trabajo	40 mm × 40 mm
Mesa de trabajo	Una.
Área de trabajo	Las demás:
Tipo de PCB	Corte en V y tab
Material de los PCB	FR4, FPC
espesor del PCB	0.2-3 mm
Cámara de CCD	Alemania Marca
Plataforma de mesa	El mármol
Modo de enfriamiento	Refrigerador de agua
Sistema de escape	- ¿ Qué?
Servicio	Instalación y formación in situ
Garantización	12 meses
Condición de la máquina	Nuevo
Posicionamiento	Instalaciones

Funciones de la máquina de corte por láser de PCB en línea:

Laser Depaneling / Cutting: separa con precisión múltiples PCB de un panel grande utilizando energía láser.

Manipulación automática de placas: carga y descarga de PCB mediante transportador sin necesidad de entrada manual.

Alineación basada en la visión: sistema de cámara incorporado escanea los fiduciales para posicionar y cortar con precisión.

Escaneo de códigos de barras / trazabilidad (opcional):Lea los códigos de producto para el seguimiento y la selección automática de recetas.

Interpretación de archivos Gerber/DXF: admite la programación a partir de archivos de diseño de PCB estándar para la generación de trayectorias de corte dinámicas.

Monitoreo en tiempo real: rastrea los parámetros de corte y el estado del sistema para el control de calidad.

Máquina de corte por láser de PCB en líneaElVentajas:

Flujo de trabajo totalmente automatizado: Reduce la mano de obra, aumenta el rendimiento, y soporta el uso 24/7 sin supervisión.

No hay polvo ni escombros: El proceso de corte limpio elimina la necesidad de posprocesamiento.

No hay tensión mecánica: Protege de daños los componentes frágiles y las juntas de soldadura.

Alta precisión: Excelente para contornos de PCB complejos y de tolerancia estrecha.

Alta velocidad: Capaz de cortar varias tablas por minuto con una calidad constante.

Flexible y escalable: Se adapta fácilmente a diferentes diseños de tableros y volúmenes de producción.

Bajo mantenimiento: No hay consumibles como cuchillas o routers; menor costo a largo plazo.

Reducción del porcentaje de chatarra: Minimiza los defectos debido a su naturaleza precisa y sin contacto.

Integración lista: Compatible con los sistemas MES/ERP para la implementación de fábricas inteligentes.

Máquina de corte por láser de PCB en líneaLas aplicaciones:

PCB para teléfonos inteligentes, relojes inteligentes y tabletas

ECU y placas de sensores para automóviles

Electrónica de dispositivos médicos

Modulos de iluminación LED

PCB rígidos, flexibles y rígidos-flexibles

Electrónica aeroespacial y de defensa de alta fiabilidad

Las etiquetas:

máquina del laser Depaneling del PWB 2500mm/S

Laser Depanelizer del PWB de la cámara CCD

Microvia que perfora el laser Depanelizer del PWB
