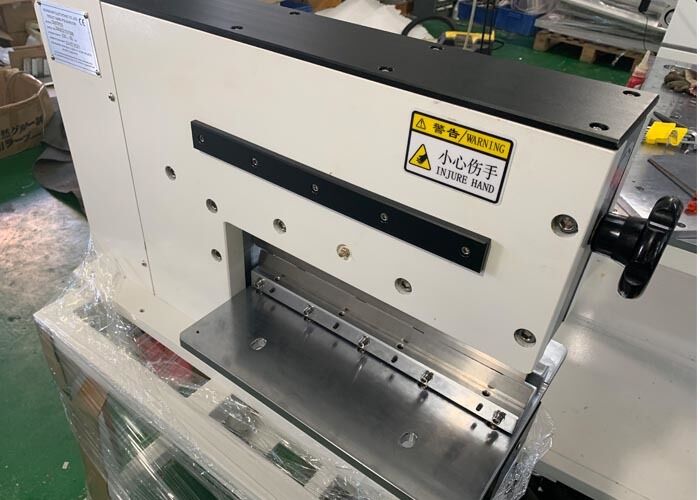

Máquina de despanelización de PCB V-Cut que garantiza un estrés mecánico mínimo en las PCB durante el proceso de despanelización para un mejor rendimiento

Nombre De La Marca:	Winsmart
Número De Modelo:	SMTPD2
Moq:	1 unidad
Price:	negotiable
Detalles Del Embalaje:	Caja de madera contrachapada
Términos De Pago:	T/T

Información Detallada

Descripción del Producto

Información Detallada

Lugar de origen:

Porcelana

Certificación:

Modo conducido:

NEUMÁTICO

Presión de aire:

0,4-0,6 MPa

Grosor de corte:

0.6-3.5 mm

Longitud de corte:

580 mm

Capacidad para repetir:

μm ±2

material de placa de circuito impreso:

Aluminio, CEM, FR4

nombre:

Despanelizador de PCB con núcleo metálico y corte en V

Velocidad de corte:

0-300 mm/s

Características de seguridad:

Botón de parada de emergencia, cubierta de seguridad

Vídeo de la inspección:

Proporcionó

Conexión del PWB:

V-corte

Dimensión:

780x300x450m m

Fuerza de corte:

Ajustable

Material de la hoja:

Acero de alta velocidad

Modo de operación:

corte automático

Fuente de alimentación:

220V/50Hz o 110V/60Hz

Componente máximo:

60 mm de altura

Tasa de potencia:

Impulsado:

Motor

Capacidad de la fuente:

500 unidades/año

Resaltar:

Máquina de despanelización de PCB V-Cut

estrés mínimo

Máquina de despanelización de PCB

Descripción del Producto

Máquina separadora de PCB V-Cut que garantiza un estrés mecánico mínimo en las PCB durante el proceso de separación para un mejor rendimiento

Descripción de la separadora de PCB V-Cut:

Esta separadora de PCB V-Cut es una máquina de separación de precisión profesional especialmente diseñada para cortar y dividir paneles de PCB con ranuras en V precortadas. Adopta una estructura de corte por rodillo mecánica precisa para lograr una separación de placas limpia, suave y de bajo estrés sin tirar de las pistas, agrietar los sustratos o dañar las juntas de soldadura y los componentes SMD.

Con altura de cuchilla, posición de plataforma y velocidad de corte ajustables, la máquina es compatible con varios grosores de PCB, profundidades de ranura en V y diferentes materiales de placa como FR4 y sustratos de aluminio. Con una calibración de cuchilla estable y una desviación de corte mínima, garantiza una calidad de separación constante y una alta repetibilidad para la producción en masa.

Compacta en estructura, fácil de operar y de bajo mantenimiento, esta separadora V-cut mejora en gran medida la eficiencia de producción al tiempo que reduce la rotura de placas y la tasa de productos defectuosos, lo que la convierte en una solución ideal para el ensamblaje SMT, la fabricación de productos electrónicos y el procesamiento de PCB por lotes.

Características de la separadora de PCB V-Cut:

1). Diseño híbrido eléctrico, accionado neumáticamente, corte con doble cuchilla recta, adecuado para dividir láminas SMD de precisión, placas de circuito de aluminio.
2). Trabajo de perforación, adecuado para PCB de todos los grosores, la carrera de corte de la placa es inferior a 2 mm, sin preocupaciones de seguridad operativa.
3). Reducir el estrés interno generado al cortar la placa a menos de 180 µST para evitar el agrietamiento del estaño y prevenir daños a piezas de precisión.
4). Cortar el borde de la ranura en V y el ancho de la pieza es de 0,3 mm, la altura es de 50 mm.
5). Las cuchillas se pueden volver a afilar
6). El estrés de corte es inferior a 300 uE.

Separadora de PCB V-Cut Especificaciones:

Modelo	SMTPD2
Accionamiento	Neumático
Longitud de la cuchilla	600 mm
Dispositivo de corte	Disponible
Garantía	1 año
Alimentación de PCB	Manual
Material de PCB	Aluminio, CEM, FR4
Repetibilidad	±2 µm
Sistema de control	Manual
Nombre	Separador de PCB Neumático

Aplicaciones de la separadora de PCB V-Cut:

Se utiliza ampliamente en la industria moderna de PCB con V-score, mejora el efecto de corte para evitar daños a los componentes.

Proporcione los siguientes parámetros de sus paneles para confirmar si la máquina estándar es adecuada para sus aplicaciones:

1. Altura máxima del componente

2. Distancia mínima entre el componente y la ranura en V

3. Longitud máxima del panel

Separadora de PCB V-Cut Ventajas:

Sin estrés térmico: A diferencia de los métodos láser o de fresado, el corte mecánico evita la acumulación de calor.

Alta precisión de corte: Separación limpia y sin rebabas de placas de aluminio densas.

Operación sin polvo: Sin escombros ni polvo como con el fresado mecánico.

Soporta PCB gruesas: Diseñado para materiales de placa robustos y de alta corriente.

Compatibilidad con placas largas: Ideal para tiras de LED y aplicaciones de iluminación lineal.

Resultados repetibles: Calidad constante en producción de alto volumen.

Embalaje y envío:

Embalaje del producto:

La máquina separadora de PCB se empaquetará en una caja de cartón resistente para evitar daños durante el transporte.
Todos los accesorios y piezas necesarios se colocarán de forma segura dentro de la caja.
La caja estará etiquetada con el nombre del producto y las especificaciones para una fácil identificación.

Envío:

El producto se enviará a través de un servicio de mensajería de buena reputación para garantizar una entrega segura y puntual.
Los clientes recibirán un número de seguimiento para supervisar el estado de su envío.
El costo de envío se calculará en función de la ubicación del cliente y las preferencias de envío.
Los clientes internacionales pueden tener que pagar aranceles aduaneros adicionales al recibir su pedido.
